類型（M220）

額定電流: 20A（適用于交流電路，符合IEC 60947標準）。

設計特點:

模塊化設計（SMD），支持快速組裝和靈活配置。

額定絕緣電壓：690V AC。

短路耐受能力：25kA（有效值）。

防護等級：IP20（防手指觸碰）。

2. 切換程序（61004）

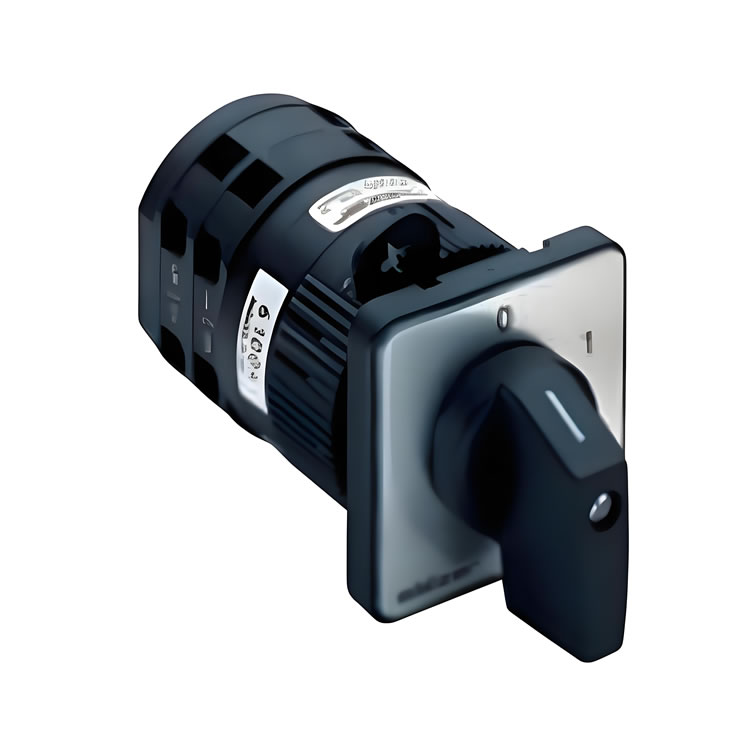

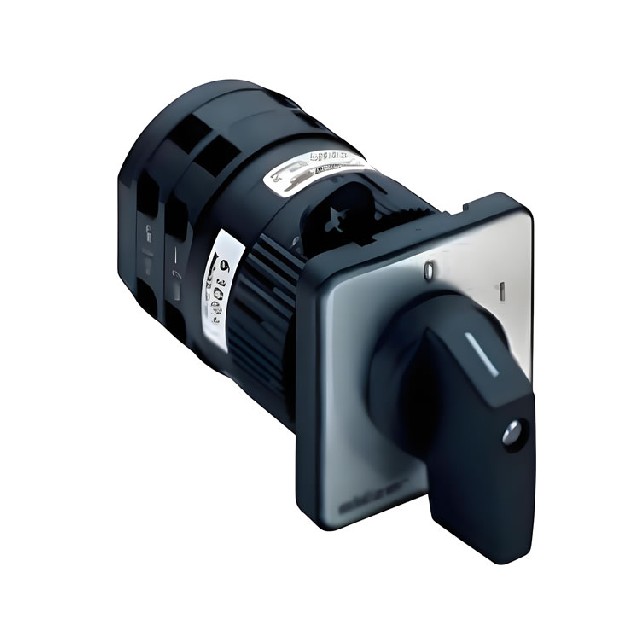

功能類型: 4極轉換開關（Changeover Switch）

切換角度: 60°

觸點配置: 4極（無中間斷開位置）

典型應用:

電機正反轉控制。

多電源切換（如備用電源切換）。

分支電路的選擇性通斷。

3. 安裝形式（219M1）

安裝方式: 前端安裝（Front Mounting）

孔徑: 兩孔安裝（20mm間距）

手柄: M型手柄（銀色/黑色）

附加功能:

支持鑰匙鎖（需配合鑰匙編碼選擇）。

終端可橫向接線，便于維護。

三、技術參數概覽

參數 值/描述

額定電壓 440V AC（最高690V AC）

操作頻率 ≤50次/小時

機械壽命 ≥10^6次循環

環境溫度 -25°C 至 +50°C（開放安裝）

防護等級 IP20

終端容量 最大2.5mm2（多股線）

四、應用場景

工業自動化: 用于PLC控制系統的電路切換。

能源管理: 發電機組與市電切換。

建筑電氣: 照明回路、空調系統的多狀態控制。
