一、產品定位與系列特性

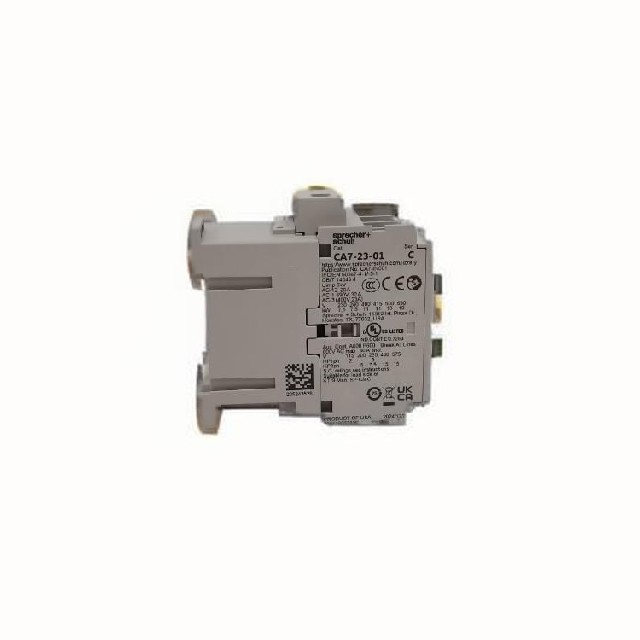

CA7-23-01-120隸屬于Sprecher+Schuh CA7系列接觸器，專為中功率工業電機控制設計。該系列以45mm超窄寬度（同功率最小尺寸）和高可靠性（機械壽命≥1000萬次）著稱，適用于空間受限的控制柜。

型號解析：

CA7：系列標識

23：額定電流23A（AC-3類別）

01：觸點配置（1常開主觸點 + 0輔助觸點，需擴展）

120：線圈電壓120V AC（兼容115–127V北美工業電網）

二、核心技術參數

1. 電氣性能

參數 規格

額定電流 23A（AC-3阻性負載） / 32A（AC-1）

線圈功耗 ≤5W（低能耗設計，減輕控制電源負擔）

電氣壽命 ≥100萬次（阻性負載） / 50萬次（感性負載）

適用電壓 主電路：480V AC / 線圈：120V AC

觸點配置 3常開主觸點（輔助觸點需擴展模塊）

2. 安全與結構設計

強制導向觸點（FDM）：

主觸點與輔助觸點機械聯動，確保主觸點熔焊時輔助觸點強制斷開（安全間隙≥0.3mm），符合SIL 2/PL d功能安全標準。

雙籠夾接線端子：

三極均配備雙電源端子，簡化反向啟動、星三角降壓等復雜電路布線。

可逆線圈：

支持線圈頂部或底部安裝，適應多啟動器面板的密集布局。

3. 環境適應性

溫度范圍：-25°C至+70°C（工業寬溫運行）。

防護等級：IP20（控制柜內標準防護）。
