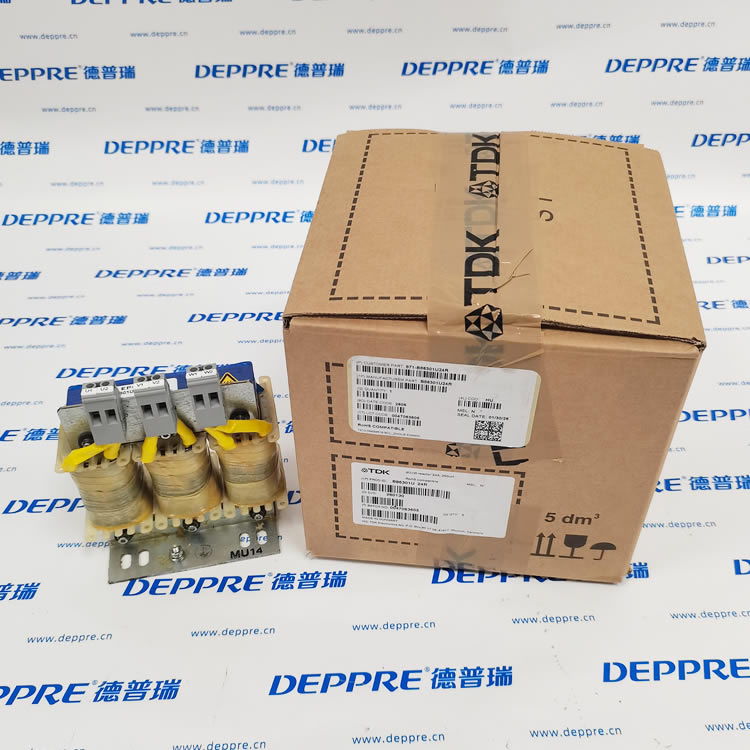

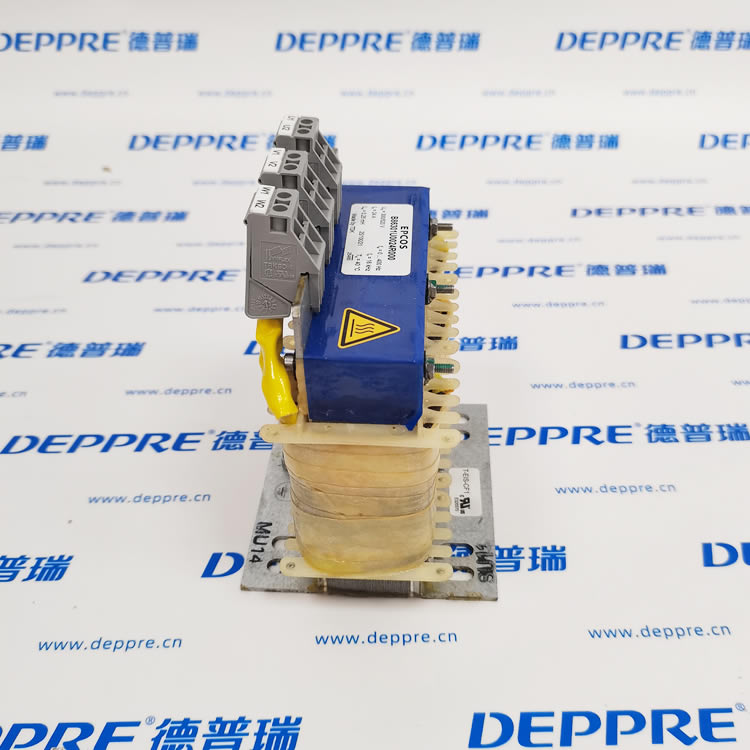

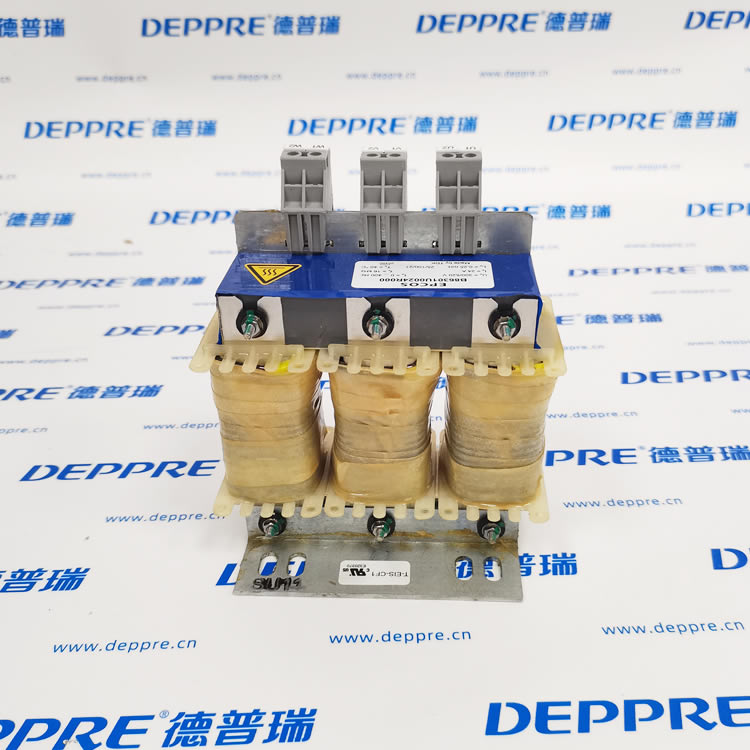

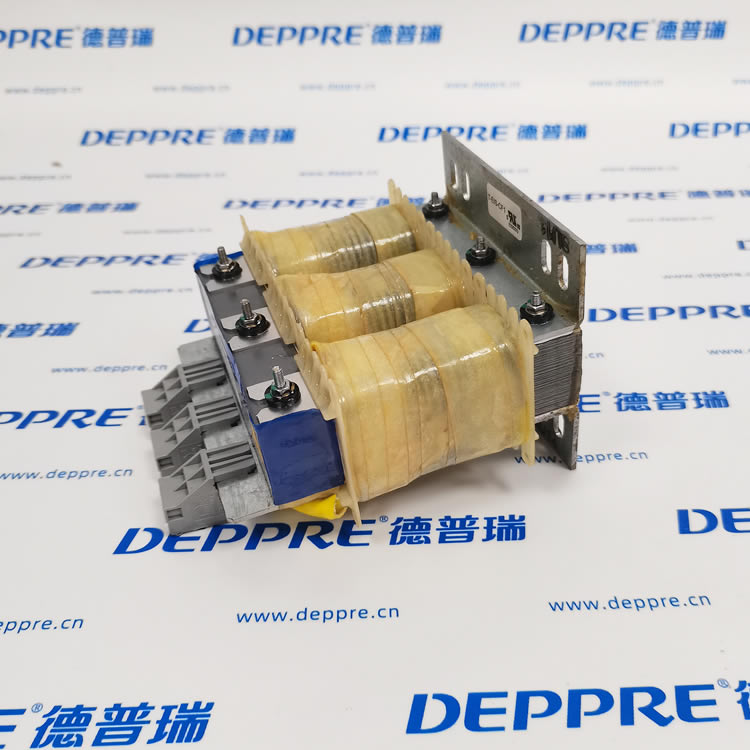

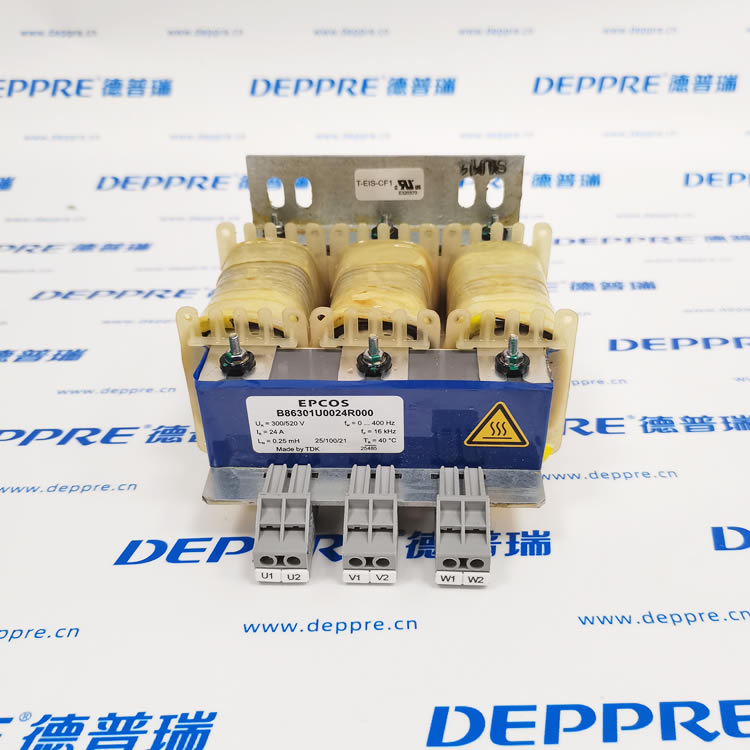

TDK B86301U0024R000（三相 dv/dt 輸出電抗器）

一句話定位：24A/520V、250μH、三相 dv/dt 輸出電抗器，用于變頻器–電機間，抑制電壓尖峰與 dv/dt，保護電機絕緣、延長電纜長度。

一、基本信息

• 品牌：TDK（EPCOS）

• 型號：B86301U0024R000

• 系列：B86301U（三相 dv/dt 輸出電抗器）

• 類型：電機扼流圈 /dv/dt 濾波器

• 安裝：面板安裝（底盤安裝）

• 防護：IP20（防手指觸及）

• 絕緣等級：UL Class F（155℃）

• 標準：IEC 60076?6、RoHS 合規(guī)

二、核心電氣參數

• 額定電壓：520 VAC（三相）

• 額定電流：24 A（連續(xù)）

• 電感值：250 μH（±10%）

• 阻抗 / 壓降：uk≈1%

• 直流電阻：≈12 mΩ/ 相

• 頻率范圍：0～400 Hz

• 開關頻率：最高 16 kHz

• 適用電纜長度：≤50 m（典型），最長 100 m

三、機械與環(huán)境

• 尺寸（長 × 寬 × 高）：約 130×90×150 mm

• 重量：約 6.5 kg

• 端子：安全型接線端子（Finger?safe）

• 冷卻：自然冷卻

• 工作溫度：?25℃ ～ +100℃

• 存儲溫度：?40℃ ～ +125℃

四、核心功能

1. 抑制 dv/dt：把變頻器輸出5～10 kV/μs的電壓陡度降至 **<500 V/μs**，減少電機繞組絕緣老化與局部放電。

2. 抑制反射波過電壓：長電纜（>50 m）時防止電機端電壓疊加至1.8 倍額定值，避免絕緣擊穿。

3. 降低高頻諧波與 EMI：減少電纜高頻損耗與輻射干擾，改善 EMC 表現。

4. 平衡三相電流：減少電機振動、噪聲與過熱。

五、典型應用

• 變頻器驅動系統(tǒng)：電梯、水泵、風機、輸送機、HVAC

• 長電纜場景：變頻器–電機距離 50～100 m

• 高壓 / 高頻工況：520 VAC、高頻開關（≤16 kHz）

• 電機絕緣保護：舊電機、變頻改造、可靠性要求高的設備
