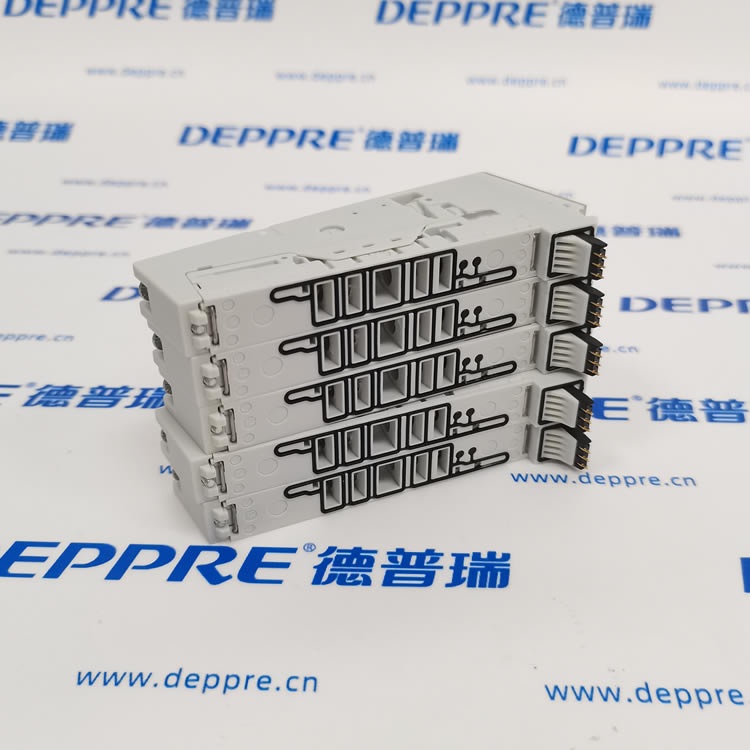

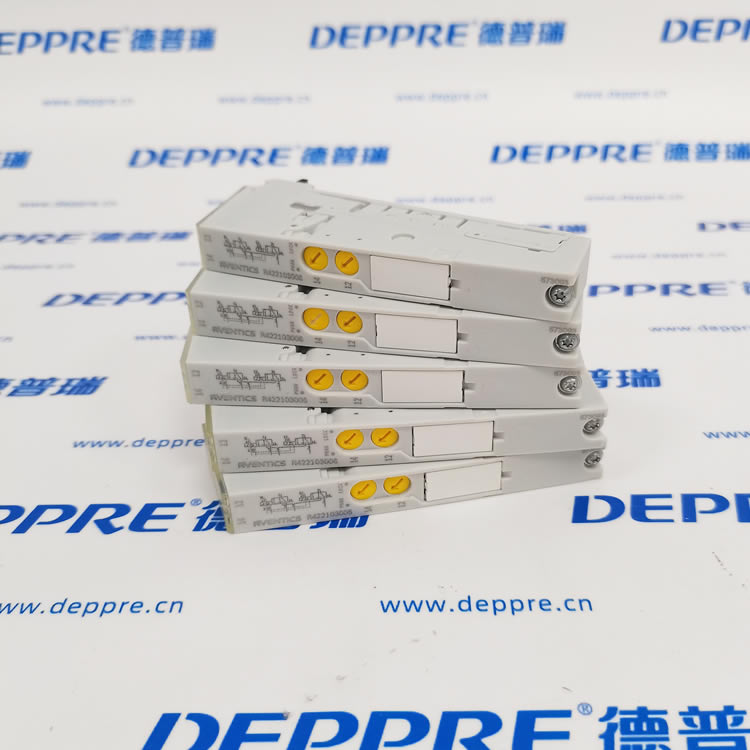

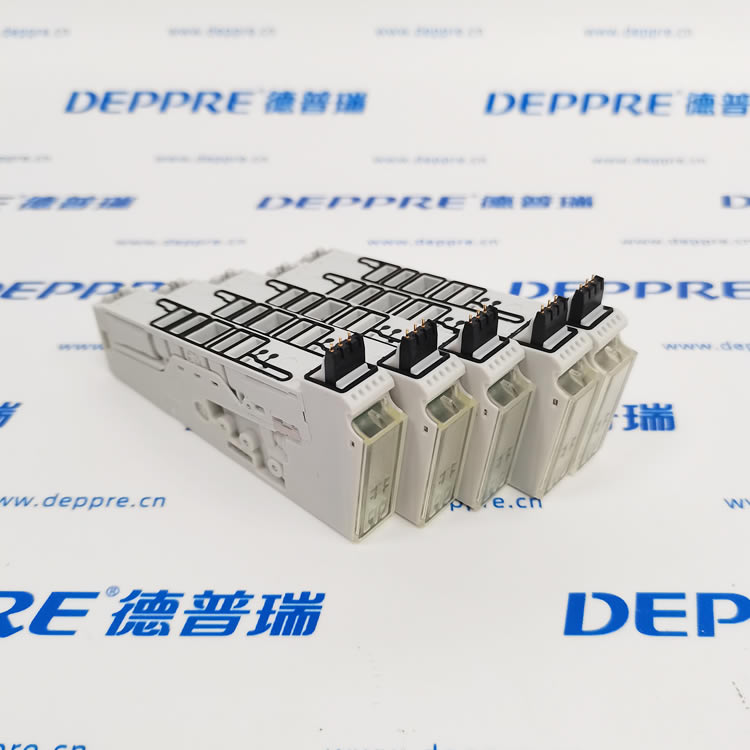

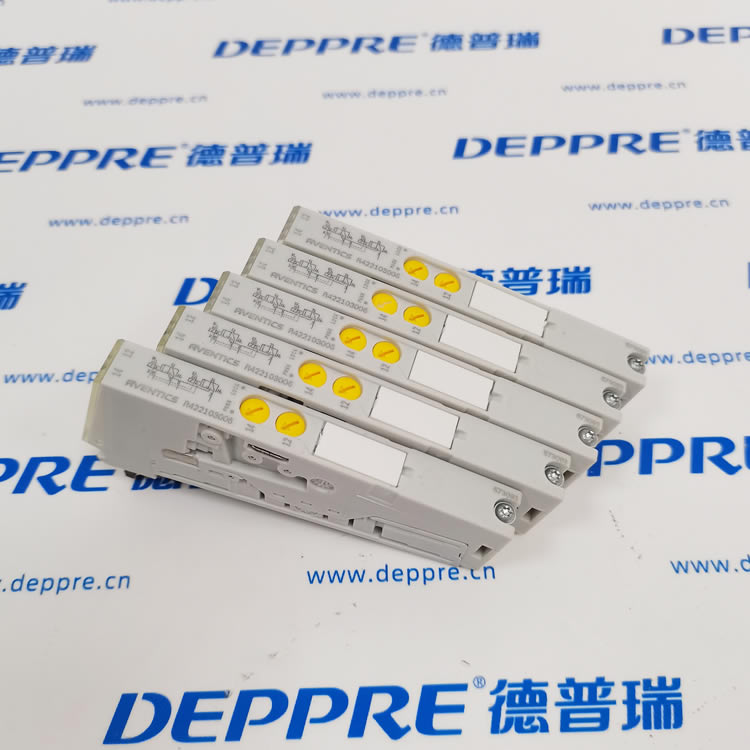

AVENTICS R422103006（AV05 系列 2×3/2 雙線圈電磁閥）

一句話定位：24VDC、2×3/2（雙二位三通）、雙線圈、外部先導、底板連接的緊湊型氣動閥，適用于雙作用氣缸或獨立雙氣路控制。

一、基本信息

• 品牌：AVENTICS（安沃馳，Emerson 旗下）

• 型號：R422103006

• 系列：AV05

• 全稱：AV05?3/2CC?VT00?024VDC?LOC

• 功能：2×3/2 二位三通、雙線圈、常閉 / 常閉（NC/NC）

• 安裝：底板安裝（閥島集成）

• 材質：玻纖增強聚酰胺（尼龍）

• 重量：約 0.064 kg

二、電氣參數

• 工作電壓：24 V DC

• 電壓范圍：?10% ～ +10%

• 功率：0.55 W（低功耗）

• 暫載率：100%（連續）

• 指示燈：黃色 LED（通電 / 動作）

• 防護等級：IP65（接線端）

• 電氣連接：插座式（標準工業接頭）

三、氣動參數

• 換向原理：2×3/2 二位三通，雙線圈（雙側操作）

• 結構：滑閥、正重疊、軟密封

• 額定流量 Qn：650 l/min（標準狀態）

• 工作壓力：?0.9 ～ 10 bar（真空～高壓）

• 控制壓力（先導）：3 ～ 8 bar（外部先導）

• 手動操作：鎖定式手動按鈕（LOC）

• 介質：壓縮空氣（過濾 40μm、含油量 0–5 mg/m3）

四、環境與機械

• 溫度：?10℃ ～ +60℃（介質 / 環境）

• 安裝：底板安裝（閥島組合）

• 尺寸：超緊湊（約 30×30×60 mm）

五、型號含義（R422103006）

• R422：AV05 系列雙線圈閥

• 103：基礎平臺

• 006：24VDC、2×3/2、帶鎖定手動（LOC）

六、典型應用

• 工業自動化：雙作用氣缸、夾爪、擺動缸、獨立雙氣路

• 氣動系統：高頻切換、中等流量、閥島集成

• 工況：24V 直流、需要手動鎖定、IP65 防護
