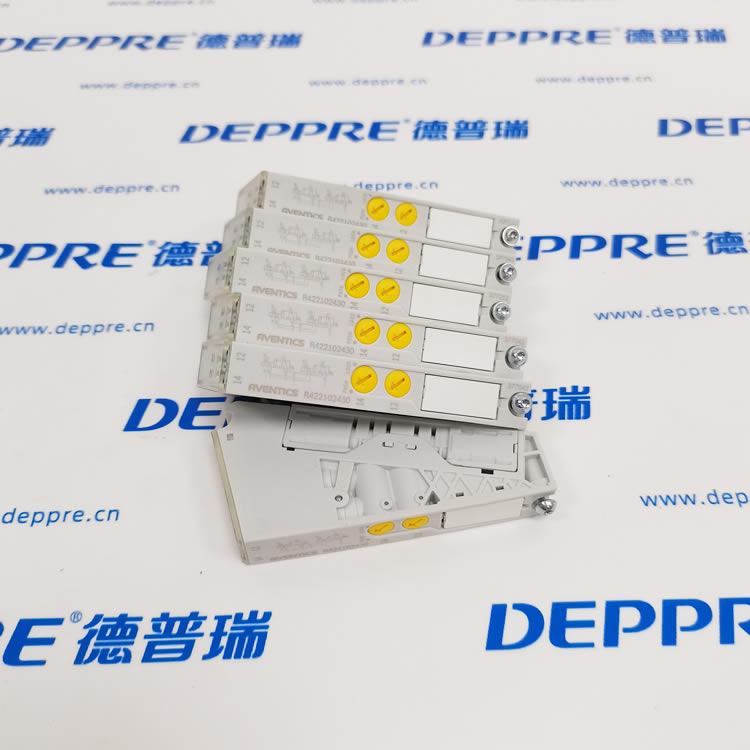

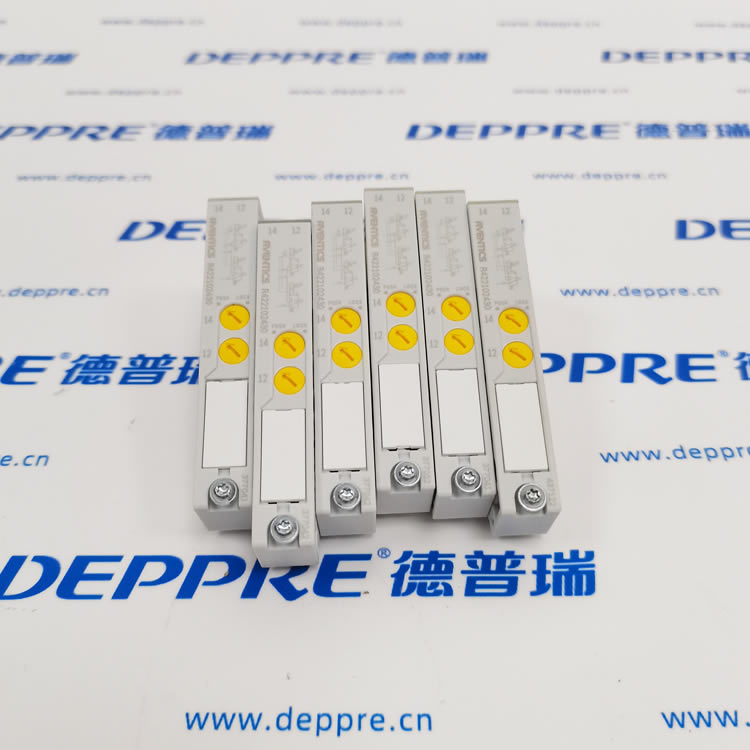

AVENTICS R422102430（AV03 系列 2×3/2 雙線圈電磁閥）

官方型號全稱：AV03?3/2CC?VT00?024VDC?LOC一句話定位：24VDC、2×3/2（雙二位三通）、雙線圈、外部先導、底板安裝、小型低流量型，用于雙獨立單作用氣缸或雙氣路控制。

一、基本信息

• 品牌：AVENTICS（安沃馳，Emerson 旗下）

• 型號：R422102430

• 系列：AV03（比 AV05 更小、流量更低）

• 功能：2×3/2 二位三通、雙線圈、常閉 / 常閉（NC/NC）

• 安裝方式：底板連接（閥島集成）

• 閥體材質：玻纖增強聚酰胺（尼龍）

• 密封材質：NBR/HNBR

• 重量：約 0.03 kg（超輕）

二、電氣參數

• 工作電壓：24 V DC

• 電壓范圍：?10% ～ +10%

• 線圈功率：0.55 W（低功耗）

• 暫載率：100%（連續工作）

• 狀態指示：黃色 LED（通電 / 動作）

• 防護等級：IP65（接線端）

• 電氣接口：標準工業插座

三、氣動參數

• 換向功能：2×3/2 二位三通，雙線圈（雙側操作）

• 閥芯結構：滑閥、正重疊、軟密封

• 額定流量 Qn：300 l/min（標準狀態）

• 工作壓力：?0.9 ～ 10 bar（真空～高壓）

• 先導控制：外部先導，3 ～ 8 bar

• 手動操作：鎖定式手動按鈕（LOC）

• 適用介質：壓縮空氣（過濾 40μm、含油量 0–5 mg/m3）

四、環境與機械

• 工作溫度：?10℃ ～ +60℃（介質 / 環境）

• 安裝：底板安裝（閥島組合）

• 尺寸：比 AV05 更小（超薄緊湊）

五、型號解析（R422102430）

• R422：AV03/AV05 系列雙線圈閥

• 102：AV03 平臺、外部先導、底板連接

• 430：24VDC、2×3/2、帶鎖定手動（LOC）
