KROMSCHRODER DG 6U-3 燃氣 / 空氣低壓壓力開關完整解析
一、基礎信息

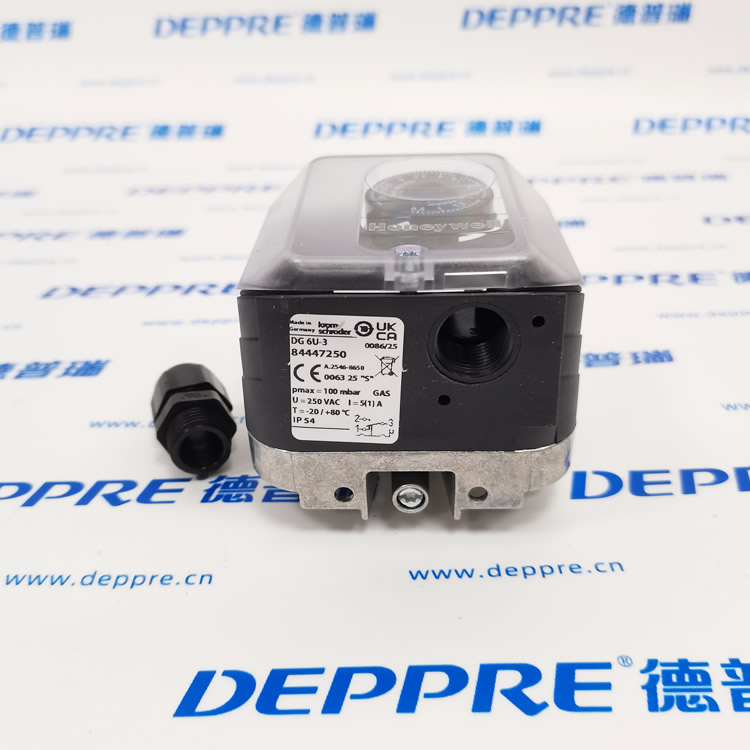

品牌：德國霍科德 Kromschr?der（Elster 旗下燃控元件）型號：DG 6U-3 物料編碼：84447250產品定位：超低壓膜片式壓力開關，用于燃燒機、鍋爐、熱風爐監測燃氣 / 空氣極低壓力，低壓不足安全聯鎖保護，符合歐盟燃氣安全標準 EN1854。
型號分段釋義
DG：燃氣 / 空氣通用壓力開關系列
6：量程上限 6 mbar
U：通用型，支持正壓、負壓、空氣差壓監測
3：內置螺釘接線端子（M16 電纜格蘭出線）
二、核心技術參數
壓力調節范圍：0.4 ~ 6 mbar（極小量程，風機風壓、燃氣低壓專用）
最大允許承壓：600 mbar（0.6bar），瞬時沖擊不損壞膜片
開關回差（死區）：0.2~0.3 mbar，動作與復位壓差極小
適配介質：天然氣、液化氣、城市煤氣、生物質沼氣、空氣、煙氣；差壓模式不可用于燃氣
電氣規格
額定電壓：24~250 VAC
觸點容量：5 (1) A ；cosφ=1 純阻 5A，cosφ=0.6 感性負載 1A
無源單組轉換觸點（NO/NC 公共端）
溫度區間
介質 / 環境工作：-15℃ ~ +80℃
儲存：-40℃ ~ +80℃
防護等級：IP54，防塵、防飛濺水，車間常規工況適用
膜片材質：NBR 丁腈橡膠，耐燃氣、空氣腐蝕
重量：約 320g，安裝無方向限制（垂直 / 水平均可）
三、內部結構與工作原理
1. 內部組成

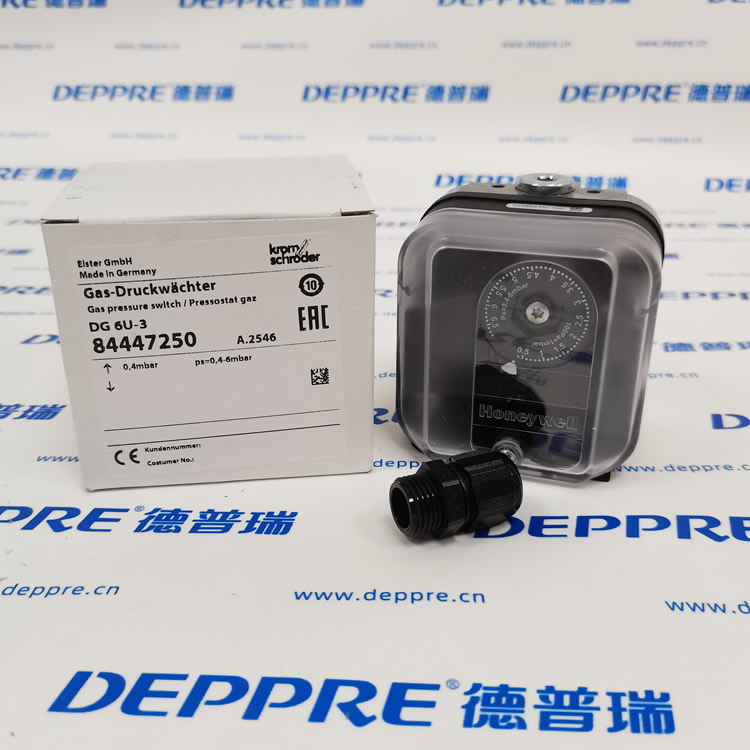

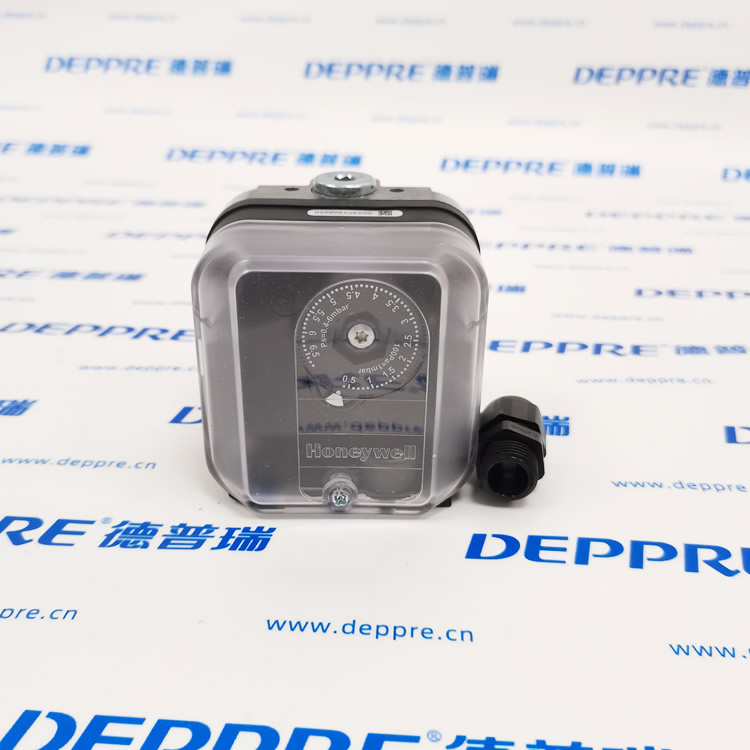

透明外殼 + 刻度調節手輪（帶標尺，現場直觀設定動作壓力）
NBR 彈性感應膜片、可調預緊彈簧、杠桿放大機構
單刀雙擲微動轉換開關、螺釘接線端子、M16 防水電纜接頭

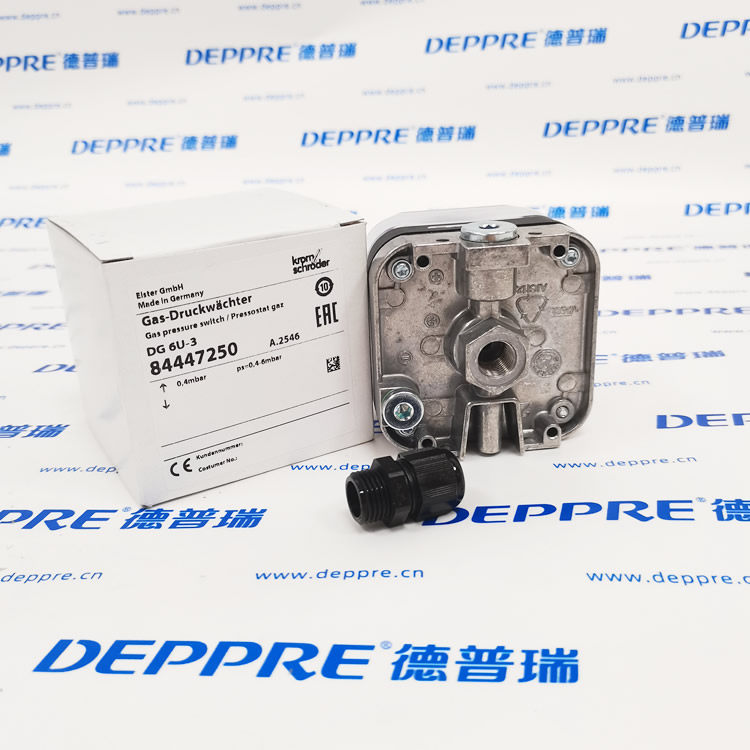

單路壓力測壓接口（底部螺紋接管）
2. 完整工作邏輯（壓力上升觸發）
管道壓力通入腔體，介質壓力作用在膜片上產生向上推力；
旋轉頂部手輪改變內部彈簧預緊力，設定動作壓力閾值；
壓力上升至設定值：膜片形變推動杠桿，撥動微動開關，觸點切換（NC 斷開、NO 閉合）；
壓力回落至復位值（低 0.2~0.3mbar）：彈簧回彈，膜片復位，觸點恢復原始狀態；
信號輸出至燃燒控制器：風壓不足 / 燃氣低壓時切斷燃氣電磁閥，實現熄火、防爆安全聯鎖。
四、產品核心優勢
超低壓測量能力：最低 0.4mbar 起調，適配小型風機風壓、微低壓燃氣管路，普通壓力開關無法覆蓋；
多功能監測：支持燃氣正壓、爐膛負壓、風機空氣差壓三種監測模式；
機械式無源觸點，無需供電即可輸出開關信號，適配所有燃燒控制器；
刻度可視調節，現場無需儀表即可快速設定保護壓力；
IP54 防護，鍋爐、熱處理爐、涂裝烘干線油霧、潮濕環境穩定工作；
歐盟燃氣安全認證，工業燃燒設備強制安全元件。
五、典型適用場景
燃燒機風機風壓監測（最常用）燃氣燃燒前檢測風機是否正常送風，無風壓聯鎖禁止點火，防止燃氣積聚爆炸；
燃氣主管低壓保護天然氣供氣壓力過低（低于 0.4~6mbar 區間設定值），切斷燃氣閥報警停機；
熱處理爐、烘箱爐膛負壓監控監測爐膛負壓防止高溫煙氣外溢；
小型熱風爐、采暖鍋爐、工業窯爐空燃壓力安全聯鎖；
通風系統風機壓差檢測、空氣管路低壓報警。
六、同系列量程區分（選型對照）
DG6U-3：0.4~6 mbar → 風機微風壓、極低燃氣壓力
DG10U-3：1~10 mbar → 小型燃氣管道
DG50U-3：2.5~50 mbar → 常規燃氣燃燒系統
DG150U-3：20~150 mbar → 中壓燃氣管路
七、安裝與調試要點
測壓軟管連接底部壓力接口，軟管無彎折、無漏氣；
旋轉頂部調節旋鈕，刻度對準目標 mbar 數值即可鎖定；
接線：公共端 COM、常閉 NC（低壓故障聯鎖）、常開 NO（壓力正常反饋）；
燃氣介質僅用單測壓正壓模式，差壓接法僅限空氣使用；
避免高溫熱源直烤開關外殼，環境溫度不超過 80℃。
