AMCI 8213 完整解析
一、品牌與產品定位

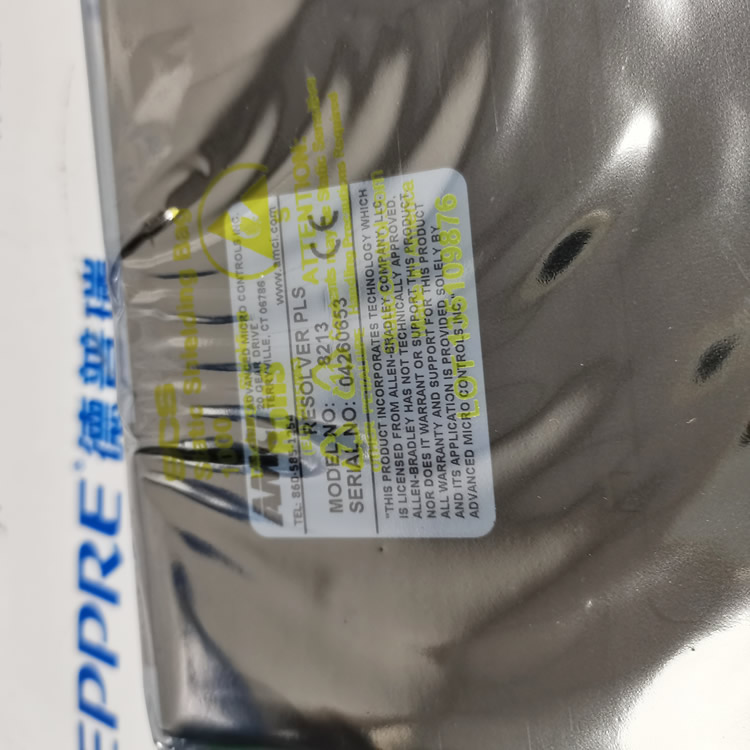

AMCI（Advanced Micro Controls Inc，美國先進微控）8213 是適配 Allen?Bradley ControlLogix 羅克韋爾 Logix 機架 的單槽位 PLS 可編程限位開關模塊，支持旋轉變壓器 / 編碼器位置采集，內置 16 路高速位置比較輸出，替代傳統凸輪限位開關，用于高精度軸定位、多點到位觸發控制。
二、核心功能概述
位置采集兼容旋變 Resolver、增量編碼器；每轉分辨率可編程 2~4096 計數，默認 1024 counts / 轉，實時讀取主軸 / 伺服軸絕對位置AMCI。
16 路可編程高速限位輸出每一路可獨立設定開啟位置、關閉位置，軸走到設定坐標自動輸出開關信號；刷新周期僅 100μs，高速設備無滯后。
兩種運行模式
獨立模式：16 通道各自獨立閾值，適合多點到位檢測；
分組模式：通道分組邏輯聯動，支持速度補償 Auto Advance，高速運行自動修正觸發位置，消除速度帶來的位置誤差。
虛擬輸出擴展額外 16 路虛擬輸出（17~32），僅寄存器邏輯、不驅動外部硬件，用于 PLC 內部聯鎖判斷。
三、電氣關鍵參數
PLC 背板供電5V 背板總線：110mA；外部 24VDC 輔助供電：85mA
外部 I/O 規格
輸出：集電極開路灌電流輸出，12~24VDC，單路最大 30mA；
輸入：8~24VDC 光電隔離輸入，15mA@24V；
環境工作溫度：-20℃ ~ +65℃；濕度 5~95% 無凝露；海拔≤2000m；存儲 - 40~+85℃AMCI；
響應速度位置輸出狀態刷新最低 100μs，高速主軸、沖壓設備無丟觸發點。
四、工作原理
1. 位置采集流程
電機軸帶動編碼器 / 旋變 → 8213 實時采集脈沖 / 旋變正弦余弦信號，換算成絕對位置計數值存入模塊本地寄存器，同步上傳 ControlLogix 控制器。
2. 可編程限位輸出核心邏輯
程序為每一路輸出寫入兩組參數：ON 設定位置、OFF 設定位置；
模塊硬件持續對比實時軸位置與閾值；
軸位置 ≥ ON 值 → 對應輸出點導通；軸位置 ≥ OFF 值 → 輸出斷開；
高速模式開啟速度補償 Auto Advance：模塊讀取軸實時轉速，提前微調觸發坐標，消除機械響應滯后，保證不同速度下觸發位置一致。
3. 與 Logix PLC 交互
模塊插入 ControlLogix 機架，通過背板高速交換數據：
PLC 下發各路限位設定值；
模塊實時上傳當前軸位置、16 路輸出狀態、編碼器故障報警；
支持強制通斷輸出，用于設備調試。
五、產品核心優勢
硬件級高速比較，不占用 PLC 掃描周期限位判斷由模塊本地硬件完成，不受 PLC 掃描時間限制，高速沖壓、飛剪設備定位精準。
16 路獨立點位，替代多組機械凸輪無需更換機械凸輪盤，程序修改坐標即可變更觸發位置，柔性產線快速換型。
兼容旋變 + 編碼器雙類型位置反饋重載、油污惡劣工況可用旋轉變壓器（不怕粉塵油污）；精密設備配增量編碼器。
光電全隔離 I/O外部 24V 負載與 PLC 背板電氣隔離，抵御機床變頻器、伺服強電磁干擾。
速度補償功能解決高速啟停時 “低速到位準、高速觸發偏移” 痛點，包裝、印刷、沖壓行業必備。
六、典型適用場景（匹配你整套液壓 / 自動化設備清單）
數控龍門、加工中心主軸 / 進給軸多點限位刀庫到位、換刀點位、硬軟限位、主軸分度定位觸發輸出。
沖壓、鍛壓、液壓壓力機滑塊上止點、下死點、保壓區間、安全門聯鎖位置信號輸出。
包裝 / 印刷 / 分切飛剪設備定長裁切、色標同步、膠槍啟停、輥道分段調速位置觸發。
Woerner 集中潤滑系統配套主軸分度到位后啟動定量供油，按軸位置分段控制潤滑泵啟停。
風電、冶金輥道傳動輥筒角度定位、糾偏限位、卷取機多層卷徑位置控制。
測試臺、伺服精密定位設備多段工藝工位到位檢測、閥組分段壓力調節觸發（搭配 Kromschr?der 燃氣閥、Hydrotechnik 流量傳感器聯動）。
七、同系列簡易區分
8213：16 路物理限位輸出，兼容旋變 / 編碼器，ControlLogix 單槽模塊；
8212：8 路輸出簡化版，小型單機設備使用；
3102：Micro800/MicroLogix 小型 PLC 專用運動限位模塊，非 Logix 機架式。
八、安裝使用要點
直接插入 ControlLogix 1756 系列機架任意空閑槽位；
編碼器 / 旋變電纜單獨屏蔽走線，遠離伺服動力電纜；
外部輸出負載建議增加中間繼電器隔離，保護模塊輸出晶體管；
高速工況必須啟用 Auto Advance 速度補償功能，保證定位一致性；
模塊可診斷編碼器斷線、短路故障，故障時鎖定全部輸出并上傳報警代碼至 PLC。
