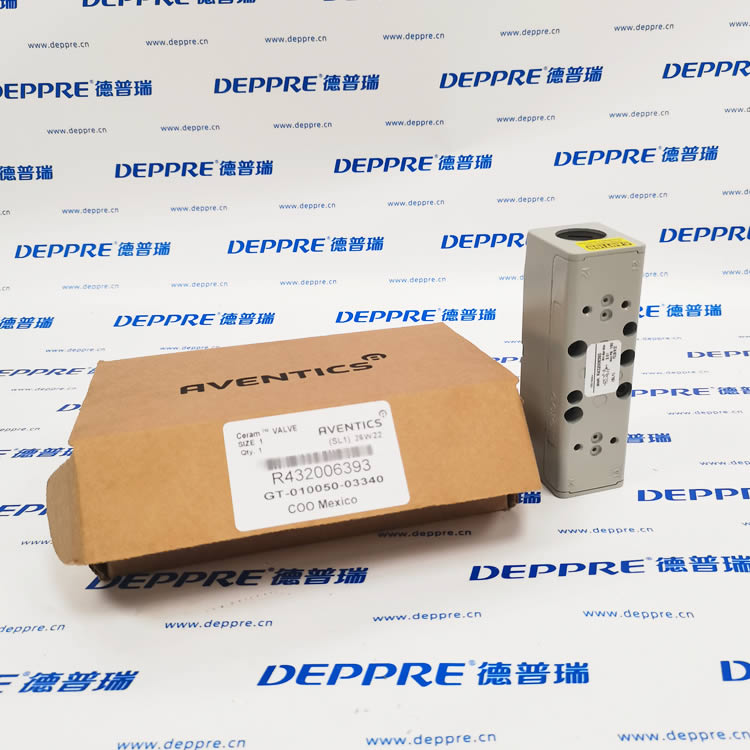

AVENTICS R432006393 安沃馳 CERAM ISO1 二位五通單電控彈簧復位電磁閥

一、完整型號釋義

物料號：R432006393完整規格：CERAM-ISO1-5/2SR-E-AIR-PLT

1. CERAM：陶瓷滑片密封長壽命閥系列，免油潤滑

2. ISO1：ISO5599-1 標準 1 號尺寸，通用標準化匯流底板

3. 5/2：二位五通氣動換向機能

4. SR：單電控 + 彈簧復位，斷電自動復位至初始位

5. E：內置內先導供氣，無需外接先導氣源

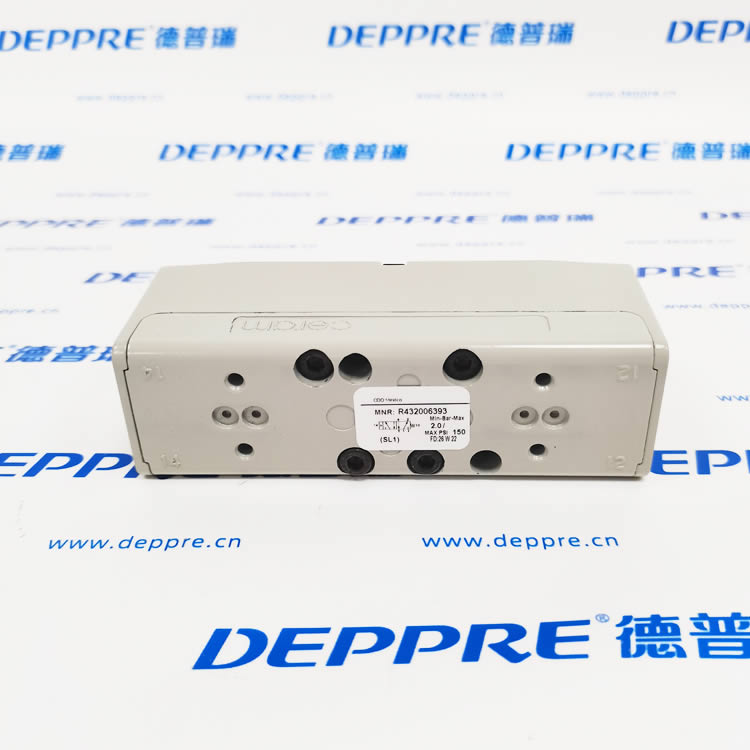

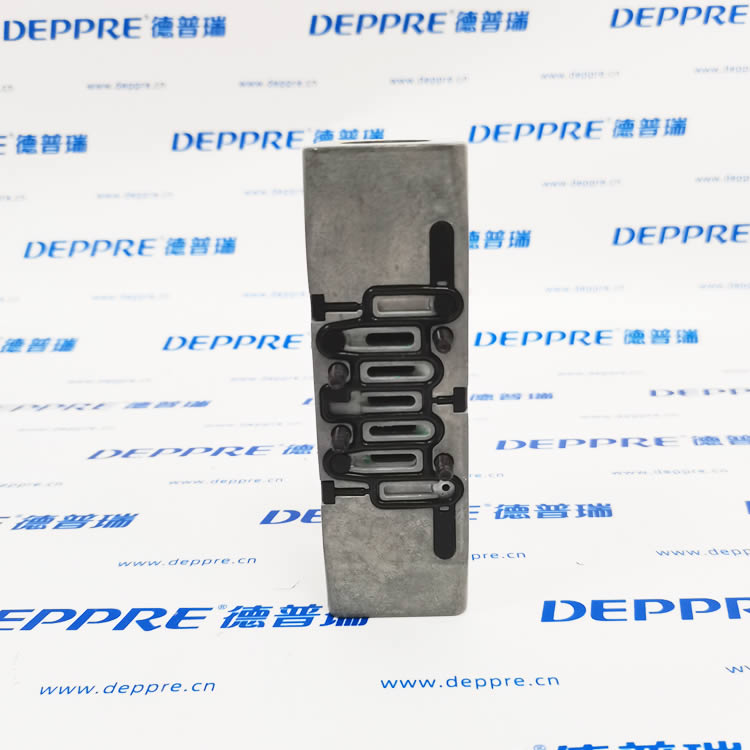

6. AIR-PLT：底板安裝式，適配多聯閥島拼裝

二、核心技術參數

1. 流體與壓力

• 介質：潔凈壓縮空氣（過濾精度≤50μm，可無油）

• 工作壓力：3～10.3bar；最小先導壓力 3bar

• 額定流量 Qn：1100 L/min，Cv=1.1

2. 電氣配置

• 標準線圈：DC24V，功耗 2.7W，電壓波動 ±10%

• 接線：EN175301-803 A 型標準多芯插頭，帶插頭后防護 IP65

• 自帶無鎖手動測試按鈕，斷電可手動調試氣缸動作

3. 機械與環境

• 密封：陶瓷平板滑動密封，耐久≥1.5 億次循環，不易內泄

• 閥體材質：壓鑄鋅，自重 1.45kg，CNOMO 寬度 30mm

• 工作溫度：-15℃ ～ +66℃，耐機床油霧、冷凝水

• 安裝：單獨底板 / 多聯匯流閥島通用，互換性強

三、結構與工作原理

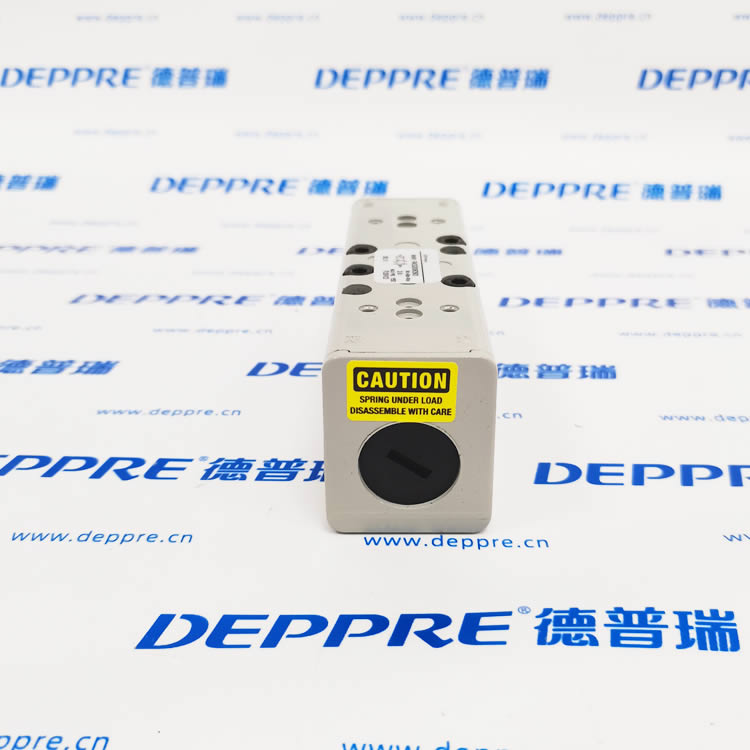

1. 單電控彈簧復位結構：線圈得電閥芯換向，切斷電源后內置彈簧強制復位，設備失氣 / 斷電時氣缸自動退回安全初始工位；

2. 陶瓷密封替代傳統橡膠滑柱，耐受含水、含微量油壓縮空氣，長期高頻使用磨損極小；

3. 內先導集成設計，簡化外圍氣管布局，閥島集中進氣、集中排氣，布線整潔；

4. 標準化 ISO1 接口，可與亞德客 ESV420 等同規格 ISO 閥島直接替換改造設備。

四、產品核心優勢

1. 陶瓷密封超長壽命，適合機床 24h 不間斷量產工況，維護周期大幅延長；

2. 彈簧復位安全特性，斷電自動復位，工裝、夾緊機構具備失電安全防護；

3. IP65 防水防塵線圈，適配加工中心、液壓站潮濕油污環境；

4. DC24V 低功耗 2.7W，多閥閥島集中使用柜體溫升低；

5. 模塊化閥島組合，氣管、線纜統一走 IGUS 拖鏈，布線規整便于檢修。

五、適配設備應用（匹配你整套元件清單）

1. 數控機床小型夾緊氣缸、擋料、推料機構氣動換向；

2. Woerner 潤滑分配器氣動切換閥、油泵輔助驅動氣缸控制；

3. 氣密性檢測工裝、液壓測試臺雙作用 / 單作用氣缸驅動；

4. 搭配 BAUMER IGYX 接近開關，采集氣缸到位限位信號；

5. 自動化線性滑臺吹掃、分料氣路通斷控制。
