一、基礎定義

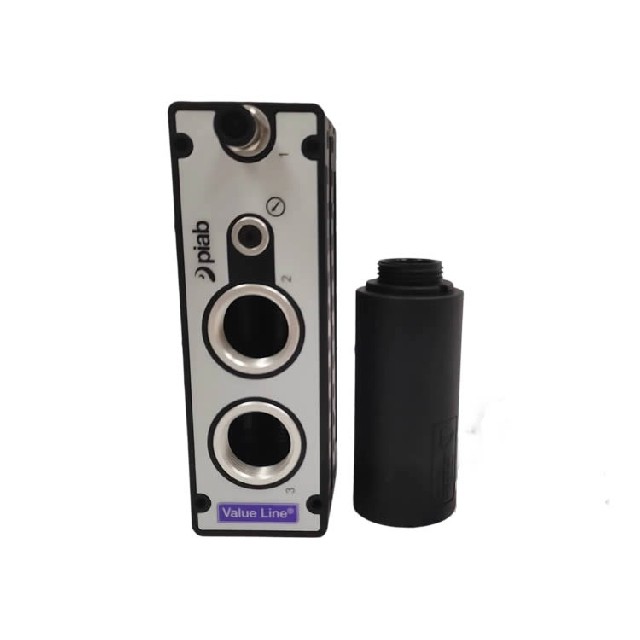

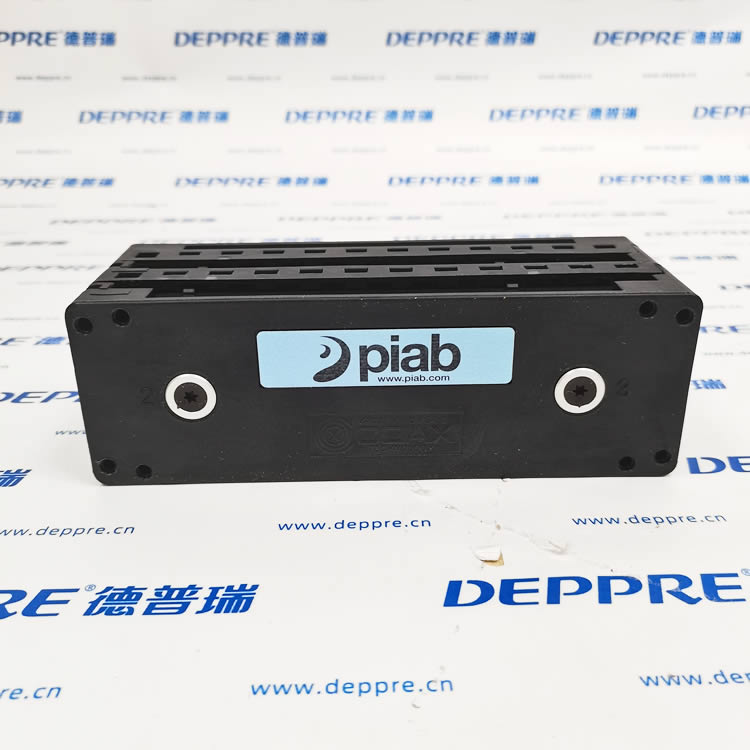

瑞典 PIAB 緊湊型堆疊式 COAX? 真空發生器，內置 4 支 Xi 型三級真空芯，屬于 VLCLASSIC 輕量化模塊化系列，主打高流量 + 高真空深度，適配無孔隙工件抓取場景Piab。
二、核心型號編碼含義

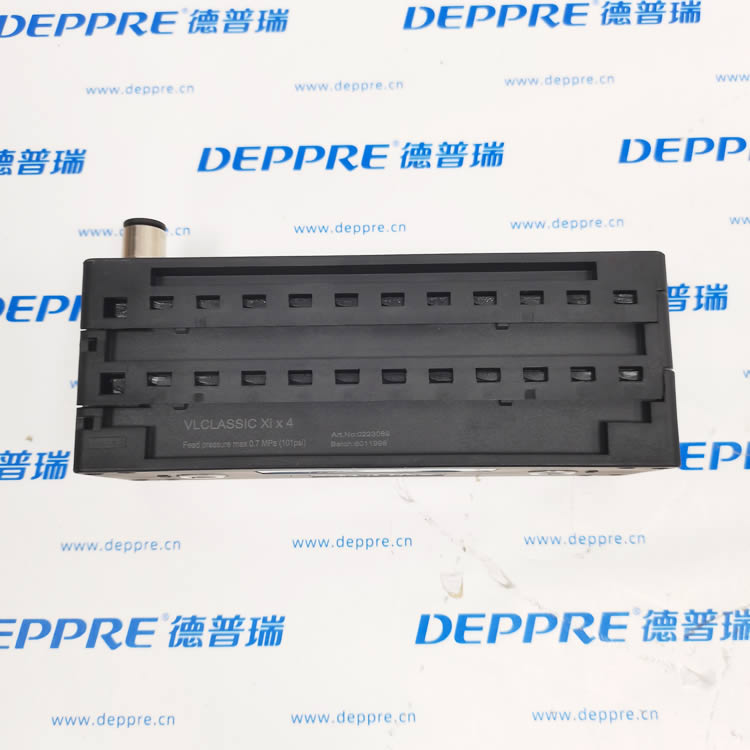

VLCLASSIC：緊湊型堆疊式真空發生單元系列
Xi：COAX? Xi40-3 三級芯，高流量、極限真空可達 - 95kPa
x4：內置 4 支 Xi 真空芯，總流量為單芯 ×4
三、關鍵技術參數
二. 氣動性能
| 參數項 | 數值 |
|---|---|
| 最優供氣壓力 | 0.45 MPa |
| 最大允許供氣壓力 | 0.7 MPa |
| 極限真空度 | -95 kPa |
| 內部真空腔容積 | 246 cm3 |
| 單芯耗氣量 (0.45MPa) | 1.83 Nl/s |
| 4 芯總耗氣量 | 7.32 Nl/s |
| 總真空抽吸流量 (0kPa) | 23.6 Nl/s |
三. 物理與環境
整機凈重：790 g（不含消音器），消音器單獨 120 g
噪音：64~69 dBA
工作溫度：-10 ℃ ~ +80 ℃
材質：PA 工程塑料、鋁合金、不銹鋼、NBR/FKM 密封
壓縮空氣潔凈度：最大 5μm 顆粒過濾要求
四. 結構優勢
模塊化擴容：同殼體可更換 1/2/3/4/5/6 支芯，后期無需換整機擴容
易維護：可快速拆解清洗 COAX? 芯，減少停機
輕量化堆疊：多臺可并排堆疊安裝，節省安裝空間
Xi 芯特性：低壓供氣下仍能實現深真空，適合紙箱、板材、金屬等無透氣物料抓取
五、典型應用場景
包裝行業：紙箱成型 / 搬運、板材、塑料盒、金屬鈑金
機器人上下料、碼垛、拆垛
真空輸送、無泄漏密封抓取工況
不適合紙板、織物等多孔透氣工件（多孔推薦 Si 系列）
六、選配配件

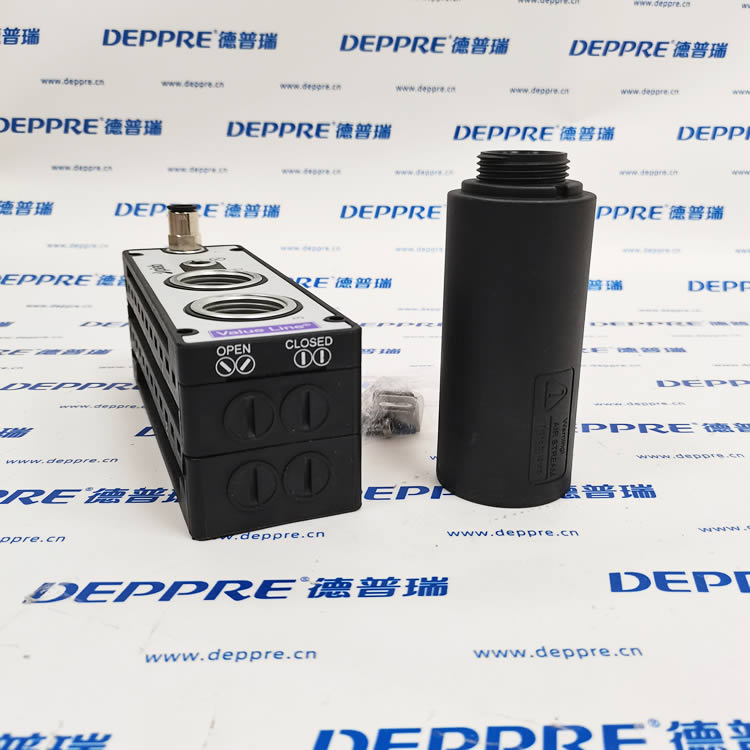

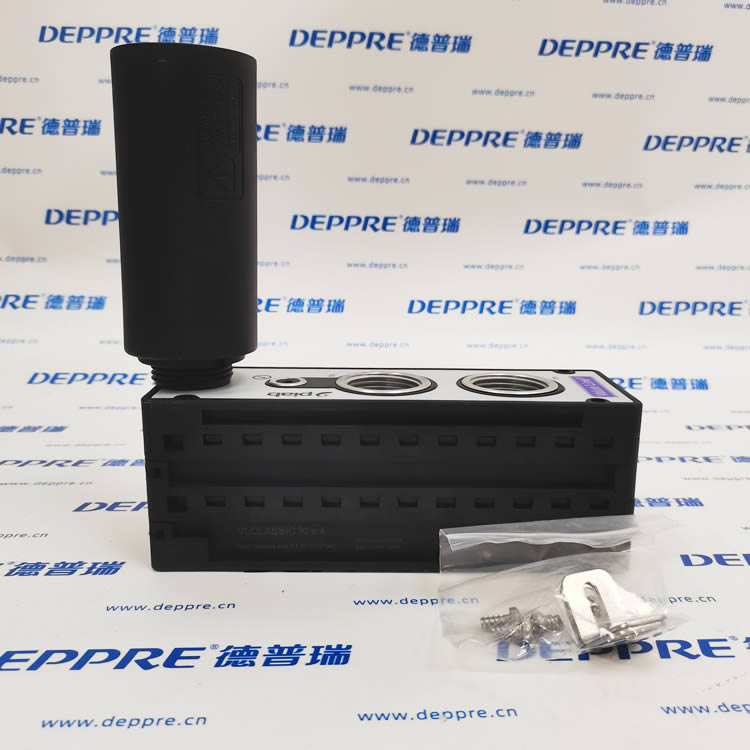

消音器（標配可選）
真空壓力表
piSAVE 節能閥（降低待機耗氣量）
真空破壞閥、壓力開關、過濾器模塊
