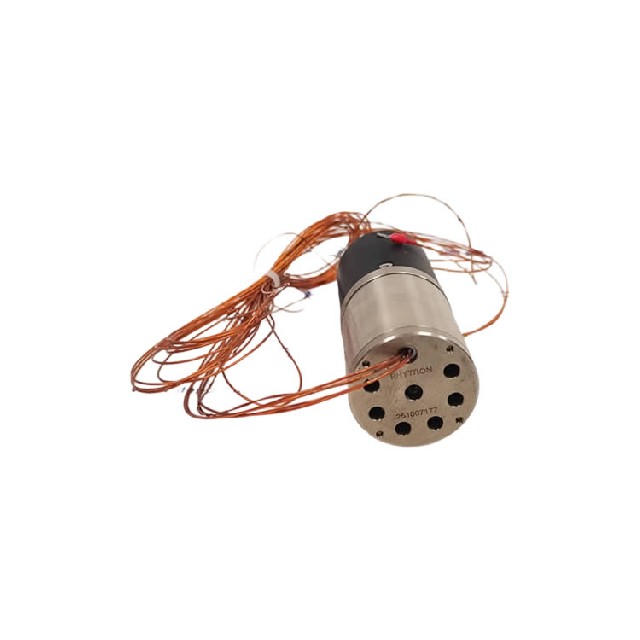

PHYTRON VSS 42.200.1,2-GPL-HV-KTC-4Lp-1.5m 完整產品介紹

一、品牌基礎

PHYTRON（菲創，德國慕尼黑原廠）全球特種極端環境步進電機龍頭，主打高真空、低溫、防輻射、半導體 / 航天腔體專用兩相混合式步進電機，全系列德國制造，低出氣無放氣材料適配超高真空工況。

二、完整型號分段釋義

VSS 42.200.1,2 - GPL - HV - KTC - 4Lp - 1.5m

1. VSS：標準真空兩相步進電機系列（適配高真空 / 低溫 / 輻射環境）

2. 42：電機法蘭機身尺寸 42mm（NEMA17 規格）

3. 200：每轉 200 整步，步距角 1.8°，標準兩相混合步進

4. 1,2：額定相電流 1.2A

5. GPL：集成原廠精密行星減速齒輪頭（VGPL 微型行星減速器）

6. HV：High Vacuum 高真空版本，適配真空度可達 10?? hPa，繞組耐溫 - 20℃~+200℃，低出氣真空專用絕緣材料

7. KTC：內置 Pt100 溫度熱敏傳感器，實時監測電機繞組溫度，過熱保護

8. 4Lp：4 芯屏蔽真空專用出線（低放氣真空線纜）

9. 1.5m：配套真空出線線纜總長 1.5 米

三、核心電氣機械參數（本體 VSS42.200.1.2）

• 相電流：1.2 A

• 繞組電阻：1.7 Ω

• 繞組電感：3 mH

• 推薦驅動電壓：70 VDC

• 電機保持轉矩：120 mNm

• 轉子慣量：0.045 kg?cm2

• 機身長度：54 mm，凈重 0.35 kg

• 軸承徑向最大載荷 40N，軸向 20N

• 步進精度：±5%（1.8° 標準步距）

四、關鍵版本特性

1. HV 高真空等級整機采用低出氣材料、機身預留排氣孔，杜絕腔體內部氣體析出；適配半導體鍍膜、質譜儀、真空檢測腔體，耐輻射最高 10? J/kg。

2. GPL 行星減速一體化微型行星齒輪頭，減小電機體積同時提升輸出扭矩，低背隙，真空環境無潤滑揮發污染腔體。

3. KTC 溫度監測內置 Pt100 測溫元件，外部驅動器可實時讀取電機溫度，防止真空密閉腔體內過熱燒毀繞組。

4. 4Lp 真空線纜 1.5m專用低放氣屏蔽電纜，長度 1.5 米，適配真空艙穿墻密封接頭，無有機揮發物污染真空環境。

五、適用工況與環境

• 真空度：最高 10?? hPa 高真空

• 工作溫度：-20℃ ~ +200℃

• 抗沖擊振動、抗高能輻射，潔凈室兼容

六、典型應用場景

1. 半導體真空鍍膜機、晶圓檢測臺精密位移機構

2. 質譜儀、電子顯微鏡真空腔體樣品載臺驅動

3. 航天、核物理輻射環境定位設備

4. 實驗室高低溫真空試驗平臺精密傳動

5. 光學真空腔體鏡頭微調、靶材角度調節機構
