CEWE CQ96 雙向有功功率表（4-20mA，-575~0~2300kW）完整介紹

一、品牌基礎

品牌：CEWE INSTRUMENT（瑞典賽威）北歐老牌工業儀表廠商，1960 年創立，專注開關柜模擬指針表、變送顯示儀表，產品抗電磁干擾、壽命可達 25 年，廣泛用于船舶、發電機組、光伏、高低壓配電柜、工業自動化場景，具備 CAT III 安全耐壓等級。

二、型號與外形規格

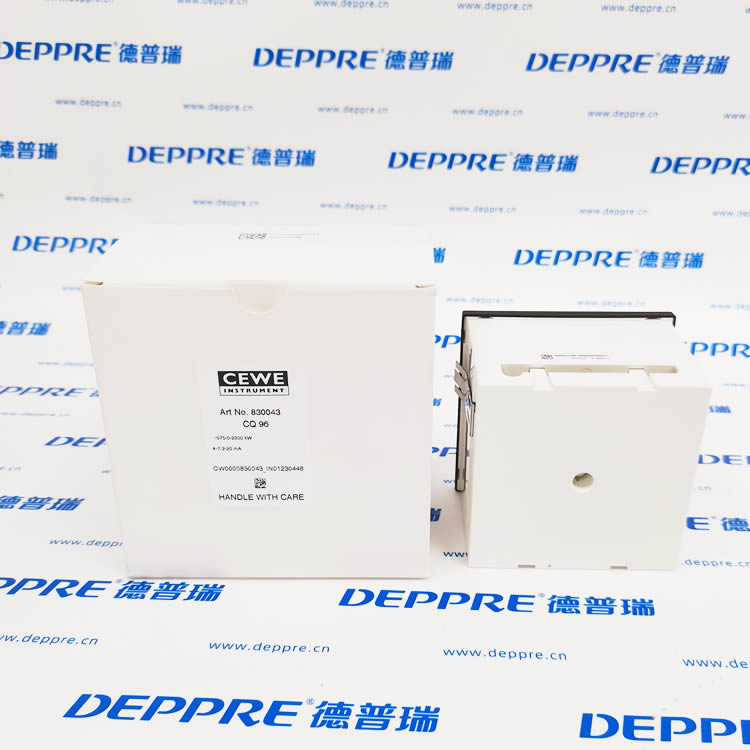

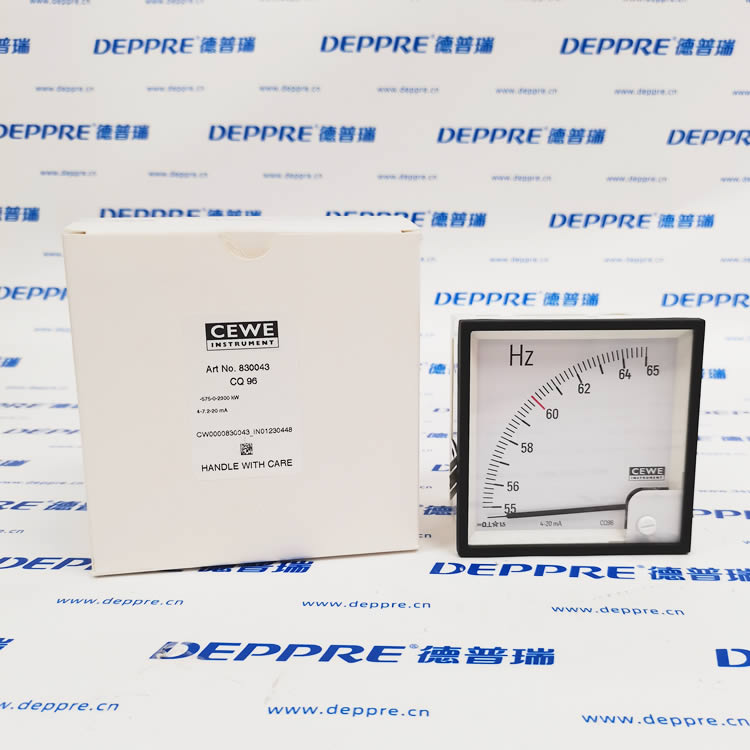

1. 型號：CQ96

2. 安裝尺寸：96×96mm 標準方形嵌入式面板表（行業通用 96 方開孔）

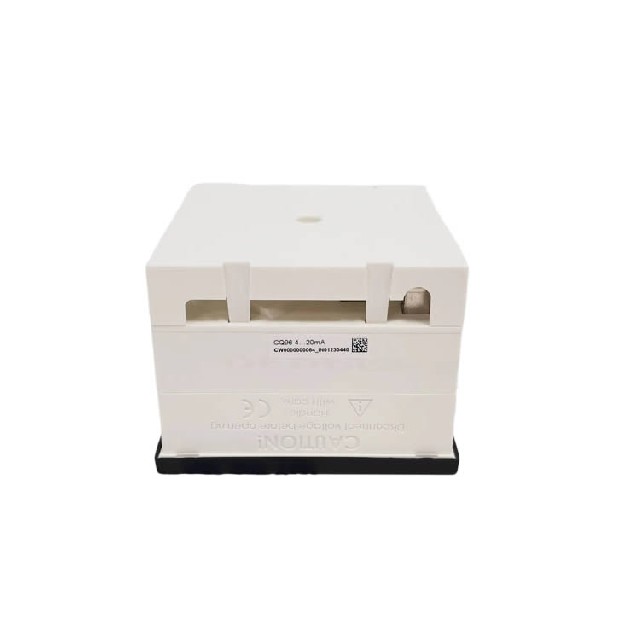

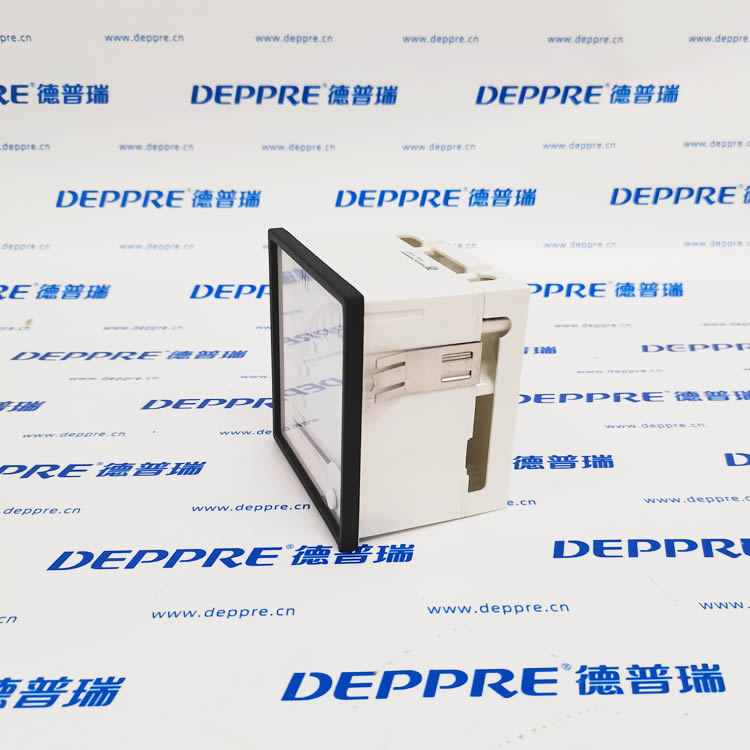

3. 結構：防塵聚碳酸酯外殼，前窗防刮玻璃，背部卡扣式安裝，拆裝便捷；內置磁屏蔽結構，配電柜內多儀表并排無讀數干擾。

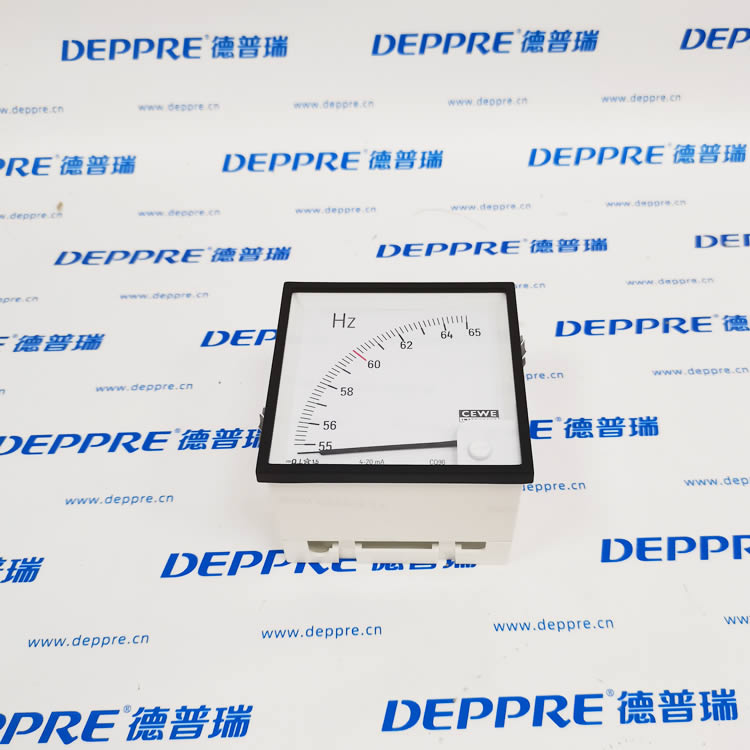

4. 類型：指針式雙向有功功率（kW）顯示表，帶 4-20mA 直流變送輸出。

三、核心量程與變送對應關系

1. 功率測量刻度

雙向量程：-575kW ～ 0 ～ 2300kW

• 負值區間（-575~0kW）：發電、反向送電、回饋功率

• 正值區間（0~2300kW）：用電、正向負載功率適用于光伏并網、柴油發電機、儲能變流器等存在雙向功率流動的設備。

2. 4-20mA 標準變送映射（線性對應）

• 4mA → -575kW（滿發反向功率）

• 12mA → 0kW（零功率平衡點）

• 20mA → 2300kW（滿負荷正向功率）總跨度功率：2300 - (-575) = 2875kW，對應 16mA 電流區間，變送信號可直接接入 PLC、數據采集模塊、SCADA 系統遠程上傳功率數據。

四、關鍵電氣與精度參數

1. 精度等級：1.5 級工業標準，指針讀數誤差≤滿量程 1.5%

2. 變送輸出：DC 4~20mA 有源變送，輸出負載適配常規采集卡（≤500Ω）

3. 防護等級：面板 IP52，柜體內部安裝防塵防潮

4. 工作環境：-20℃ ~ +55℃，適應船艙、戶外柜、機房寬溫工況

5. 耐壓安全：CAT III，適配中低壓配電柜測量回路

五、產品功能特點

1. 本地指針直觀顯示 + 遠程信號變送二合一現場人員直接讀取實時有功功率，同時自動輸出 4-20mA 信號給中控系統，無需額外加裝變送器，節省柜體空間。

2. 雙向功率識別表盤區分正負功率，清晰判斷設備是發電還是耗電，光伏、儲能、船舶電站剛需。

3. 抗干擾設計內部全磁屏蔽，開關柜內互感器、變頻器干擾環境下讀數穩定無漂移。

4. 長壽命耐用機芯采用耐磨游絲，外殼耐高低溫、抗振動，船舶、發電機組重載場景長期穩定運行。

六、典型應用場景

1. 柴油發電機組控制柜：監測發電機輸出有功功率

2. 光伏并網配電柜：監控電網雙向送 / 受電功率

3. 儲能變流器（PCS）柜：充放電雙向功率監測

4. 船舶主配電板：船用電站功率計量顯示

5. 工業廠房高低壓進線柜：總負載功率監控
