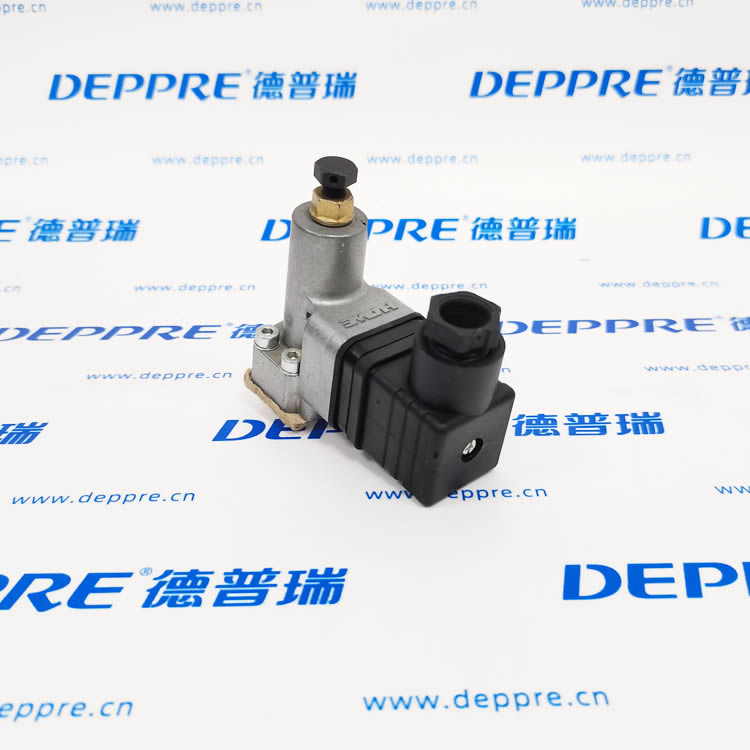

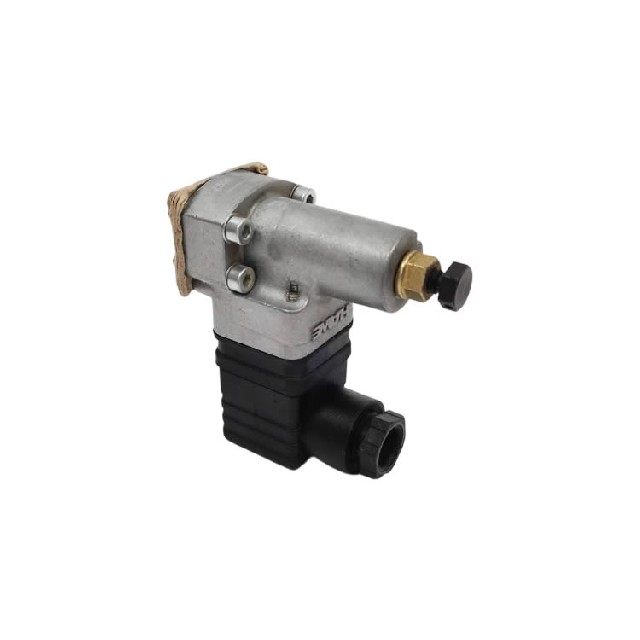

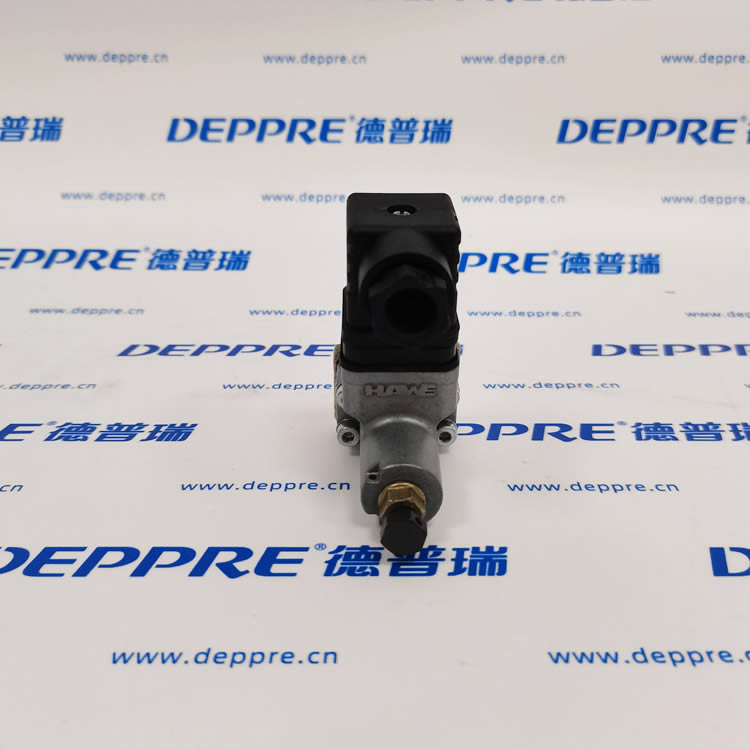

HAWE DG33 哈威超高壓板式壓力繼電器完整介紹
一、產品基礎定位
德國 HAWE 哈威 DG33 屬于 DG3 系列彈簧柱塞式板式壓力開關（壓力繼電器），專為200–700bar 超高壓液壓回路設計，通過油壓觸發微動開關輸出通斷電信號，實現壓力到位反饋、泵啟停、安全聯鎖控制，體積小巧，可直接集成安裝在油路塊上。
二、核心液壓參數
調節壓力區間：200～700bar（通過頂部外六角調節螺釘 + 鎖緊螺母設定）
最大耐壓 Pmax：700bar（全程承壓無損壞）
結構原理：油壓推動柱塞壓縮彈簧，機械杠桿放大驅動內置 XCG3 微動開關；動作遲滯 8%～20%（出廠固定）
安裝形式：標準板式集成安裝；可選配轉換接頭改為 G1/4、M12×1.5 外螺紋管式連接
重量：僅 0.3kg，鋅壓鑄殼體，任意角度安裝無限制
三、電氣規格
微動開關壽命：≥100 萬次通斷循環，觸點穩定
標準電氣接口：DIN 標準插頭（防護 IP54）；可選 M12 航空插頭、AMP 接頭，升級至 IP65/IP67 防水防塵
四、介質與環境工況
流體兼容
標準液壓油：DIN 51524 礦物油，粘度 ISO VG10～68（最優 10–500 mm2/s）
可降解油：HEPG、HEES 環保液壓油（油溫≤70℃）
粘度適用范圍：4～1500 mm2/s
溫度范圍
環境溫度：-40℃ ～ +80℃
液壓介質溫度：-25℃ ～ +80℃（低溫啟動后運行溫度需高于環境 20K）
五、產品核心特點
超高壓專用：DG 全系最高耐壓型號，適配鍛壓、擠壓等 700bar 高壓系統
緊湊板接設計：直接疊加油路塊，節省安裝空間，適合小型液壓站、集成閥組
零泄漏柱塞密封：金屬硬密封結構，高壓下無內泄，壓力檢測精度穩定
調節簡單可靠：螺釘鎖緊式調壓，無刻度盤，現場扳手微調，鎖緊后不易漂移
寬溫耐惡劣工況：低溫、高溫、工業粉塵 / 潮濕環境均可穩定工作
六、同系列 DG3 型號壓力區間區分
| 型號 | 可調壓力范圍 | 最大耐壓 | 適用場景 |
|---|---|---|---|
| DG33 | 200～700 bar | 700 bar | 超高壓鍛壓、擠壓、重型液壓機 |
| DG34 | 100～400 bar | 400 bar | 中高壓注塑、沖壓機床 |
| DG35 | 20～250 bar | 500 bar | 通用機床、工程機械中低壓回路 |
| DG36 | 4～12 bar | 50 bar | 低壓潤滑、氣源油壓檢測 |
七、典型應用場景
鍛壓機、擠壓機、重型液壓機保壓到位信號反饋
高壓液壓泵卸荷、啟停自動控制（壓力達標切斷泵載）
高壓回路超壓安全聯鎖、設備故障報警
液壓夾具、高壓油缸夾緊完成確認信號輸出
