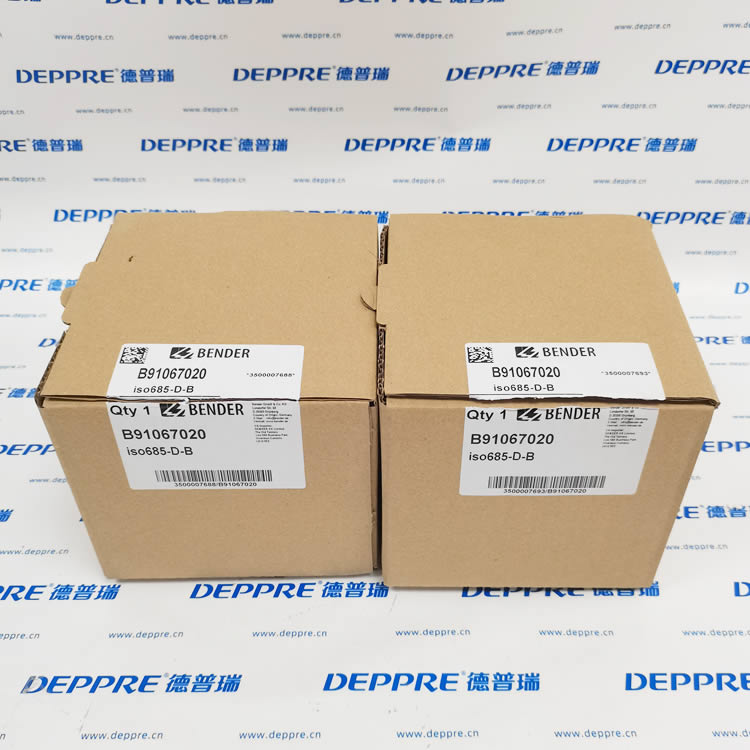

BENDER（本德爾）iso685-D-B（訂貨號 B91067020）完整產品介紹
一、品牌與產品定位
德國 BENDER（本德爾）是全球絕緣監測領域的標桿廠商，iso685-D-B 隸屬于品牌經典 ISOMETER? 系列，嚴格遵循 IEC 61557-8 標準設計，面向IT 不接地配電系統進行絕緣狀態監測，訂貨編碼固定為B91067020，工業電氣安全場景普及率很高。
二、基礎核心參數
測量性能
絕緣報警閾值可調區間：10kΩ ~ 1MΩ，出廠預設閾值 50kΩ，適配不同嚴苛工況的報警需求；
搭載 AMP?PLUS 專利測量算法，能夠自動適配電網浮動的對地泄漏電容，大容量電容場景也不會出現測量失真；
可同時檢測交流、直流、交直流混合的 IT 電網，覆蓋三相工頻回路、帶整流器 / 變頻器的復合型供電系統；
除絕緣電阻之外，還可采集電網電壓、對地電容、供電頻率多項電網參數。
硬件與通訊配置
自帶高清圖形 LCD 顯示屏，可可視化展示三相 L1/L2/L3 獨立絕緣阻值、歷史趨勢曲線（isoGraph 功能），面板配備 TEST 測試按鍵，便于現場自檢；
內置 Web 網頁服務器，搭載 Modbus TCP 以太網通訊接口，可以對接 PLC、上位 SCADA 工控平臺實現遠程監控；
自帶具備實時時鐘的歷史存儲模塊，能夠儲存大量故障日志，最長可留存近 3 天的連續監測數據，方便故障溯源；
導軌 DIN 卡扣式安裝結構，適配常規電控柜標準 DIN 導軌布局；具備兩路獨立可調報警繼電器輸出，可分級觸發預警、緊急告警兩級信號。
環境與合規指標
常規工作溫度：-20℃ ~ +60℃，適配機房、工業車間常規溫控環境；
具備測量引線斷線自檢、周期性整機自動自檢兩大自檢機制，設備故障時會主動上報；
通過 CE、UL 多國權威認證，滿足海內外設備出口的電氣合規標準；
防護等級適配控制柜內安裝，柜體環境可實現穩定防塵防護。
三、詳細工作原理
設備接入 IT 系統與保護地 PE 之間，向電網疊加微安級別的安全測量電流；當線路電纜、負載設備絕緣老化、出現對地漏電故障，整體對地絕緣電阻下降，主控芯片精準測算阻值，一旦低于設置閾值，就會驅動板載繼電器輸出報警信號。該型號支持分相依次檢測 L1、L2、L3 三路，能夠定位具體哪一相出現絕緣劣化，大幅縮短排查時長。
四、突出產品優勢
兼容耦合互聯的復雜 IT 電網，面對 UPS 后備供電、電池直流母線、變頻驅動后端電網這些難點場景測量穩定性出色；
雙級報警設置，一級預警預留運維排查窗口期，二級告警應對嚴重絕緣故障；
網頁端可遠程配置所有參數，不用開蓋操作柜體，運維便捷；
自適應電網分布電容，老舊長線電纜、長敷設線路也不用額外做參數補償；
測量電流微弱，不會干擾原有配電系統正常運行。
五、典型落地應用場景
醫療隔離供電系統（手術室 IT 醫用配電），規避病人接觸漏電帶來的電擊隱患；
石化、海上平臺防爆配電的不接地電網監測；
數據機房 UPS 隔離供電、儲能電池直流母線絕緣監控；
軌道交通、港口起重設備的工業 IT 供電回路；
半導體、制藥無塵工廠精密設備專屬隔離電網的安全防護。
六、安裝與運維實操要點
必須把 E、KE 端子單獨牢靠接到保護地線 PE，嚴禁把兩個端子串聯接線，不然會產生明顯測量誤差；
L1/L2/L3 采樣引線單獨走線，遠離變頻器、伺服的大功率動力線纜，規避電磁干擾；
柜內 DIN 導軌安裝時，設備上下預留≥20mm 散熱空隙；UL 標準工況進線保險絲選型上限為 5A；
日常可以借助面板 TEST 按鍵定期自檢；出現報警之后查看屏幕分相數據鎖定故障相，調取內置歷史日志追溯絕緣逐步劣化的過程；
備件采購嚴格填寫完整訂貨號B91067020，iso685 系列后綴不同適配場景有區分，不可混用其他后綴版本
