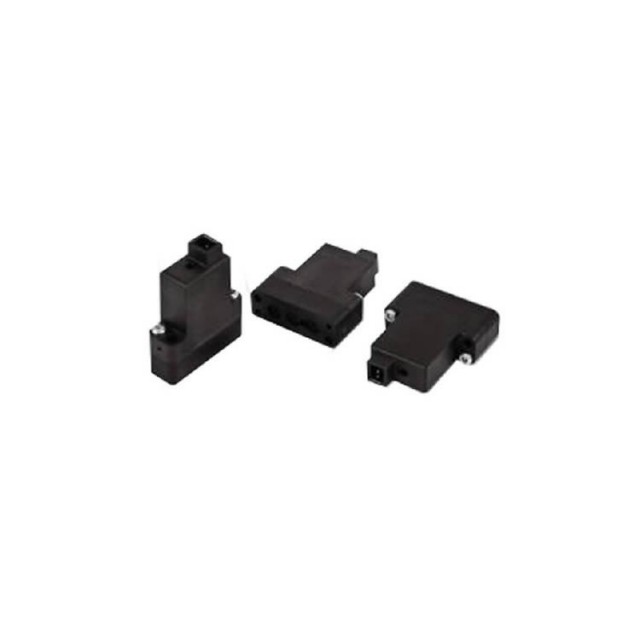

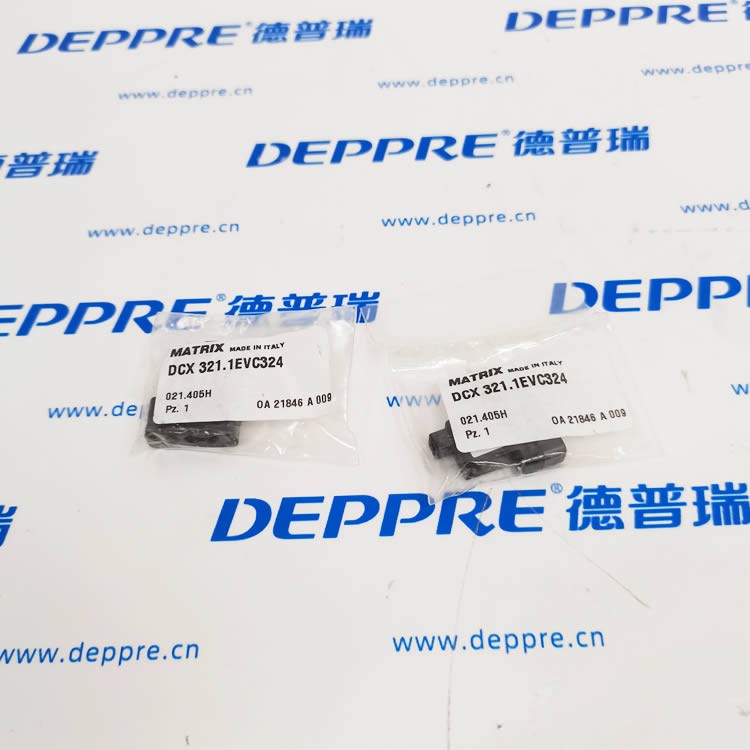

MATRIX DCX 321.1EVC324 微型高頻電磁閥

一、基礎信息

品牌：MATRIX（意大利矩陣，原裝高頻精密電磁閥廠商）

完整型號：DCX 321.1EVC324（標準現貨型號 DCX321.1E3C324 衍生款，EVC 為帶原廠出線線束版本）

系列：320 系列微型電磁閥

產地：MADE IN ITALY 意大利原廠

閥體類型：3/2 二位三通常閉（NC）微型閥

二、型號分段釋義

表格

編碼段 含義說明

DCX 320 系列微型緊湊型電磁閥

321 閥體規格，3 通常閉基礎閥體

1 單閥獨立閥體，無集成閥島

EV/C EV = 標準線圈，C = 預裝配一體式出線線束（省去單獨接線端子）

3 流量規格，6bar 下流量 30L/min

24 供電 DC24V

三、核心技術參數

適用介質：干燥無潤滑壓縮空氣、惰性潔凈氣體，介質過濾精度≥40μm

工作氣壓：標準 2~8bar

電氣規格：DC24V，標準 C 線圈功耗約 2.9W

動態響應：開啟 3ms，關閉 1.5ms，最高工作頻率 200Hz

體積重量：尺寸 8×23×28mm，單閥重量僅 9g

溫度范圍：環境 - 10℃~+50℃；介質 0~50℃

防護等級：標準 IP52，可選 IP62

使用壽命：標準循環壽命≥10 億次，耐磨 DLC 涂層閥芯

四、產品核心優勢

極致微型輕量化：不足 10g 重量，適配高速運動模組、小型檢測設備，無額外負載；

超高速高頻切換：毫秒級啟閉，200Hz 高頻穩定工作，適配氣密性檢漏、脈沖氣控；

低功耗低發熱：線圈功耗低，多閥集中供電時電源負荷小，長時間連續工作溫升極低；

預裝出線線束：EVC 一體化出線設計，現場無需單獨配接線端子，縮短設備裝配工時；

超長耐久壽命：閥芯類金剛石耐磨涂層，十億次循環無泄漏，大幅降低設備維護頻次。

五、典型應用場景

精密氣密性檢漏設備、流量微控檢測工裝；

半導體、電子元器件微型自動化夾具氣路；

醫療設備、實驗室小型氣動分析儀器；

高速印刷、紡織設備脈沖氣流控制；

小型機器人末端微型氣動執行元件供氣切換。
