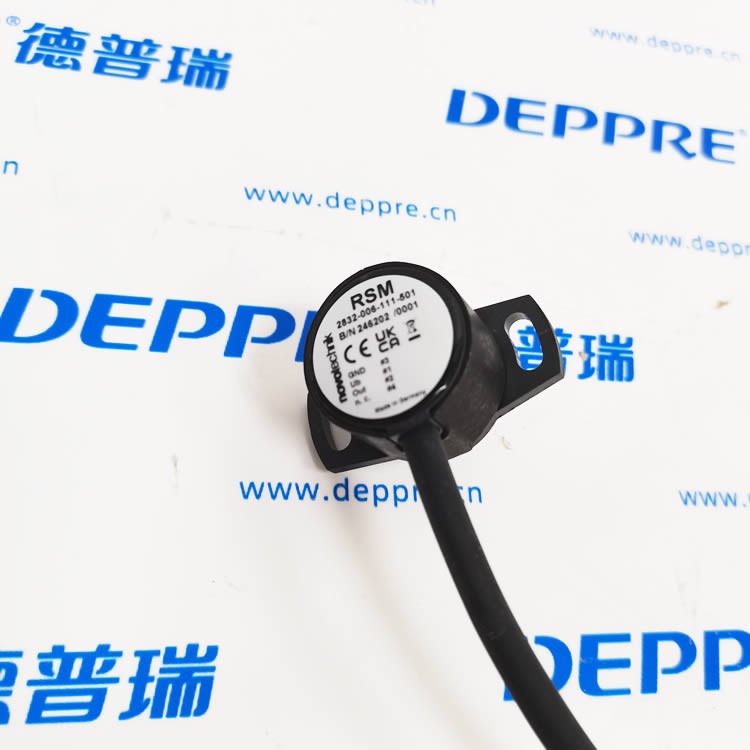

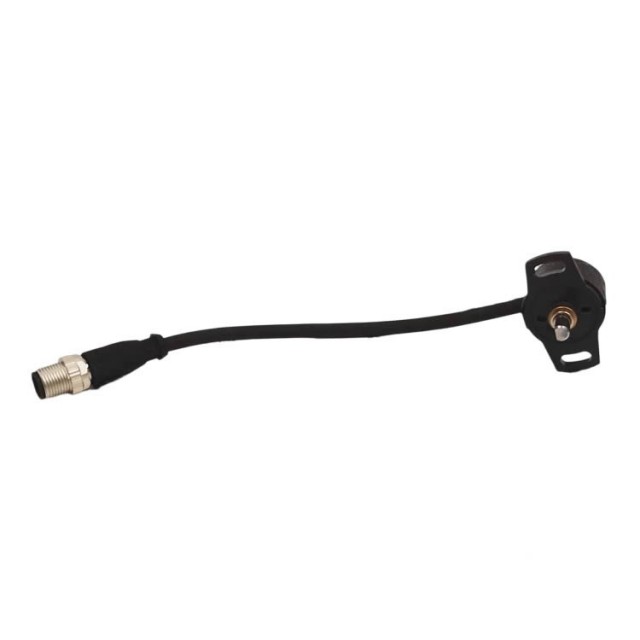

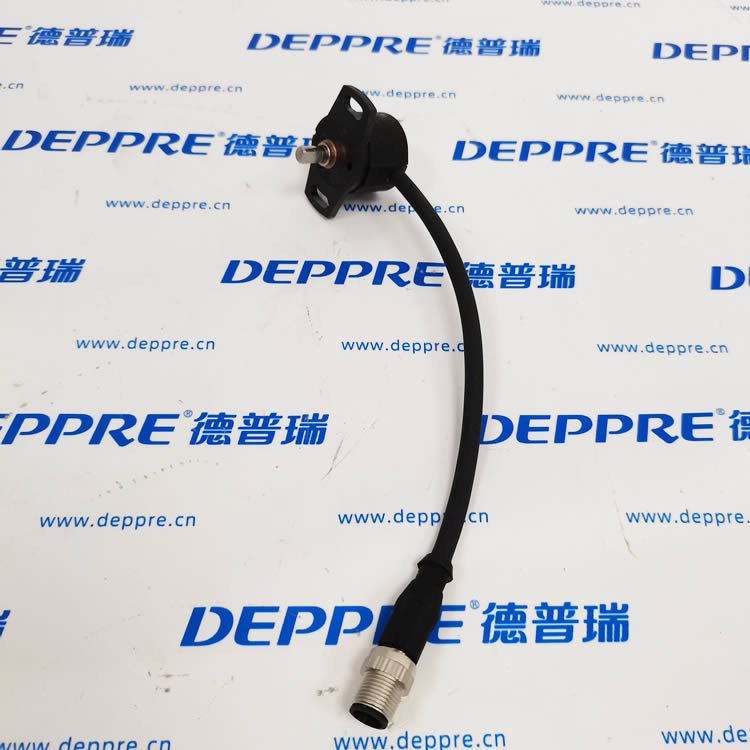

Novotechnik RSM-2832-006-111-501 旋轉角度傳感器

一、基礎標識信息

品牌：Novotechnik（諾沃泰克，德國高精度位移傳感品牌）

完整型號：RSM-2832-006-111-501

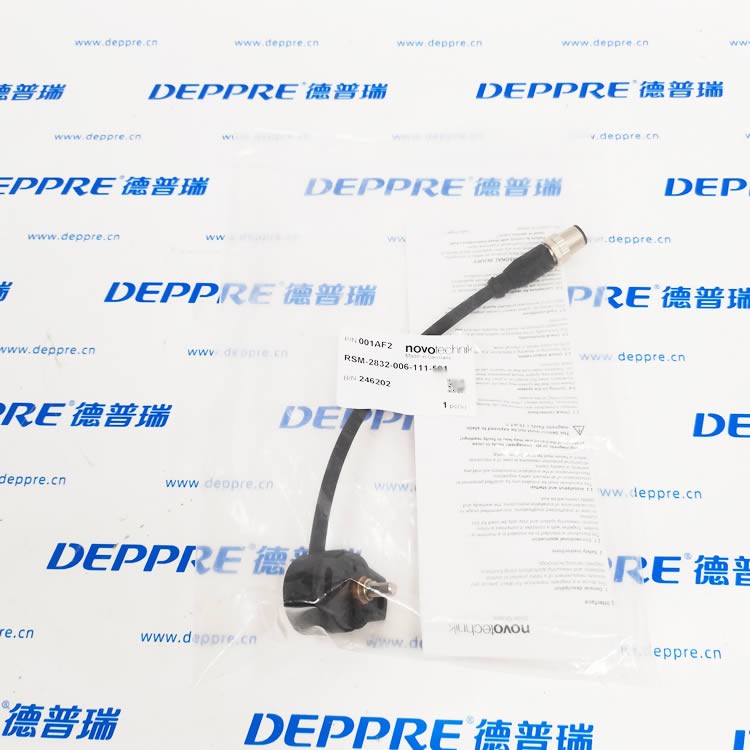

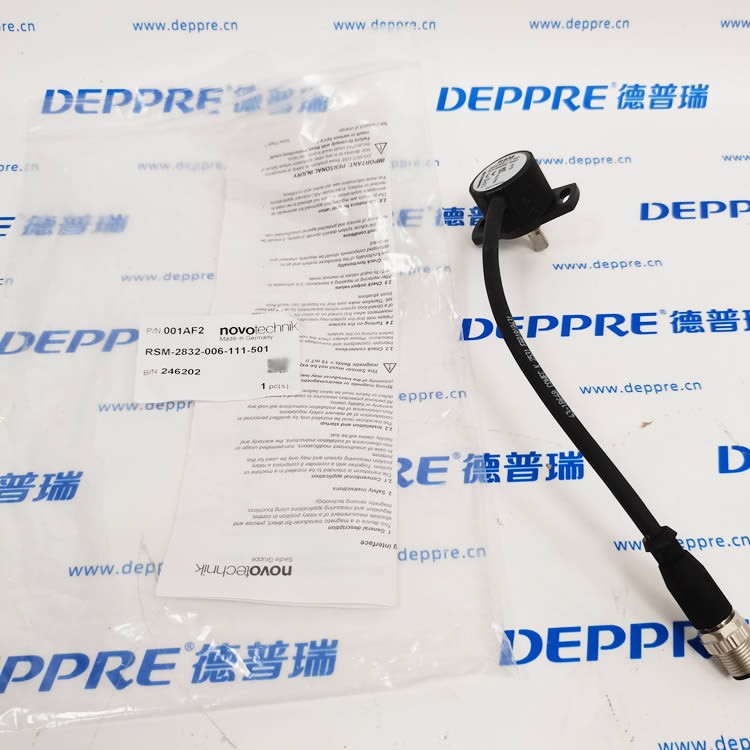

物料號 P/N：001AF2

機身序列號 B/N：246202

產地：德國原裝

二、型號分段釋義

表格

分段編碼 含義說明

RSM 非接觸式磁旋轉角度傳感器系列

2832 機械安裝尺寸、外殼規格代碼

006 有效測量角度：0~6° 小角度量程

111 電氣輸出配置：單路模擬電壓輸出，三線制

501 出廠校準、接口與防護定制代碼

三、核心技術參數

測量原理：霍爾磁感應無接觸測量，無機械摩擦磨損

測量量程：0～6° 小角度檢測

供電電壓：標準 DC 5V

輸出信號：0.5～4.5V 比例模擬電壓輸出

重復精度：≤0.01°，超高角度分辨率

防護等級：IP67，耐油污、粉塵、水汽

抗環境特性：耐受強振動、電磁干擾，適配重工、工程機械

使用壽命：無機械觸點，旋轉循環壽命上億次

四、產品核心優勢

極小量程高精度：專為 0~6° 微小轉角檢測設計，微小位移也可精準反饋；

無接觸結構：不存在電刷磨損問題，長期連續運行信號無漂移；

寬工況適配：IP67 防護，高低溫、油污、潮濕車間穩定工作；

標準化電壓輸出：0.5~4.5V 信號可直接接入 PLC、控制器采集。

五、典型應用場景

液壓閥門微小開度精準反饋；

工程機械、農機擺臂 / 推桿微小轉角監測；

自動化設備微調機構、精密執行器角度定位；

風電、軌道交通執行機構微小位移閉環控制；

測試設備、實驗室精密角度標定檢測。
