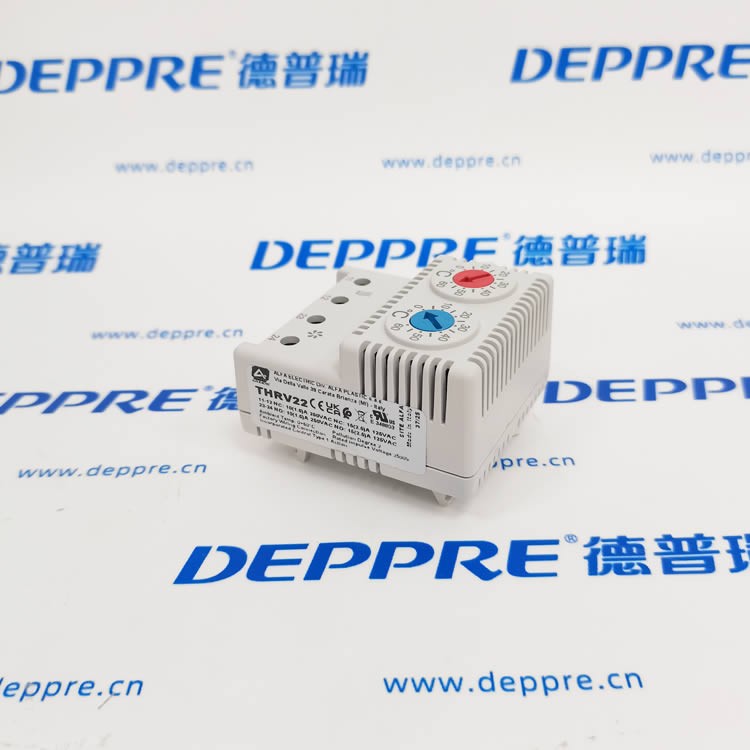

ALFA ELECTRIC THR V22（THR2）機柜溫控器完整介紹

一、基礎參數

表格

項目 規格

品牌 ALFA ELECTRIC（意大利阿爾法電氣）

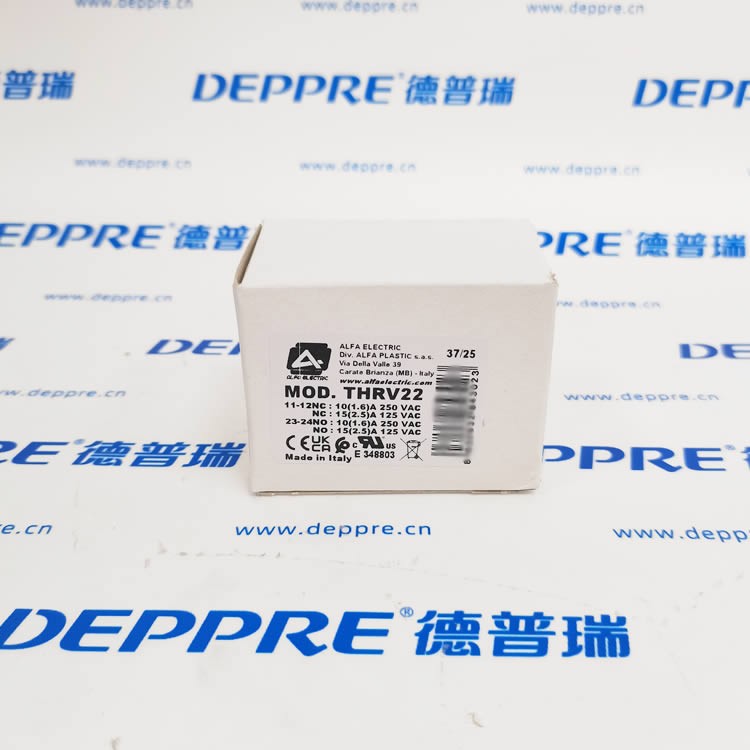

型號 THR2（THR V22）

觸點類型 NC 常閉觸點（控制加熱器）

溫度調節范圍 0 ~ +60 ℃

切換精度 ±4℃

溫度回差 7℃

最大開關電流 250VAC 電阻負載 10A；電感負載 1.6A；DC 最大 30W

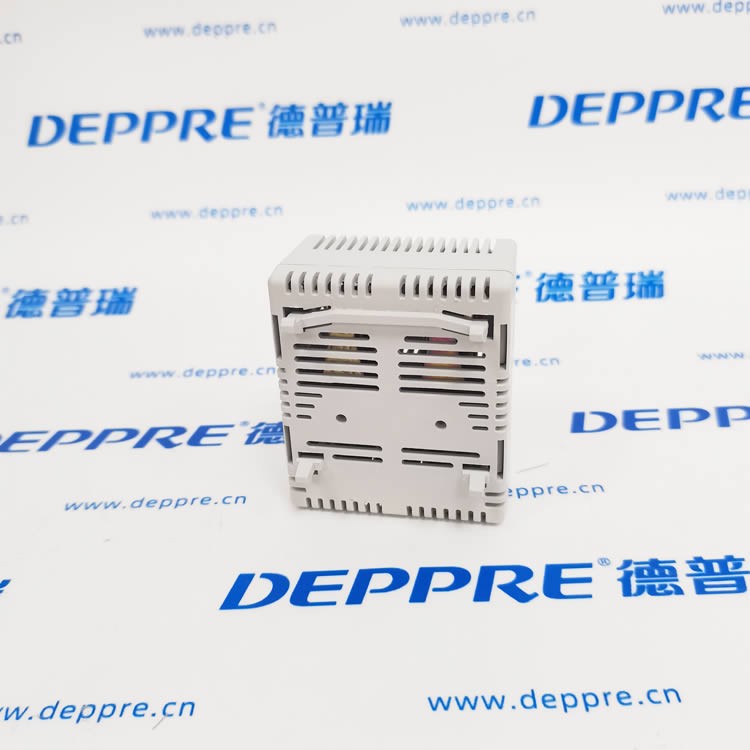

安裝方式 DIN35mm 導軌安裝

防護等級 IP20

外殼材質 PA6 阻燃 UL94?V0，RAL7035 淺灰殼體

接線端子 適配 2.5mm2 導線

機械壽命 ＞100000 次循環

工作環境 -25℃ ~ +80℃

二、型號釋義

THR：Thermostat?Resist，常閉 NC 型，用于驅動機柜加熱器；溫度低于設定值觸點閉合，啟動加熱；溫度升高到達設定值，觸點斷開，停止加熱。

對比：THV 系列為 NO 常開，用于控制散熱風扇。

2：溫區代碼，0?60℃量程版本。

三、工作原理

雙金屬片機械式溫控，無電子元件；機柜溫度低于旋鈕設定溫度，常閉觸點閉合，加熱器通電工作；溫度上升至設定閾值，雙金屬片形變，觸點斷開，切斷加熱器；溫度回落 7℃（回差）后再次接通，維持柜內溫度，防止電控柜低溫凝露。

四、核心優勢

機械結構，無需供電，直接驅動加熱器，可靠性高

DIN 導軌卡裝，電控柜內安裝便捷

阻燃外殼，工業機柜環境安全

大電流觸點，可直接驅動機柜 PTC 加熱器

寬工作環境，適應高低溫柜體內部

五、典型應用場景

電氣控制柜、變頻柜、儲能柜體、戶外電控箱，配套機柜加熱器，防止低溫、冷凝結露，保護 PLC、變頻器、開關器件。

六、接線說明

THR2 為 2 端子，NC 常閉回路：串聯接入加熱器供電回路；柜內降溫自動開啟加熱，升溫自動關斷。
