Schiedrum Hydraulik 30D?4?4H 三通壓力補償流量控制閥
一、基礎信息
品牌：Schiedrum Hydraulik（德國，中文行業俗稱：希德拉姆）
型號：30D?4?4H
產品類型：三通壓力補償流量控制閥
產地：德國
二、型號拆解
30D：30D 系列，三通壓力補償流量閥
4：額定流量 4 L/min
4H：調節旋鈕帶刻度，可鎖定，板式安裝規格
三、核心技術參數
表格
| 項目 | 參數 |
|---|---|
| 額定流量 | 4 L/min（礦物液壓油，20℃） |
| 工作壓力 | 最高 210 bar，峰值靜壓 450 bar |

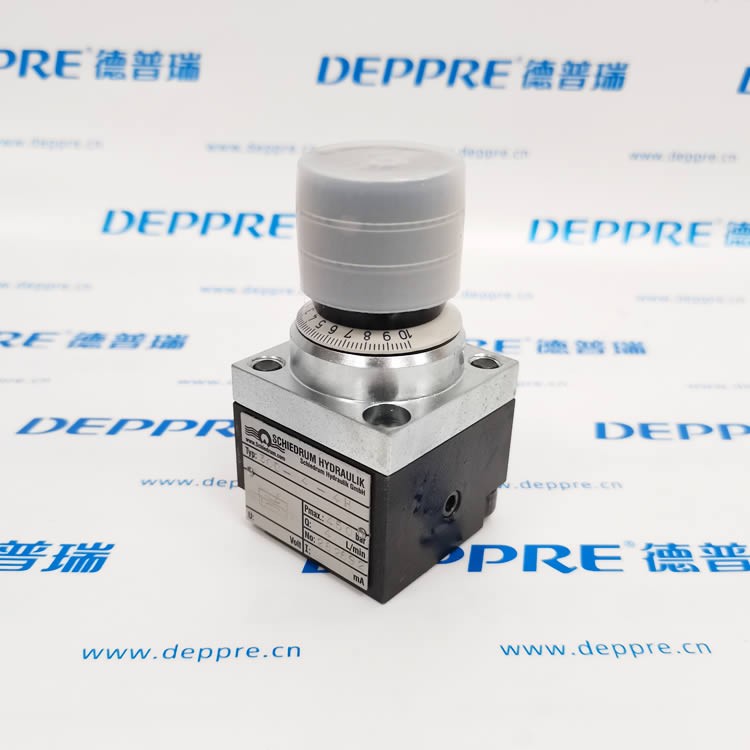

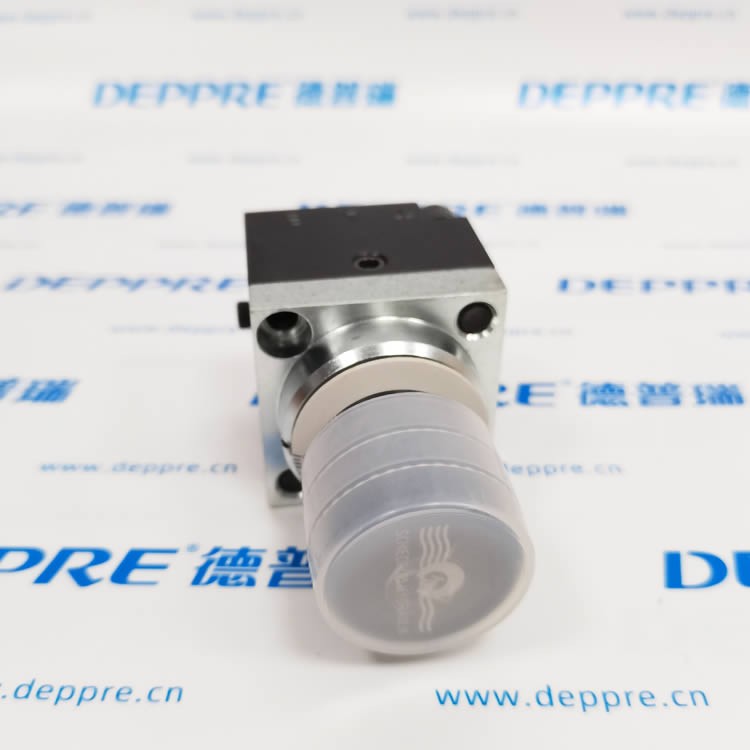

| 調節方式 | 頂部刻度旋鈕連續可調，可鎖定 |

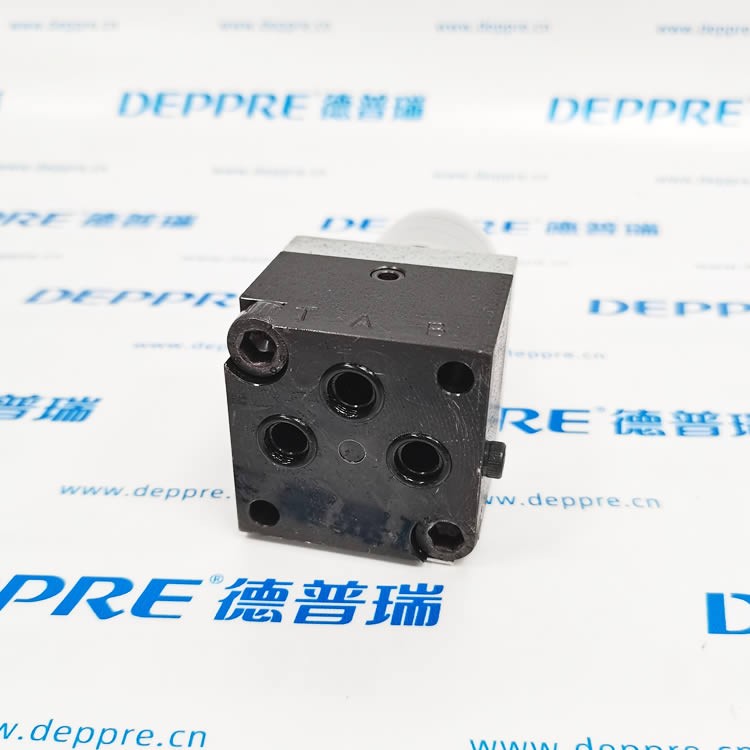

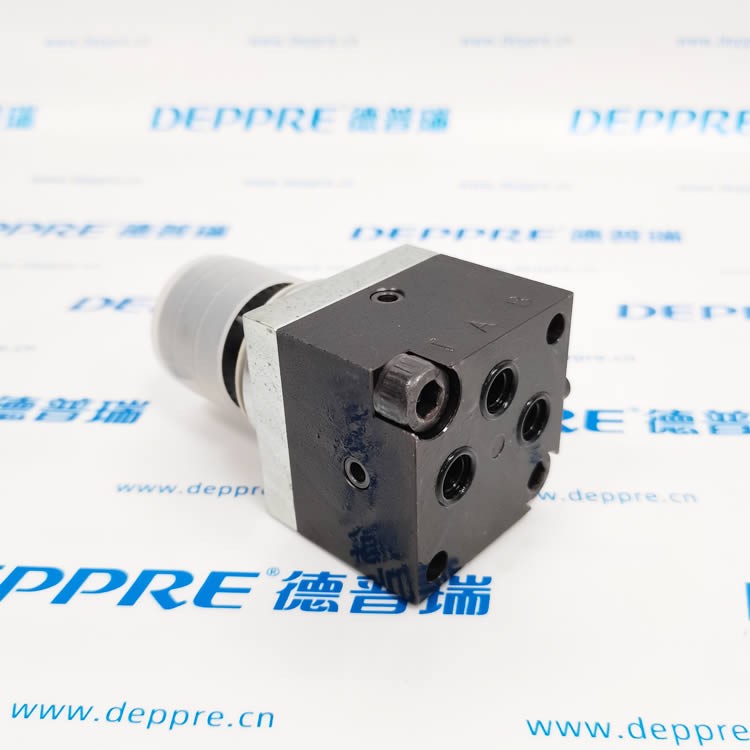

| 安裝形式 | 板式安裝（Schiedrum 標準安裝孔） |
| 閥結構 | 三通壓力補償，多余流量旁通回油 |
| 介質 | 礦物液壓油，可使用抗磨液壓油 |
| 油液粘度 | 20～300 mm2/s |
四、產品特點
壓力補償三通結構：負載壓力波動不會改變執行機構流量，保證油缸 / 馬達運行速度恒定。
帶刻度手動調節旋鈕，直觀讀取流量，旋鈕可鎖定，防止現場誤改動。
板式安裝，疊加式集成方便，節省液壓站空間。
響應穩定，低速流量控制精度好，無爬行現象。
高強度閥體，抗高壓沖擊，適合機床、工裝液壓系統長期連續運行。
五、典型應用場景
機床液壓進給油缸速度調節
自動化液壓工裝夾緊回路調速
液壓試驗臺、液壓專機恒定流量控制
輸送設備、升降機構液壓速度控制
