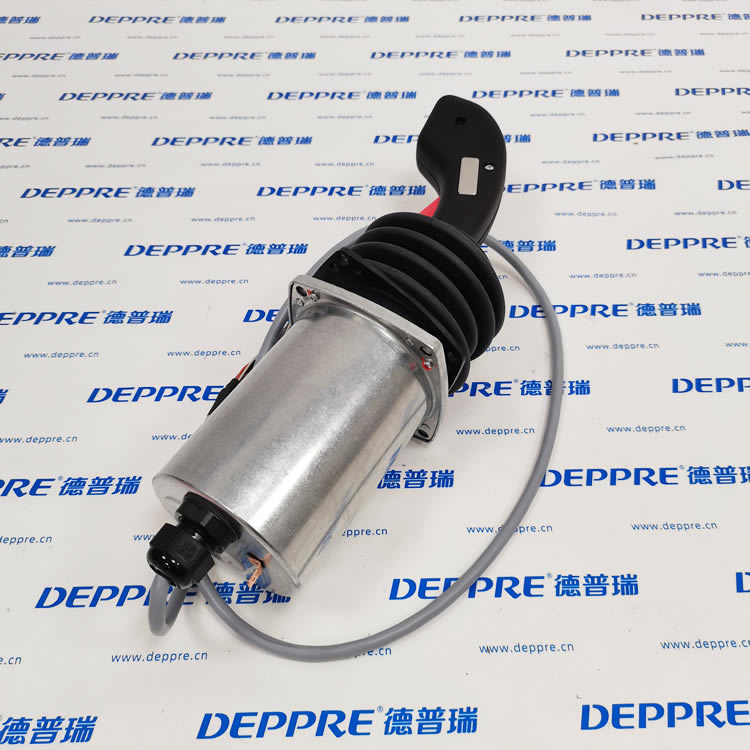

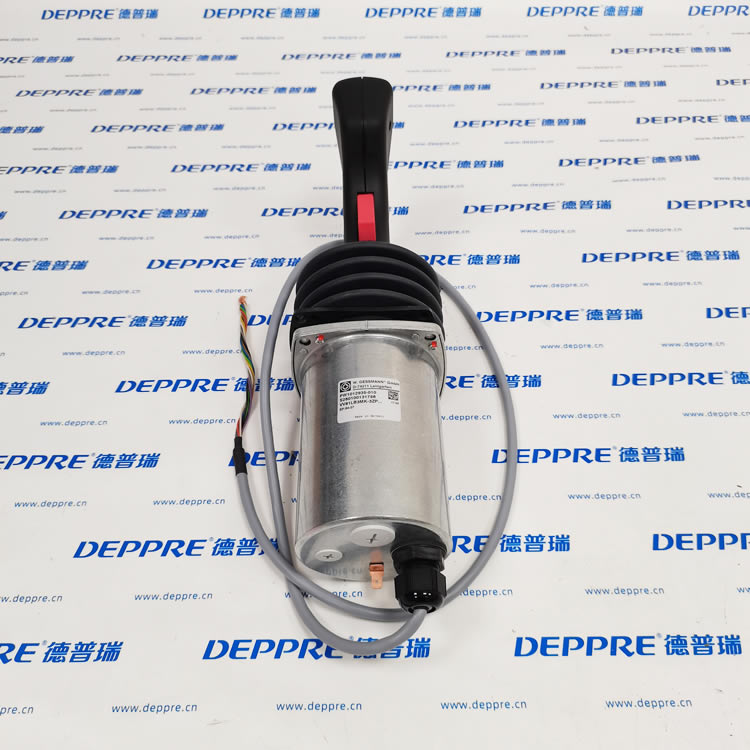

GESSMANN VV81LB3MK-3ZP（德國捷斯曼 多軸工業操縱桿）
VV81LB3MK-3ZP 是德國 W. GESSMANN GmbH（捷斯曼）VV8 系列的三通道電位器型多軸操縱桿，主打高可靠、強防護、長壽命，用于工程機械、起重設備、液壓系統的主令控制。
一、品牌與定位
制造商：W. GESSMANN GmbH（德國萊因加滕，60 年工業控制器經驗）
系列：VV8 系列（多軸、模塊化、重型操縱桿）
類型：3 軸電位器操縱桿（X/Y/Z 三向比例控制）
應用：起重機、挖掘機、裝載機、高空作業平臺、液壓站、港口機械
認證：CE、ISO 9001，符合 IEC 60947-5-1
二、型號解析（VV81LB3MK-3ZP）
VV81：系列代號（VV8 標準型，1 = 基礎版）
L：Left（左置），安裝方向左側
B：電位器（Potentiometer），模擬量輸出
3：3 軸控制（X/Y/Z 三向）
M：金屬底座，高強度耐磨
K：帶按鍵握把（頂部 / 側面按鈕）
3ZP：3 路電位器（Z = 電位器，P = 比例輸出）
三、核心技術參數
1）電氣特性
控制軸數：3 軸（X/Y/Z），比例無級調節
輸出信號：0.5–2.5–4.5V DC（5V 供電，中位 2.5V）
供電電壓：5V DC ±5%（控制器供電）
電位器阻值：5kΩ（標準），線性精度 ±0.5%
開關量：握把帶 2–4 個按鈕（可選常開 / 常閉）
絕緣電阻：≥1MΩ（500V DC）
2）機械性能
機械壽命：2000 萬次循環（VV8 系列，工業級）
操作力矩：X/Y 軸 3–5Nm，Z 軸 5–8Nm（帶摩擦阻尼）
行程角度：X/Y 軸 ±30°，Z 軸 ±45°
復位方式：自動中位復位（彈簧回彈）
底座材質：壓鑄鋁合金，防腐蝕、抗沖擊
3）環境與防護
防護等級：IP65（防塵、防噴水，適配戶外 / 潮濕）
工作溫度：?40℃…+60℃（寬溫，耐寒耐熱）
存儲溫度：?50℃…+80℃
耐候性：抗油、防水、耐紫外線、耐臭氧
振動 / 沖擊：5–2000Hz，10g（符合 EN 60068-2-6）
4）物理規格
尺寸（長 × 寬 × 高）：約 180×120×250mm
重量：約 3.5kg（金屬底座，穩固）
安裝方式：4 孔法蘭安裝（標準孔距）

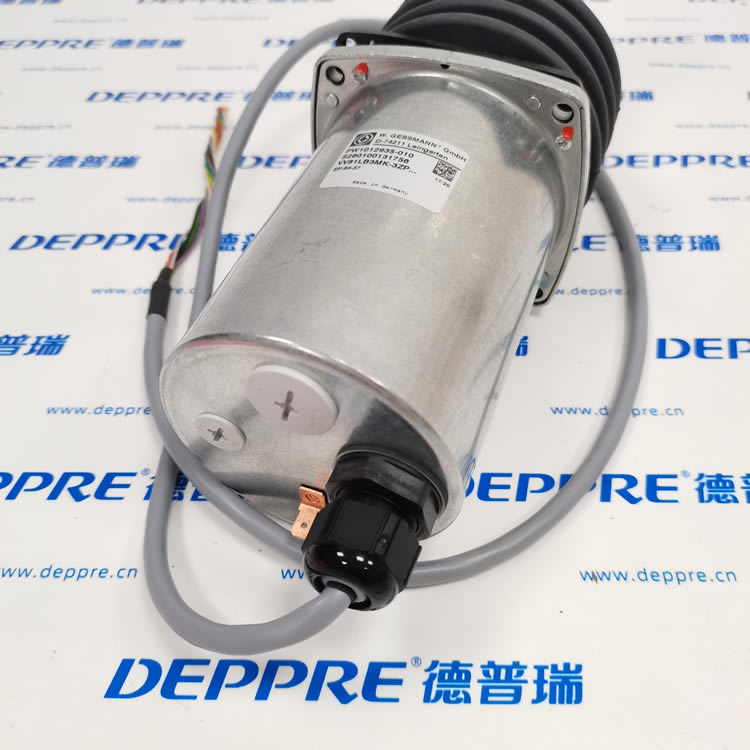

出線方式：底部密封電纜接頭（防水防塵）
四、結構特點
三通道獨立控制：X/Y/Z 三軸電位器獨立輸出，精準比例控制液壓流量 / 電機轉速
金屬?gòu)?qiáng)化底座：壓鑄鋁底座 + 內部金屬支架，抗沖擊、防變形，適配重型振動工況

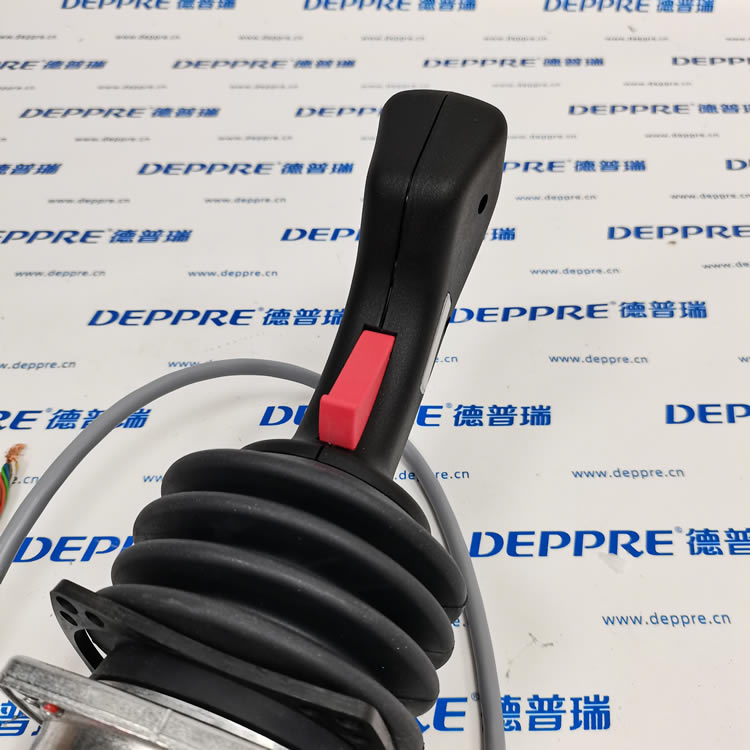

人體工學握把：防滑橡膠握把，帶2–4 個功能按鈕（如啟動 / 停止、急停、檔位切換）
全密封防護：IP65 防塵防水，可直接用于戶外、雨天、粉塵環境
長壽命設計：進口耐磨電位器 + 不銹鋼彈簧，2000 萬次免維護運行
模塊化定制：可定制軸數、輸出信號（電位器 / 編碼器）、按鈕數量、握把顏色
五、典型應用
工程機械：挖掘機、裝載機、推土機（控制動臂 / 斗桿 / 行走）
起重設備：汽車吊、履帶吊、龍門吊（控制起升 / 變幅 / 回轉）
高空作業：升降平臺、蜘蛛車（控制升降 / 伸縮 / 行走）
港口機械：集裝箱吊、堆高機（控制吊具 / 行走 / 轉向）
液壓系統：液壓站、測試臺（比例閥 / 伺服閥控制）
