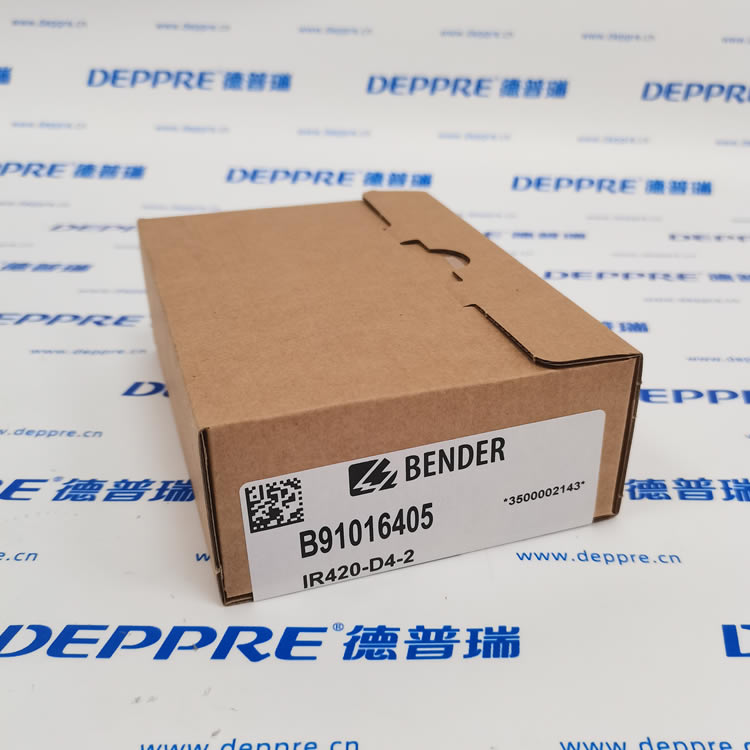

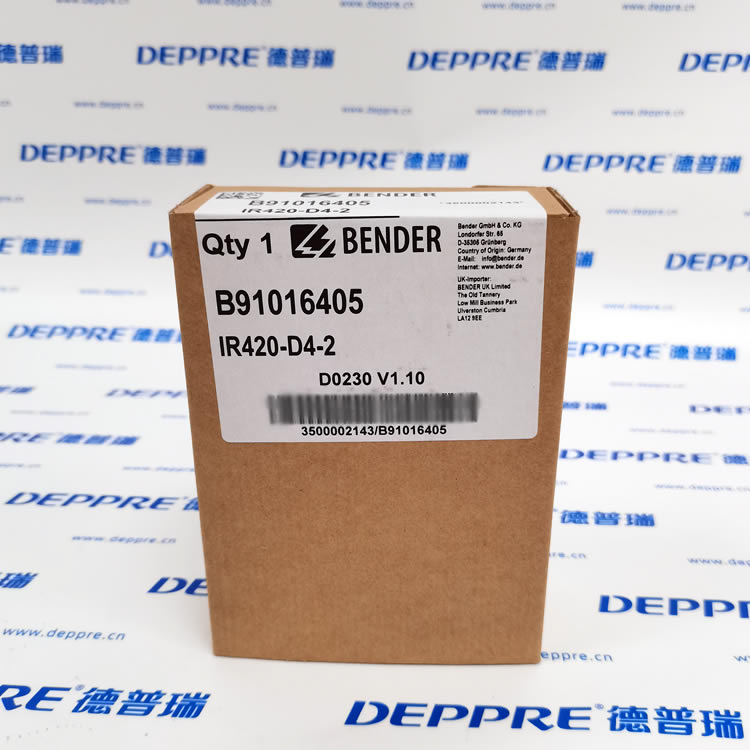

Bender IR420-D4-2 絕緣監視儀

品牌：本德?tīng)?Bender（德國）定位：IT 系統（不接地系統）絕緣監測裝置，適配交流 / 直流混合電網，工業、機床、船舶、光伏、醫療常用。

一、基礎信息

• 型號：IR420-D4-2

• 系列：IR420 絕緣監視模塊

• 適用系統：AC/DC IT 不接地電網

• 安裝：標準 DIN 導軌安裝

• 防護：IP40

二、核心電氣參數

1. 監測電壓范圍

• AC：0～690 V

• DC：0～800 V

2. 絕緣電阻閾值

• 預設報警值：50 kΩ（可現場調節）

• 測量范圍：1 kΩ ～ 1 MΩ

3. 響應時間：典型 ≤ 4 s

4. 工作電源：

• 供電電壓：AC/DC 24…240 V 寬幅供電

5. 輸出觸點

• 1 組繼電器轉換觸點（NO/NC）

• 觸點容量：AC 250 V / 2 A

6. 環境溫度：-20 ℃ ～ +60 ℃

三、功能特點

1. 交直流通用：可監測純交流、純直流、交直流混合 IT 系統

2. 連續絕緣監測：實時檢測相線 / 正極、中線 / 負極對地絕緣下降

3. 兩級報警：預報警 + 故障報警，指示燈區分狀態

4. 自檢功能：內置測試回路，支持手動 / 自動自檢

5. 抗干擾強：適配變頻器、伺服、整流負載等諧波場景

6. 故障記憶：可鎖定故障狀態，方便排查

四、型號釋義

• IR：Insulation Relay 絕緣監視繼電器

• 420：產品系列

• D4：適配 AC/DC 寬電壓、高兼容性 版本

• 2：標準繼電器輸出、基礎款配置

五、典型應用場景

• 工業機床、加工中心（IT 配電防漏電停機）

• 船舶、海上平臺電氣系統

• 光伏直流匯流箱、儲能系統

• 醫院手術室、ICU 醫用隔離電源

• 冶金、礦山、移動設備不接地電網

六、補充說明

• 工作前提：系統必須為 IT 不接地系統，TN/TN-S/TN-C 接地系統無法正常使用。

• 配套：可外接聲光報警器、PLC 數字量輸入，實現遠程報警與聯鎖。
