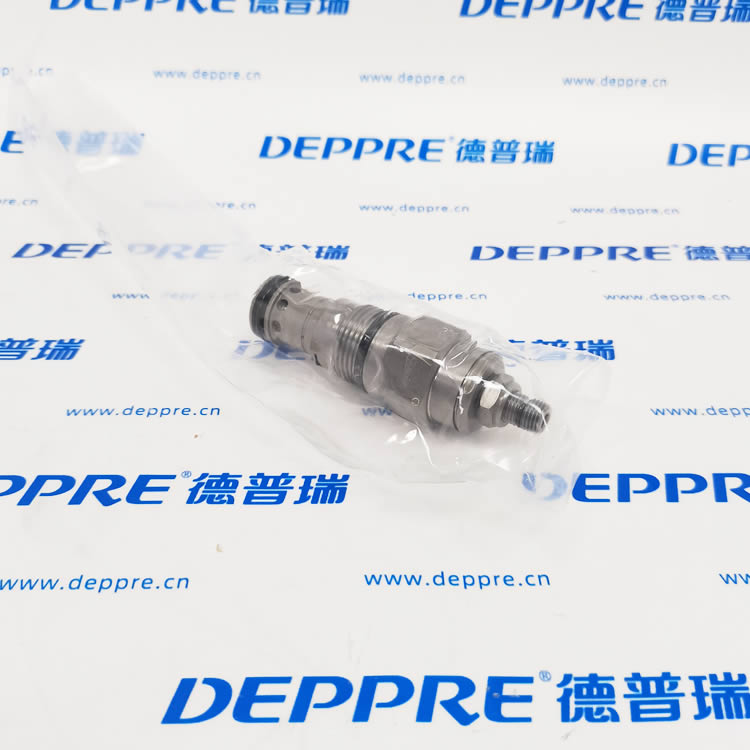

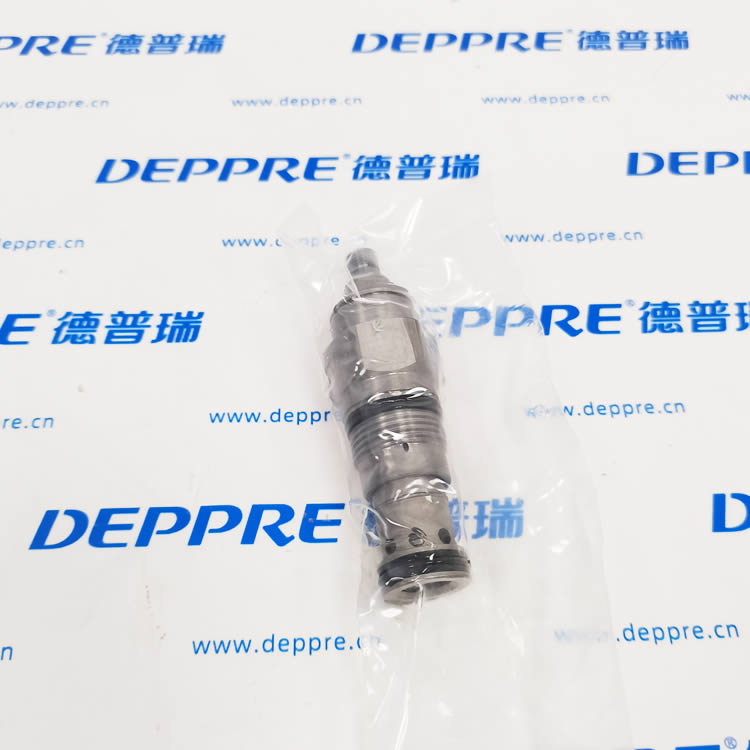

WINNER RP3A20AL 先導式平衡活塞溢流閥完整介紹
一、品牌基礎
WINNER（臺灣崴納 / 武漢機械），螺紋插裝閥專業廠商，RP 系列為先導式平衡活塞溢流閥，標準 3A-2 通用閥腔，可直接替換 SUN RPIC 系列溢流閥。
二、型號分段釋義 RP3A20AL
RP：Pilot Relief 先導平衡活塞式溢流閥（兩級泄壓，高壓大流量專用）
3A：標準 3A-2 插裝閥腔，兼容 SUN 3A 閥塊
20：彈簧規格代碼
A：4mm 內六角手動調壓螺桿，配防松鎖緊螺母
L：碳鋼閥體 + NBR 丁腈密封，適配常規礦物液壓油
三、核心技術參數
| 參數項目 | 規格 |
|---|---|
| 閥腔標準 | 3A-2（NFPA 標準） |
| 最大通流流量 | 95 L/min |
| 系統最高耐壓 | 350 bar（短時峰值） |
| 調壓區間（20 彈簧） | 14 ~ 210 bar |
| 結構形式 | 先導平衡活塞式，低壓力波動 |
| 安裝扭矩 | 60 ~ 70 N·m |
| 鎖緊螺母扭矩 | 9 ~ 10 N·m |
| 介質溫度 | -20℃ ~ +100℃ |
| 適配介質 | 礦物液壓油；高溫 / 合成油選 WL 氟密封款 |
| 泄漏量 | 穩壓工況泄漏遠低于直動 RD 系列 |
| 自重 | 約 0.32 kg |
四、結構與工作原理
兩級先導結構小先導錐閥 + 主平衡活塞，高壓大流量下壓力穩定性遠優于直動溢流閥，壓力波動極??；
穩壓邏輯系統壓力作用于先導閥芯，達到設定值先導開啟，主活塞兩端產生壓差，主閥開啟溢流，穩定系統壓力；
調壓機構頂部內六角螺桿順時針升壓、逆時針降壓，鎖緊螺母鎖死調壓值，避免設備振動導致壓力漂移；
平衡活塞設計主閥芯受力均衡，啟閉順滑，抗液壓沖擊，適合大流量主回路持續穩壓。
五、與 RD3A25AL 直動溢流閥核心區別
| 型號 | 結構 | 流量 | 穩壓特性 | 適用場景 |
|---|---|---|---|---|
| RP3A20AL | 先導平衡活塞 | 95 L/min | 壓力波動極小、穩壓精度高 | 液壓站主系統長期穩壓 |
| RD3A25AL | 直動錐閥 | 120 L/min | 高壓波動偏大、響應快 | 瞬時過載保護、小流量支路 |
六、產品優勢
穩壓精度高：先導平衡結構，負載變化時壓力漂移小，適合需要穩定壓力的成型設備；
大流量適配，可作為液壓站主溢流閥長期連續工作；
3A-2 通用閥腔，與 SUN、海德福斯同規格閥互換無需改閥塊；
活塞密封泄漏低，系統保壓性能優秀；
全金屬閥芯閥體，耐粉塵雜質，適配壓鑄、注塑、鍛壓惡劣工況。
七、典型應用場景
注塑機、壓鑄機液壓站主回路穩壓過載保護；
大型機床、風機齒輪箱集中潤滑高壓供油穩壓；
自動化高壓夾具、拉伸成型設備壓力穩定控制；
工程機械、液壓試驗臺主壓力調節。
