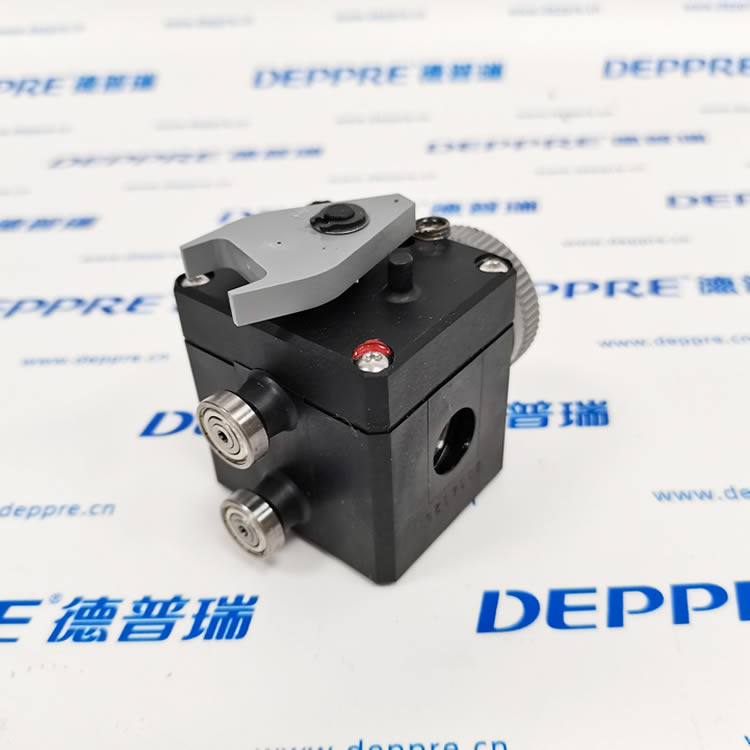

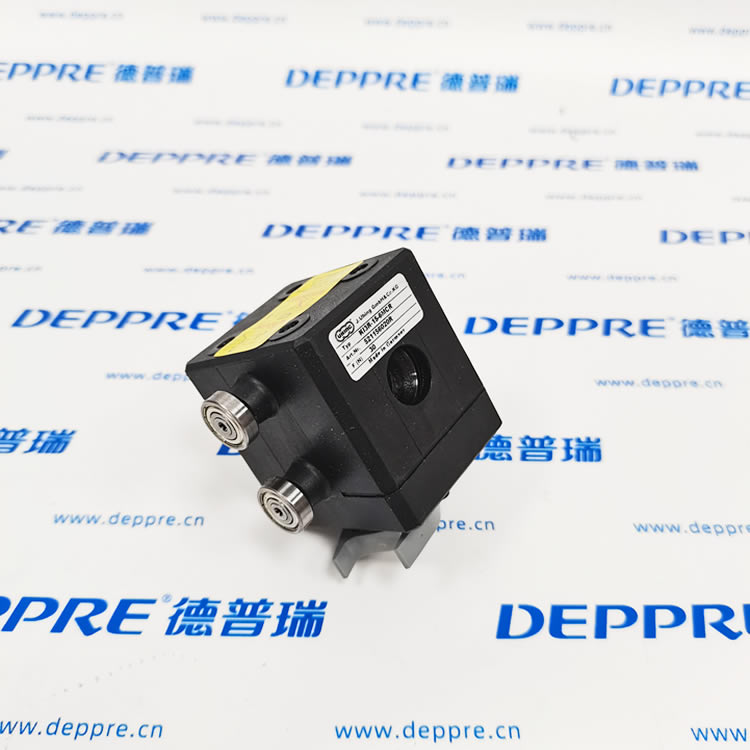

UHING KI3R?15?6MCR德國 Uhing 微型滾環驅動 / 微型排線器，用于精密卷繞往復排線

一、型號解讀（KI3R?15?6MCR）

• KI3R：KI 系列、3 滾環、右旋（R）

• 15：適配光軸直徑 ?15 mm

• 6MCR：

• 6：最大導程 6 mm/r（可調）

• M：機械瞬時換向（彈簧式）

• C：刻度盤調節導程

• R：后側防轉滾輪（需配防轉桿）

• 訂貨號：KI3R?15?6MCR / 521156020R

二、核心參數

• 重量：0.28 kg

• 最大軸向推力：30 N

• 驅動扭矩：6±0.5 Ncm

• 導程范圍：0～6.2 mm/r（刻度盤可調）

• 換向方式：機械彈簧瞬時換向

• 防轉配置：后側滾輪（R）

• 適配軸速：5–3000 rpm（建議≤1500 rpm）

• 工作溫度：?10°C 至 +80°C

• 旋轉方向：右旋（R）

三、工作原理

滾環組內環抱緊光軸，靠摩擦傳動將光軸旋轉轉為往復直線運動；無需齒輪 / 皮帶，導程可調、可設為 0，配合行程擋塊可實現自動換向與精密排線。

四、典型應用

• 線纜、光纖、漆包線、金屬微絲卷繞

• 紡織、繩帶、薄膜、無紡布精密收卷

• 小型繞線機、絞線機、成圈機

• 電子元件、醫療器械、精密儀器制造

五、主要特點

1. 微型緊湊：體積小、重量輕，適合狹小空間

2. 精密可控：導程刻度可調，排線均勻、精度高

3. 高效穩定：摩擦傳動無間隙，高速運行平穩、噪音低

4. 安裝簡便：直接套入 ?15 光軸，配防轉桿即可

5. 耐用可靠：德國工藝，滾環耐磨、壽命長
