IGUS 2400.03.075（10 節）+2030.12PZB（1 套 A1）整套完整解析

一、型號拆分釋義

整套物料：2400.03.075 ×10 節 + 2030.12PZB 1 套 (A1)

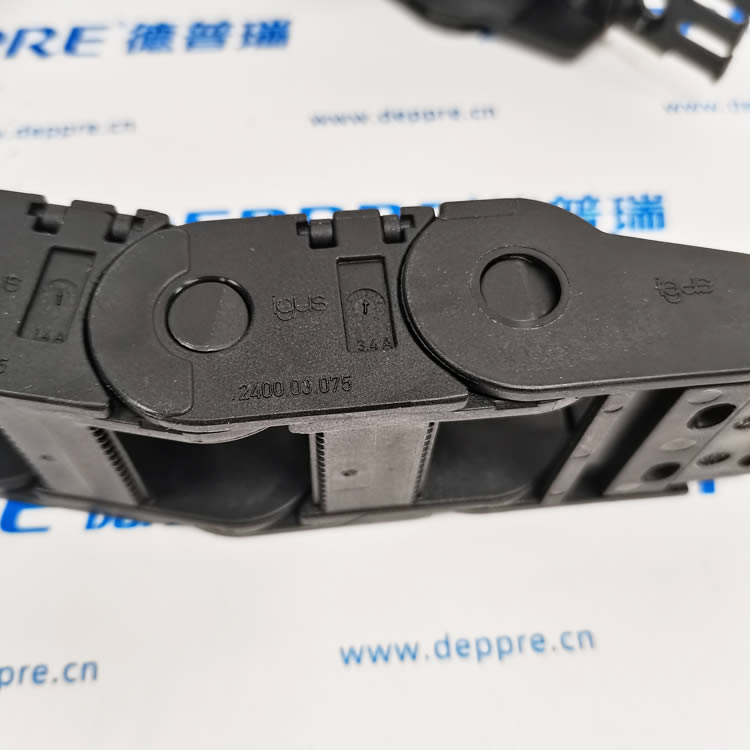

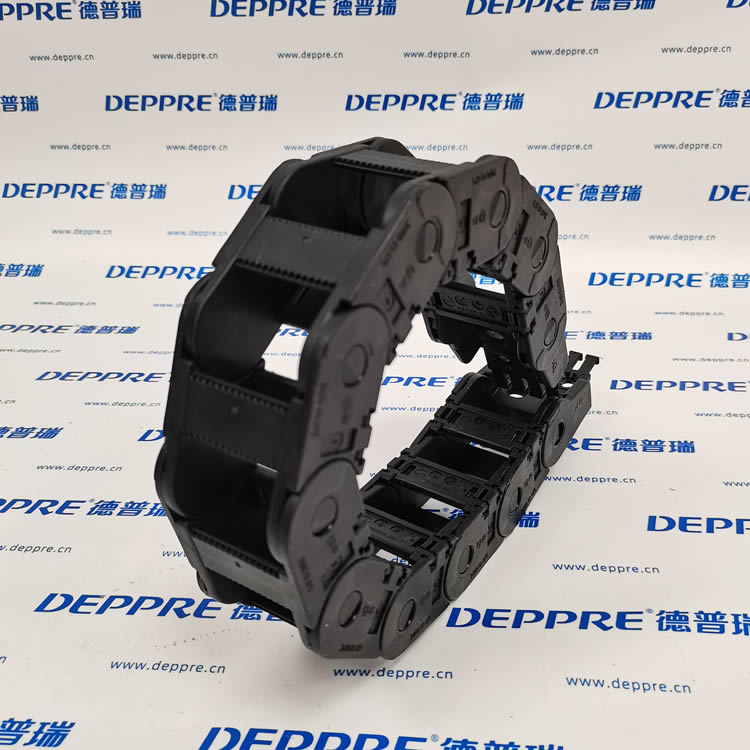

1、拖鏈主體 2400.03.075

1. 2400：E2/000 中型拖鏈系列，內半徑雙側可開啟橫桿，穿線檢修方便易格斯

2. 03：內部?jī)魧?Bi=38mm

3. 075：最小彎曲半徑 R=75mm

4. 數量：10 節單節鏈節，節距 46mm，總長度 = 10×46=460mm

核心尺寸參數

• 內高 Hi=25mm，單根線纜最大外徑≤23mm

• 外寬 Ba=54mm，外高 Ha=35mm

• 材質：igumid G 耐磨改性工程塑料，耐切削液、液壓油、潤滑脂

• 運行性能：最高速度 20m/s，最大架空長度 2.25m，支持動力線 + DB9 通訊線 + 氣管同走，可加裝分隔片強弱電隔離易格斯

2、安裝接頭 2030.12PZB（A1 整套）

1. 2030：適配 2400/2500 系列拖鏈的固定 / 活動端頭支架套件

2. 12：鎖止式固定結構（PZ = 鎖死型，區別可擺動 34 型）

3. PZB：成套端頭（含固定端 + 移動端各 1 組，完整一套）

4. A1：無扎帶安裝板標準款，純塑膠鎖止支架，90° 標準安裝角度

功能說明

• 一套包含 4 件支架：2 個帶銷端頭、2 個帶孔端頭，分別安裝拖鏈固定端（機柜）與移動端（滑臺）

• 鎖止結構抗震，適配機床往復振動工況，完美匹配內寬 38mm 的 2400.03 系列拖鏈

二、整套組成匯總

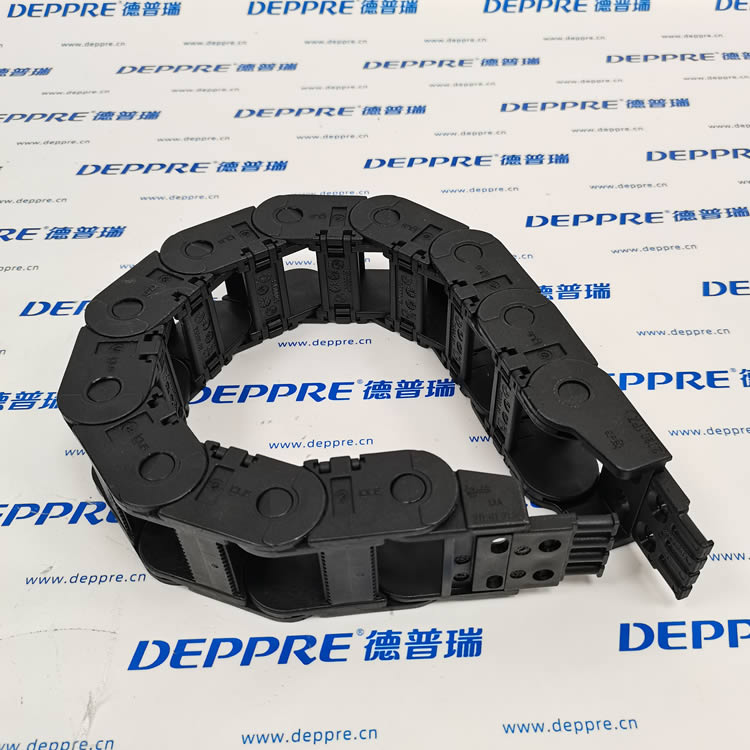

1. 拖鏈段：2400.03.075 鏈節 ×10 節，總長 460mm；

2. 安裝附件：2030.12PZB (A1) 端頭套件 ×1 套（固定 + 移動兩端完整配套）。

三、產品優勢

1. 內開式橫桿，后期添加 DB9 通訊線、傳感器信號線無需拆解整段拖鏈；

2. R75 大彎曲半徑，保護伺服編碼器線、氣動軟管，長期往復不易破皮；

3. igumid G 材質耐機床油霧、冷卻液，適配液壓站、加工中心惡劣環境；

4. 12 型鎖止端頭剛性強，沖壓、線性模組高加速度運行不松脫；

5. 內部可加分隔片，動力電纜與 D-SUB9PIN 通訊線分層布置，降低電磁干擾。

四、適配應用（匹配你設備清單）

1. 數控機床小型伺服滑臺，保護 DB9 編碼器線、伺服動力線；

2. Woerner 潤滑移動分配器油管、流量傳感器信號線防護；

3. 液壓測試臺、氣密性工裝移動線纜 / 氣管導向；

4. AIGNEP 電磁閥氣管、AMCI 模塊通訊走線拖曳防護。

五、使用要點

1. 線纜填充率控制 40%~60%，預留活動間隙；強弱電用分隔片分開排布；

2. 固定端、移動端全部使用 2030.12PZB 鎖死支架，螺栓鎖緊防振動松動；

3. 油污工況定期清理鏈節內部金屬碎屑，延長線纜與拖鏈壽命。
