PIMATIC PIC-80 原廠完整產品介紹
一、品牌與型號基礎信息
原廠品牌：PIMATIC（芬蘭原裝工業氣動品牌，國內俗稱匹邁泰克）
完整備件型號：SEAL KIT PIC-80
芬蘭標注釋義：標簽TIIVISTESARJA = 密封修理包（芬蘭工業通用標注）
產品屬性：芬蘭 PIMATIC 氣缸專用原廠整套密封易損件，全新原裝成套備件，單套重量約 1kg。

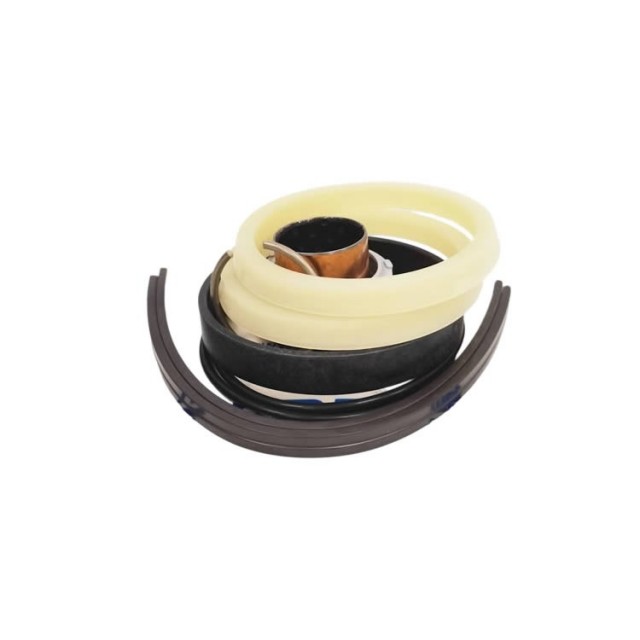

二、套件內部全套配件（實拍實物對應）
整套配齊氣缸全部密封易損件，無需單獨采購散件：
聚氨酯 PU 活塞主密封環（米黃色耐磨環）：隔離氣缸前后氣腔，抗擠壓、高耐磨；
活塞桿 NBR 主油封（黑色橡膠）：阻擋活塞桿向外漏氣，隔絕粉塵水汽；
前端防塵圈：過濾外部粉塵，保護活塞桿表面不被劃傷；
全套靜密封 O 型圈：氣缸兩端端蓋、緩沖調節閥、氣口通用密封；
活塞 / 活塞桿導向耐磨環：降低金屬往復摩擦，延長氣缸使用壽命。
三、核心材質與技術工況參數
1. 密封材質配置
活塞環：高耐磨聚氨酯 PU，抗撕裂、耐壓縮永久變形；
油封 / O 型圈：NBR 丁腈橡膠，適配壓縮空氣、耐氣動潤滑油脂；
防塵圈：復合織物橡膠，防水霧、粉塵。
2. 適配氣缸工況
適配氣缸內徑：80mm
介質：干燥潔凈壓縮空氣
標準工作氣壓：4–10bar（1.0MPa 最大耐壓）
工作溫度范圍：-20℃ ~ +80℃
最大往復運動速度：1.2m/s
氣缸標配可調氣動緩沖，適配重型工業往復負載。
四、適配 PIMATIC 氣缸機型
PIC-80 僅適配芬蘭 PIMATIC 標準 P2020 系列拉桿氣缸（缸徑 80mm），例如：
P2020RT-80 標準拉桿氣缸
P2020V-80 帶緩沖重載氣缸所有 80 缸徑 P2020 系列氣缸通用此款維修包，不兼容國產、德系 FESTO、日系氣缸。
五、產品核心優勢
原廠成套匹配：所有密封件槽型、尺寸完全對應 PIMATIC 80 缸氣缸，直接替換，杜絕非標密封件快速磨損、漏氣問題；
一站式維修備件：氣缸所有易損密封件全部配齊，氣缸漏氣、推力不足、保壓失效時，一套即可完成全部修復；
長效耐磨材質：聚氨酯活塞環耐磨性能遠超普通橡膠密封，大幅延長氣缸免維護周期；
工業重載適配：適配自動化產線高頻往復、重型夾緊工況，耐受氣源 4–10bar 寬壓力波動。
六、典型應用行業
汽車零部件裝配工裝氣動夾緊氣缸；
木工、金屬切削加工設備氣動執行元件；
造紙、印刷流水線芬蘭原裝氣動氣缸；
重型自動化產線升降、推拉重載氣缸。
七、安裝操作要點
維修前切斷氣缸氣源，完全釋放缸內壓力；
拆解氣缸兩端端蓋，取出活塞與活塞桿組件，徹底清理缸筒、密封槽粉塵雜質；
新密封件涂抹氣動專用潤滑脂，區分密封唇安裝方向（唇口朝向壓力腔），避免密封環扭曲破損；
依次裝配活塞組件、端蓋，對角均勻鎖緊螺栓；裝配完成后通氣測試氣缸氣密性與往復運行。
