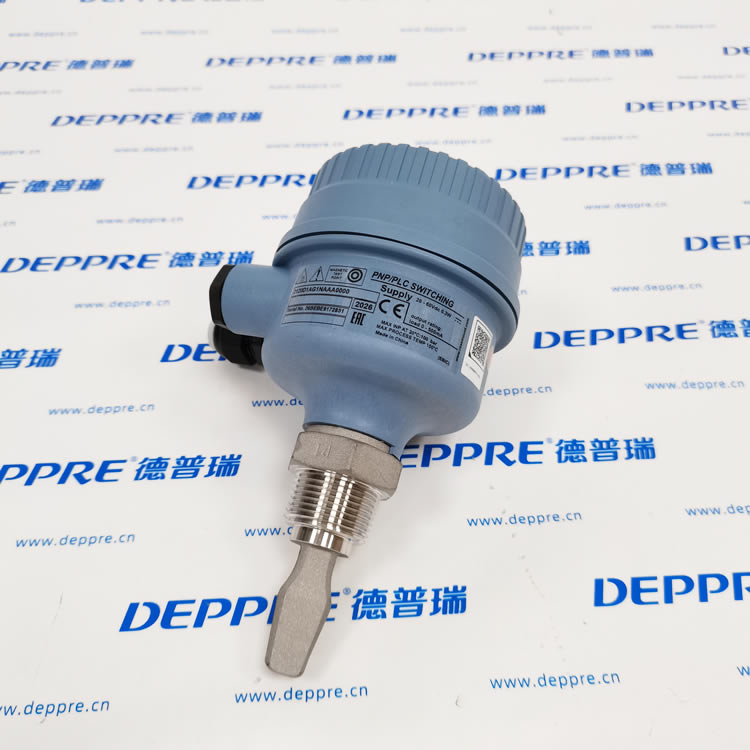

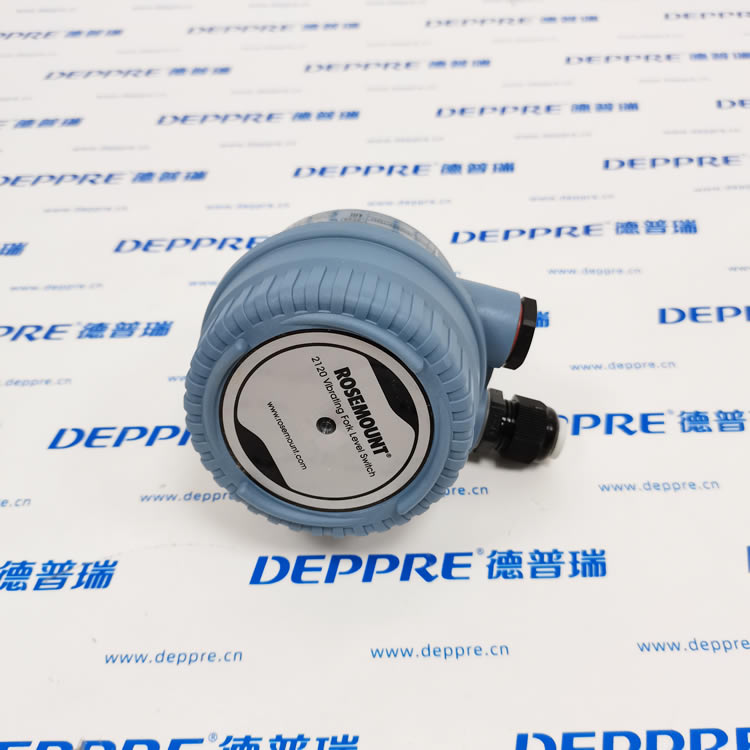

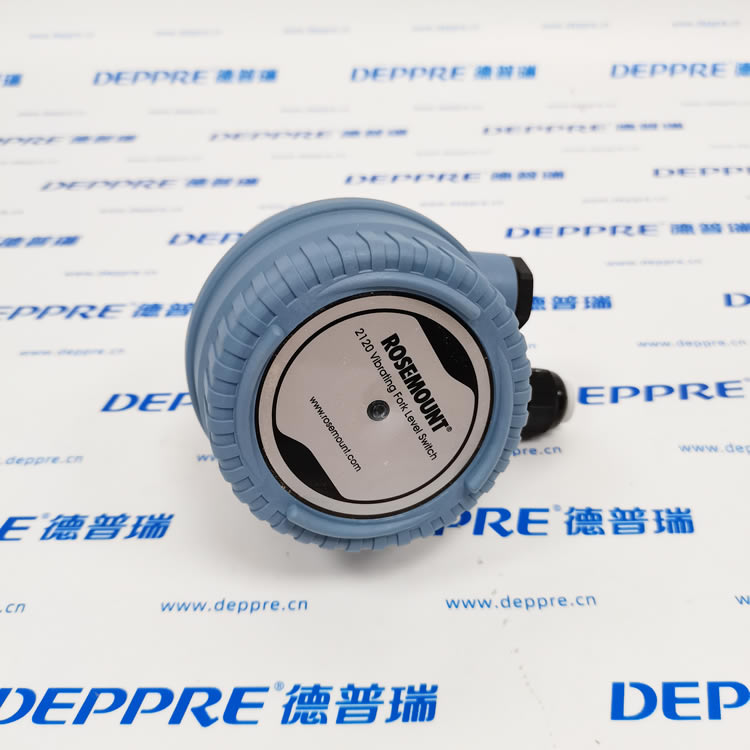

ROSEMOUNT 2120 振動音叉式液位開關（完整介紹）

Rosemount 2120 是艾默生（Emerson）旗下通用型、高可靠振動音叉液位開關，用于儲罐 / 管道的高低液位報警、泵空轉保護、防溢出，主打免校準、免維護、SIL2 安全認證、衛生級可選。

一、測量原理

• 壓電晶體驅動音叉以約 1300 Hz固有頻率振動。

• 音叉接觸液體 → 阻尼增大 → 頻率下降；離開液體則頻率回升。

• 電路檢測頻率變化，輸出開關信號（高 / 低液位）。

• 無可動部件，不受泡沫、湍流、氣泡、粘附影響。

二、核心優勢

• 免校準、即裝即用，無需現場標定。

• SIL2 安全認證（IEC 61508），可用于防溢出、泵保護等安全關鍵回路。

• “快滴” 音叉設計：高粘度液體（≤10,000 cP）響應更快。

• 可調延遲（0–60 秒）：抗飛濺、湍流誤動作。

  心跳 LED + 電子自檢：實時診斷，故障可視化。

  磁性測試點：不停產即可功能測試。

  衛生級認證：3?A、EHEDG，符合 FDA/EC 1935/2004，適用于食品 / 制藥。

三、技術規格（典型值）

• 測量介質：液體（最小密度 600 kg/m3）

• 粘度范圍：0.2 ~ 10,000 cP

• 溫度范圍：?40℃ ~ +150℃

• 壓力范圍：全真空～100 bar（1450 psi）

• 供電：

• AC：20–264 VAC

• DC：20–60 VDC；12 VDC（太陽能 / 電池供電）

• 輸出信號：繼電器、PLC/PNP、NAMUR（8/16 mA）、直接負載

• 接液材質：316/316L 不銹鋼（標準）、哈氏合金（可選）

• 過程連接：1"NPT、1" BSP、法蘭、衛生卡箍

• 音叉長度：標準 60 mm；可延長至 2000 mm

四、型號解析（示例：2120D0DV1E1SM0600Q4）

• 2120：系列（振動音叉液位開關）

• D：接液材質 316/316L 不銹鋼

• 0：過程連接 1" NPT 內螺紋

• D：輸出 繼電器 DPCO

• V：供電 通用 AC/DC

• 1：表面處理 標準（非衛生）

• E1：防爆 ATEX Ex d IIC T6

• S：外殼 不銹鋼

• M0600：音叉長度 600 mm

• Q4：證書 出廠測試報告

五、典型應用

• 化工 / 石化：儲罐高低液位報警、泵保護。

• 食品 / 制藥：衛生級容器液位檢測（3?A/EHEDG）。

• 水處理：污水池、沉淀池液位控制。

• 能源：電廠冷凝水、潤滑油箱液位監測。

• 船舶 / 離岸：防爆場合、12 VDC 太陽能供電系統。
