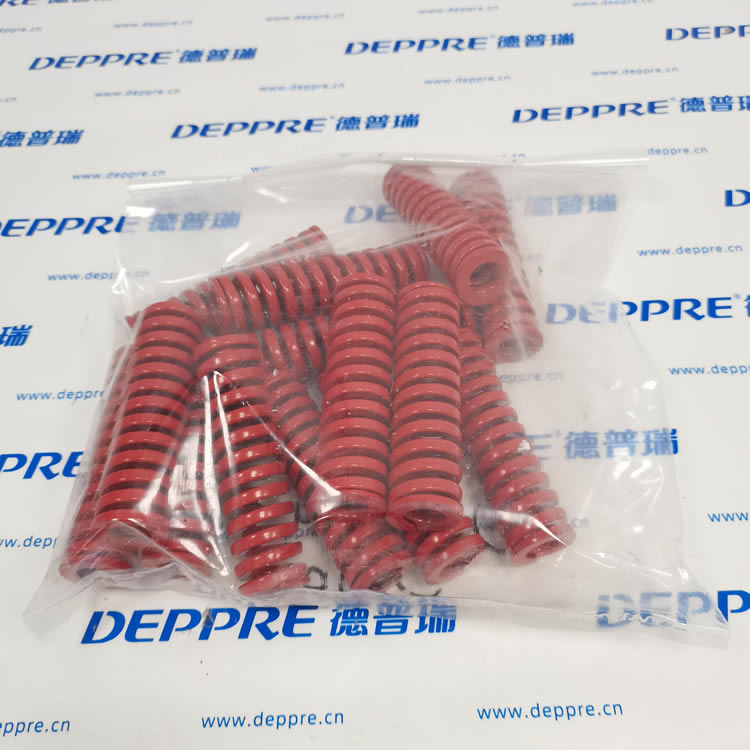

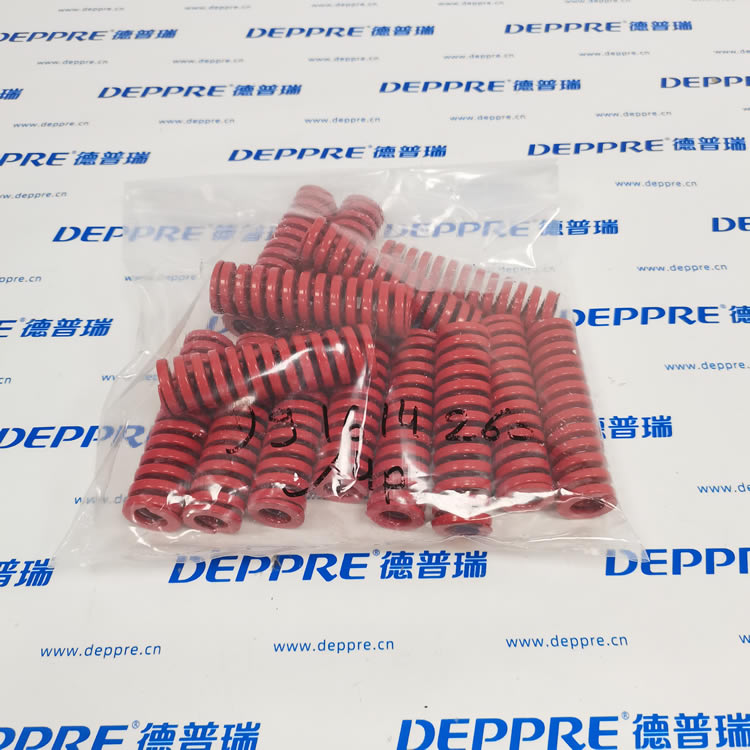

DANLY 9-1614-260（DieMax XL 紅色重載模具彈簧）

9-1614-260 是德國 / 美國 DANLY（丹利）DieMax XL 系列矩形鋼絲壓縮彈簧，紅色 = 重載（Heavy Load），用于高載荷沖壓模、工裝夾具、自動化設備的彈性支撐、頂料、壓邊與復位機構。

一、型號解析（9-1614-260）

• 9：DieMax XL 系列代號

• 16：孔徑 1"（25.4 mm）

• 14：自由長度 3.5"（89 mm）

• 260：重載（紅色，26=Heavy Load）

二、關鍵尺寸（英制 / 公制）

• 孔徑 A：1" ≈ 25.4 mm

• 推薦桿徑：1/2" ≈ 12.7 mm

• 自由長度 C：3.5" ≈ 89 mm

• 鋼絲截面：矩形（Rectangular）

• 顏色：紅色（重載）

三、力學參數（同系列標準推算 + 行業典型值）

• 彈簧常數 K：約 120 N/mm（68.5 lbs/0.1in）

• 額定壓縮量：≤ 30% 自由長度（≈26.7 mm）

• 最大壓縮量：≤ 40%（≈35.6 mm）

• 極限載荷（壓并）：≈ 8000 N（1800 lbs）

• 工作溫度：?40℃～+220℃

四、材料與結構特點

• 材質：鉻硅合金鋼（Chrome?Silicon），真空脫氣處理，高抗拉、抗疲勞、耐高溫。

• 結構：矩形鋼絲冷卷、端面磨平、垂直度好、抗偏載；梯形截面降低應力集中。

• 壽命：額定載荷下 **≥100 萬次循環 **。

• 互換性：符合 ISO 10243、ASTM A1000?99，可與 MISUMI、Raymond 等同規格互換。

五、典型應用

• 沖壓模具：汽車覆蓋件模、厚板沖裁模的頂料、壓邊、卸料、滑塊復位。

• 工裝夾具：重型夾具、焊接工裝的彈性壓緊、間隙補償。

• 自動化設備：重載緩沖、張緊、減震裝置。

• 注塑模：大型模具頂出、保壓緩沖、滑塊復位。
