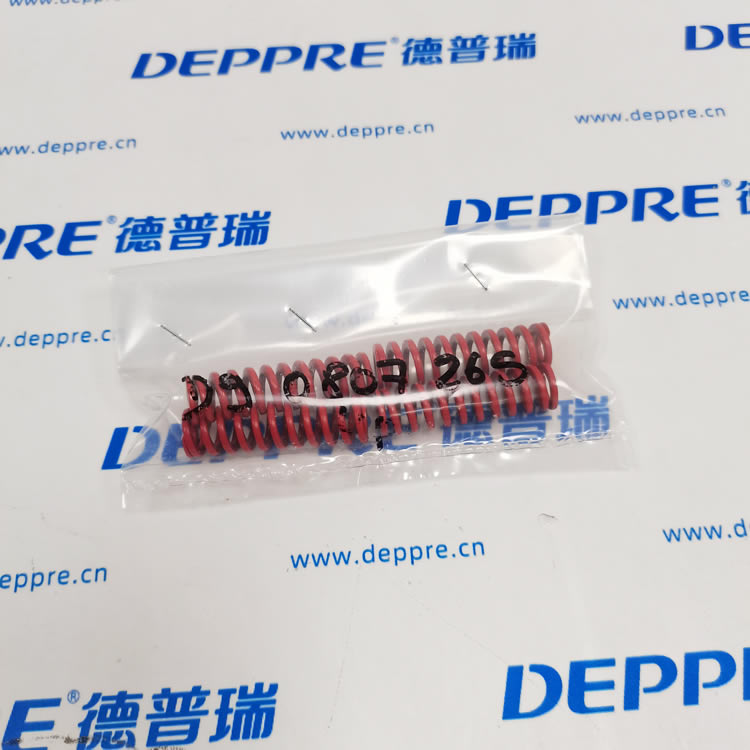

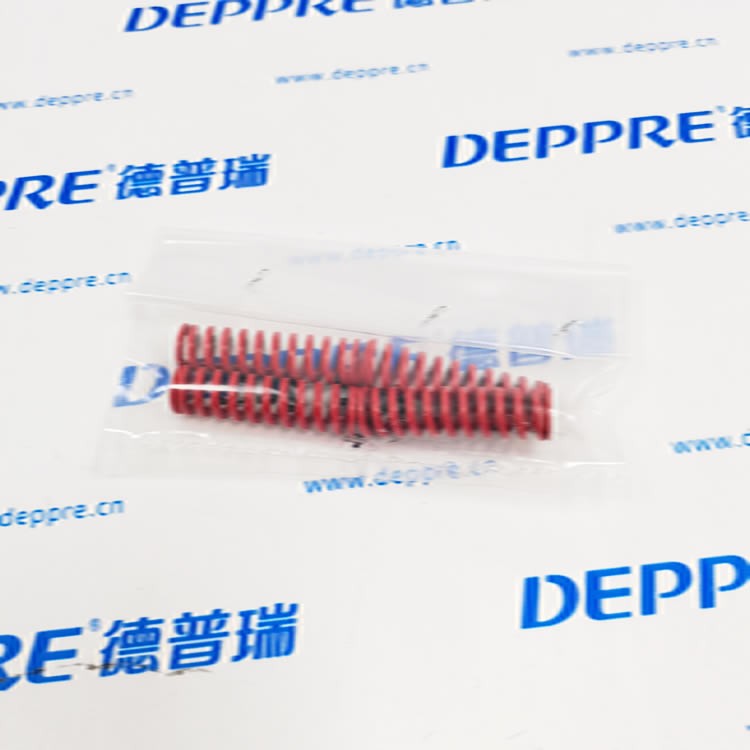

DANLY 9-0807-265｜DieMax XL 紅色重載模具彈簧

一、型號拆分

• 9：DieMax XL 全系列矩形鋼絲模具彈簧

• 08：安裝孔徑 1/2" = 12.7mm

• 07：自由長度 1.75" = 44.5mm

• 265：紅色?Heavy Load 重載

二、外形尺寸

• 適配安裝孔：12.7mm（1/2 英寸）

• 推薦導向桿：7.1mm（9/32"）

• 自由總長：44.5mm

• 線體：矩形鉻硅鋼，兩端精密平磨；外觀紅色

三、力學參數

• 彈簧剛度 K：≈112 N/mm（63lb/0.1in）

• 額定安全壓縮：30% 自由長≈13.35mm（推薦工作行程）

• 極限壓并壓縮：40% 自由長≈17.8mm

• 壓并極限載荷：≈3050N（685LBS）

• 使用溫度：-40℃～+220℃，耐高溫工況優選

四、材質與產品特性

1. 材質：真空冶煉鉻硅合金鋼 ASTM A1000，高抗拉、抗疲勞、不易永久壓塌變形

2. 結構：梯形矩形線材，應力低、抗偏載，額定工況≥100 萬次疲勞壽命

3. 標準：符合 ISO10243，可與米思米、Raymond 同規格紅彈互換

五、適用場景

• 厚料沖裁模、折彎模卸料板、壓料板重載復位

• 高壓緊力工裝夾具、焊接治具彈性頂緊

• 注塑模大鎖模力滑塊、頂出機構

• 自動化設備重載緩沖、張緊裝置
