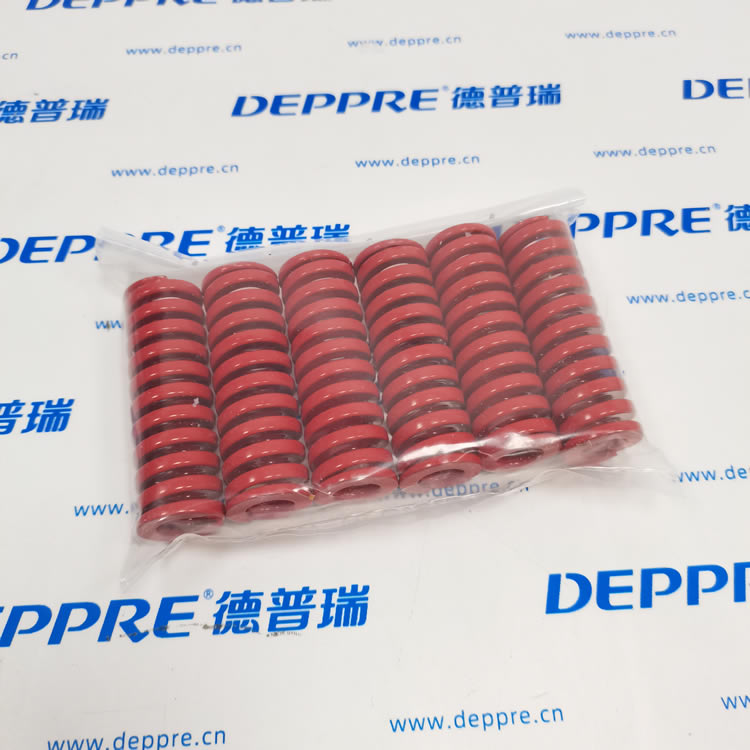

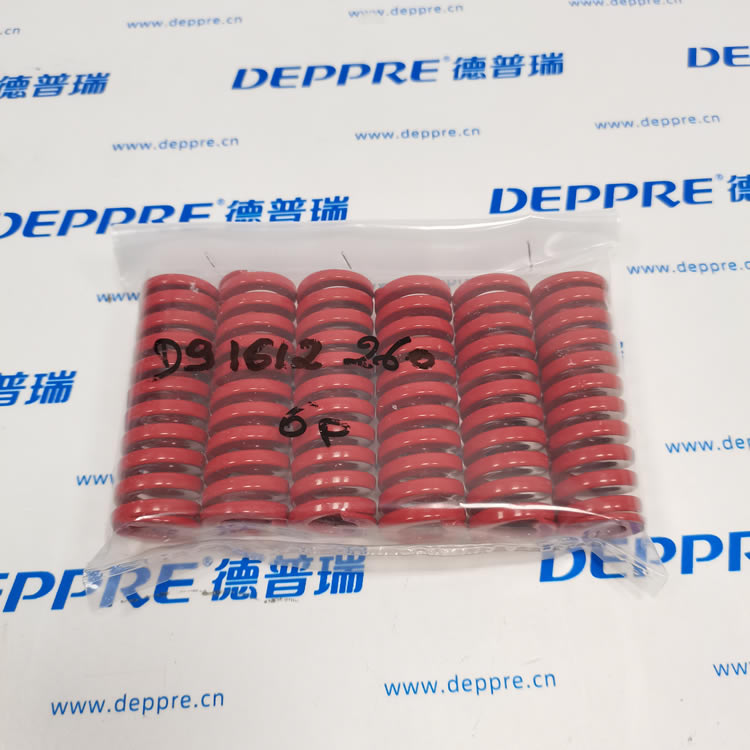

DANLY 9-1612-260｜DieMax XL 紅色重載 HEAVY LOAD 模具彈簧

一、型號拆解

• 9：DieMax XL 全系列 D 形截面鉻硅模具彈簧

• 16：安裝孔徑 1"=25.4mm

• 12：自由長度 3"=76.2mm

• 260：紅色?Heavy 重載型

二、外形尺寸

• 安裝沉孔：25.4mm（1 英寸）

• 配套導向芯軸：1/2"=12.7mm

• 自由總長：76.2mm

• 兩端平磨、外觀紅色涂裝，D 形梯形線材繞制

三、力學參數

• 彈簧剛度 K：≈47.8 N/mm（26.8lb/0.1in）

• 推薦安全壓縮 30% 行程≈22.9mm（最優使用壽命）

• 極限壓并壓縮：40% 自由長≈30.5mm

• 壓并極限載荷：≈10900N（2450LBS）

• 使用溫度：-40℃～+220℃，耐高溫沖壓工況

四、材質與產品特性

1. 材質：真空冶煉 ASTM A1000 鉻硅合金鋼，噴丸 + 預壓處理，抗疲勞不易永久塌圈

2. D 形截面：同等外徑比普通矩形彈簧多 15% 用料、應力更低、壽命提升 30%

3. 額定往復壽命≥100 萬次，符合 ISO10243 標準，可與米思米同規格紅彈互換

五、適用場景

1. 汽車厚板沖壓模、重型折彎模卸料 / 壓料板

2. 大型注塑模滑塊鎖緊、重載頂出機構

3. 重型工裝夾具、液壓治具彈性壓緊

4. 自動化設備重載緩沖、張緊裝置
