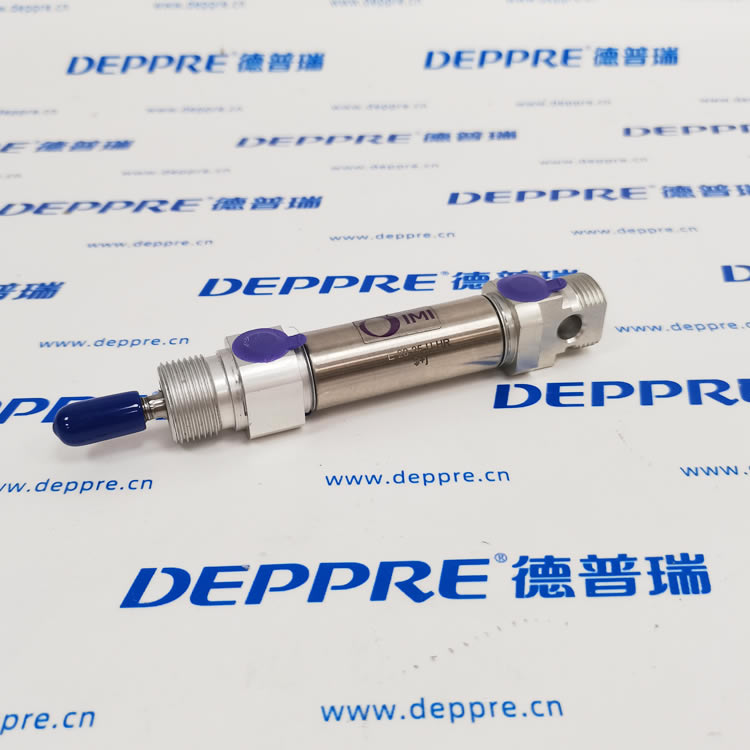

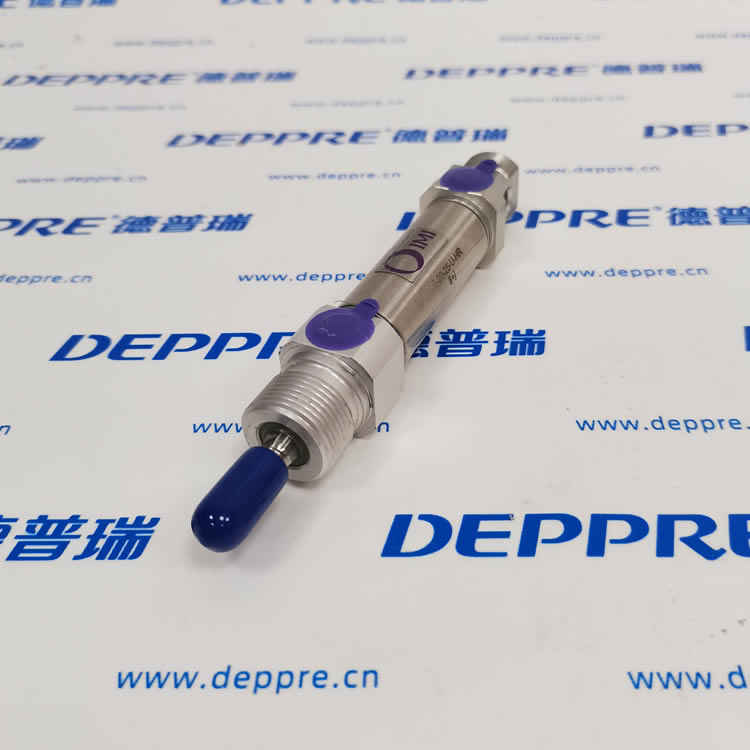

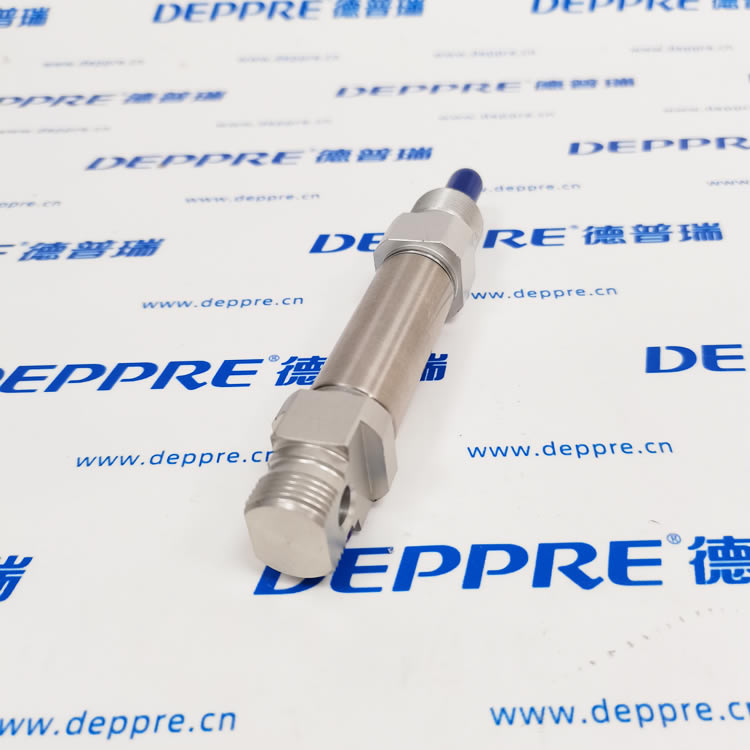

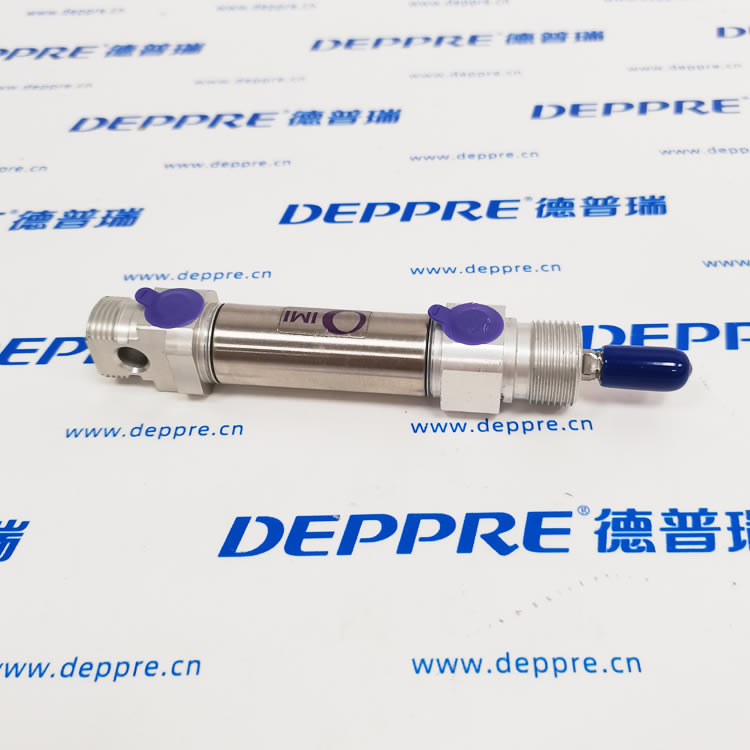

IMI Bimba E-20-25-U-11R 不銹鋼迷你氣缸（ISO6432 標準）

一、型號分段釋義

E-20-25-U-11R

1. E：Bimba E 系列，ISO6432 歐標不銹鋼迷你氣缸，雙作用單桿

2. 20：缸徑 Φ20mm

3. 25：標準行程 25mm

4. U=Universal：通用安裝型，支持腳座 / 法蘭 / 耳軸多種安裝方式

5. 11R：原廠標配：內置磁環 + 兩端氣緩

二、關鍵技術參數

• 動作形式：雙作用單活塞桿，兩端進氣雙向伸縮

• 工作氣壓：0.6～10bar（最高 1.0MPa），推薦氣源 5～7bar

• 氣口螺紋：G1/8"（兩端側面進氣孔）

• 活塞桿：M8×1.25 外牙，304 不銹鋼硬鉻鍍層，耐磨防銹

• 缸筒：304 不銹鋼無縫鏡面缸管

• 端蓋：壓鑄鋁合金輕量化端蓋

• 密封：NBR 丁腈橡膠，適用介質：干燥壓縮空氣；常溫 - 20℃～+80℃

• 活塞：帶永久磁石，可直接加裝磁性感應開關（11 標配磁環）

• 緩沖：兩端可調氣緩沖，減小行程末端沖擊、降噪

三、結構特點

1. 全不銹鋼缸筒，耐粉塵、水汽、切削液腐蝕，適配機床 / 自動化惡劣工況

2. U 通用安裝，不用額外加工缸體，法蘭 / 腳架 / 耳軸附件直接裝配

3. 氣緩沖結構，小行程啟停平穩，延長整機壽命

4. 內置磁環，搭配 Bimba / 諾冠磁開實現行程到位信號反饋

四、應用場景

1. 自動化設備：小型推送、定位、夾緊工位

2. 注塑 / 機床輔機、流水線擋料、分料機構

3. 電子設備精密移栽、小型工裝夾具

五、同系列區分

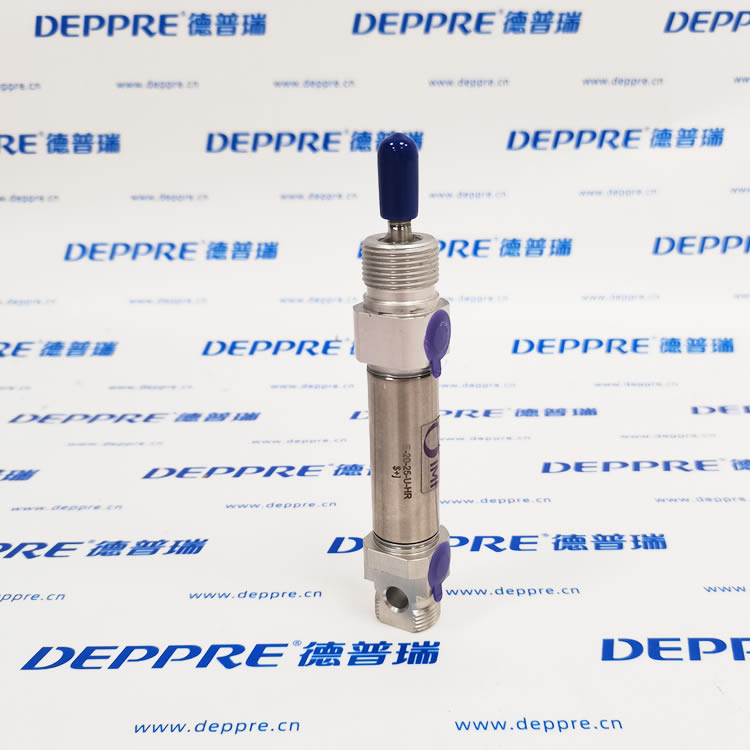

• E-20-25-U-HR：高溫氟橡膠密封（-20~120℃）；

• E-20-25-N-11R：前端法蘭安裝（N = 前法蘭）
