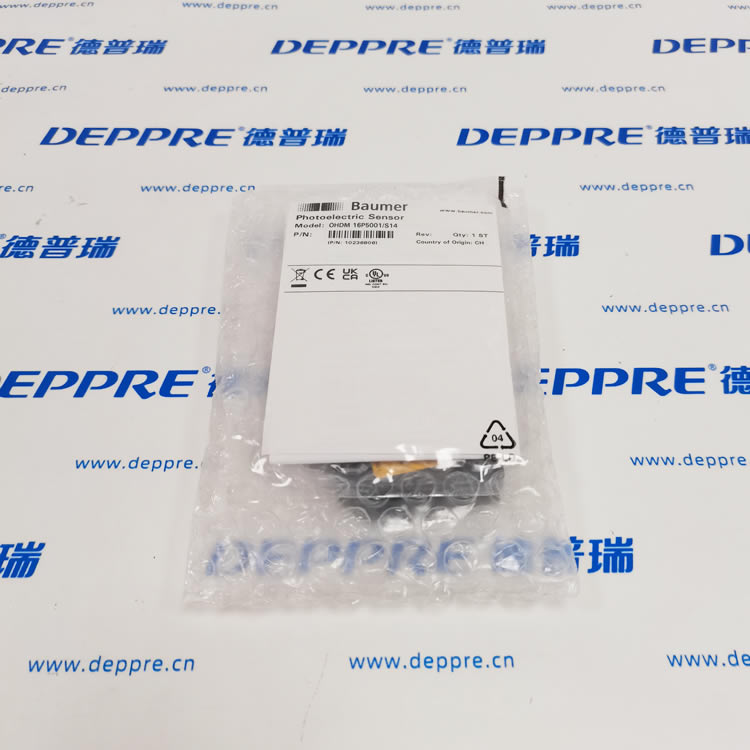

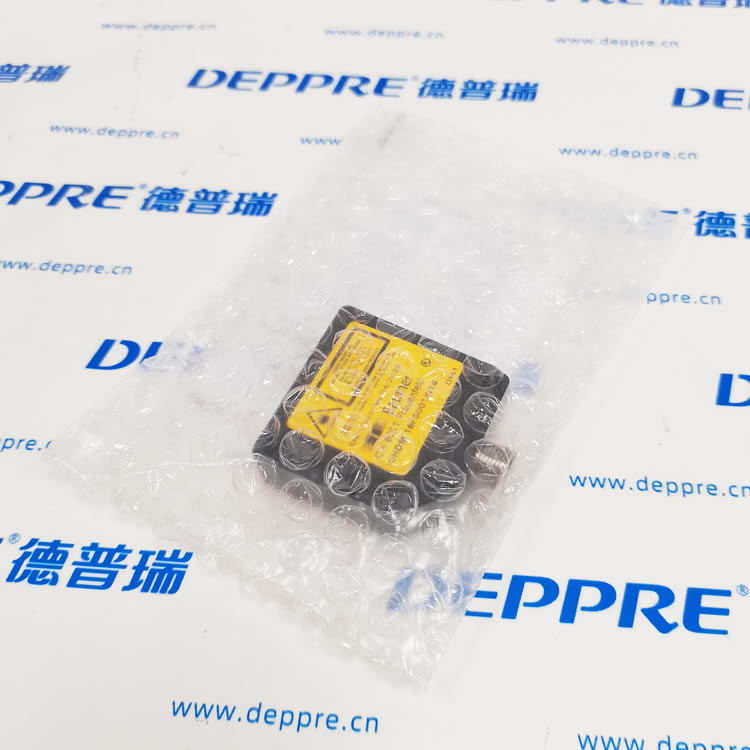

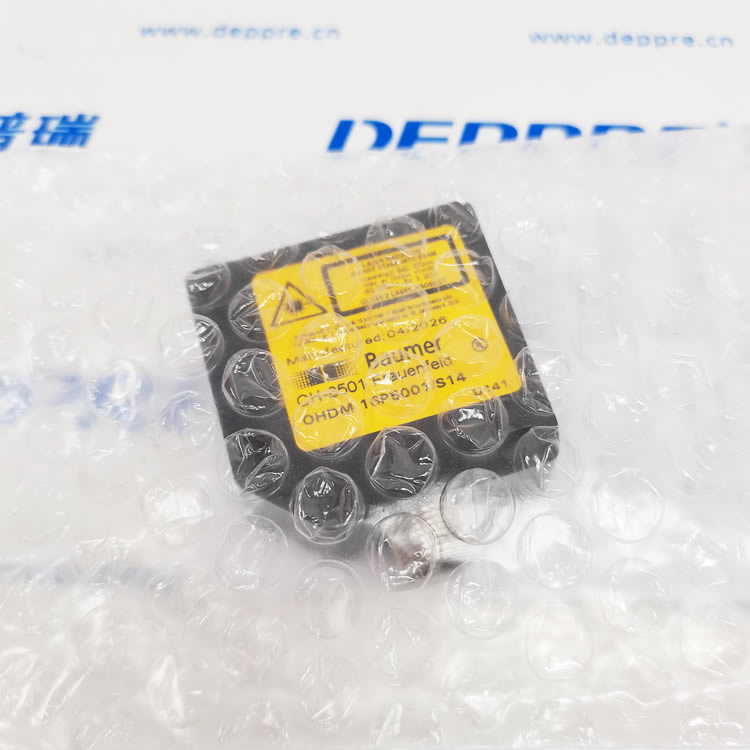

BAUMER OHDM 16P5001/S14（激光漫反射傳感器?背景抑制）
品牌：德國 / 瑞士 BAUMER（堡盟）型號：OHDM 16P5001/S14 類型：背景抑制型激光漫反射光電傳感器
一、型號拆解
OHDM：系列代號（O = 光電，H = 激光，D = 漫反射，M = 矩形）
16：16 系列，尺寸約 50×15.4×50 mm
P：PNP 輸出
5001：檢測距離 / 輸出配置代碼
S14：M12 4 針接頭
二、核心參數
1. 光學特性
光源：脈沖紅色激光二極管，激光等級 2
波長：650 nm
檢測距離 Tw：25–300 mm（可調）
背景抑制范圍 Tb：
最遠：40–300 mm
最近：5–25 mm
重復精度：＜0.1 mm（焦點處）
焦距：80 mm
2. 電氣特性
供電：10–30 VDC
輸出：PNP，亮通 / 暗通可選
輸出電流：≤200 mA
響應時間：＜0.6 ms
功耗：典型 25 mA，最大 35 mA
保護：短路、反極性、過載保護
3. 機械與環境
外殼：壓鑄鋅，前端玻璃光學面
尺寸：50 × 15.4 × 50 mm
防護等級：IP67
溫度范圍：-10 ℃ … +50 ℃
調節：8 圈機械式電位器（距離）
指示：黃色 LED（輸出狀態）
三、關鍵特點（區別于普通光電）
激光 + 背景抑制：精準檢測微小 / 薄型物體，不受背景干擾
超高精度：±0.1 mm，適合定位、計數、尺寸檢測
高速響應：＜0.6 ms，高速流水線可用
長距 + 小物體：300 mm 內可檢 1 mm 以下小件
抗干擾：抑制相鄰傳感器互擾
四、典型應用
電子 / 半導體：微小元件檢測、晶圓定位
包裝 / 物流：高速計數、標簽 / 透明物檢測
汽車制造：精密裝配、焊點 / 縫隙檢測
機床 / 自動化：限位、定位、微小零件有無
醫療器械：潔凈環境高精度檢測
五、接線（M12 4 針）
1：+Vs（10–30 VDC）
2：NC（空）
3：0 V/GND
4：PNP 輸出（亮通 / 暗通）
