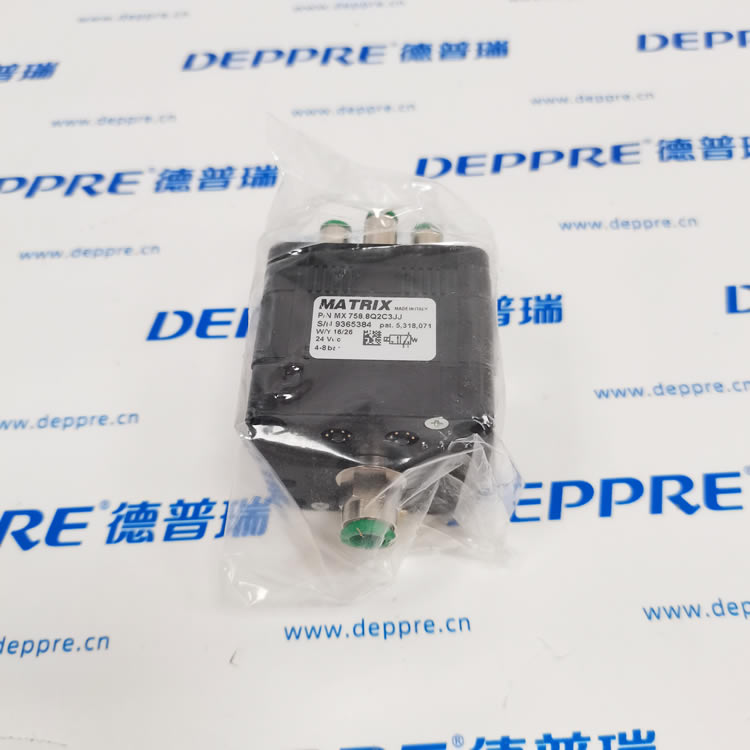

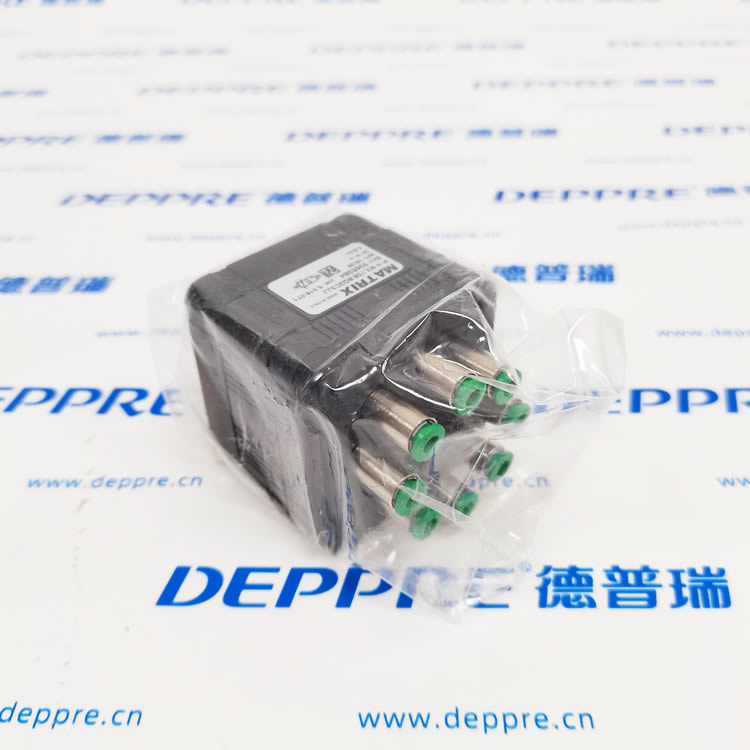

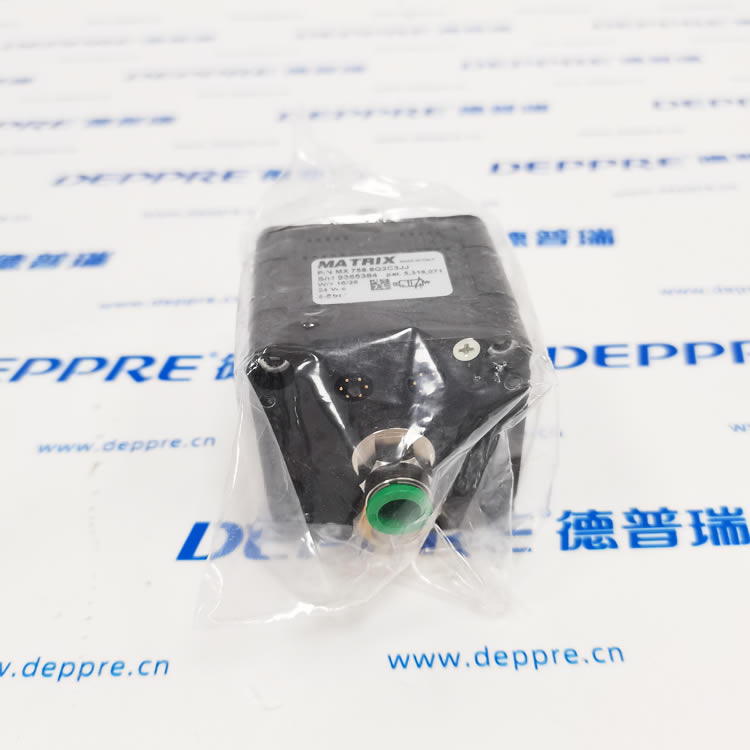

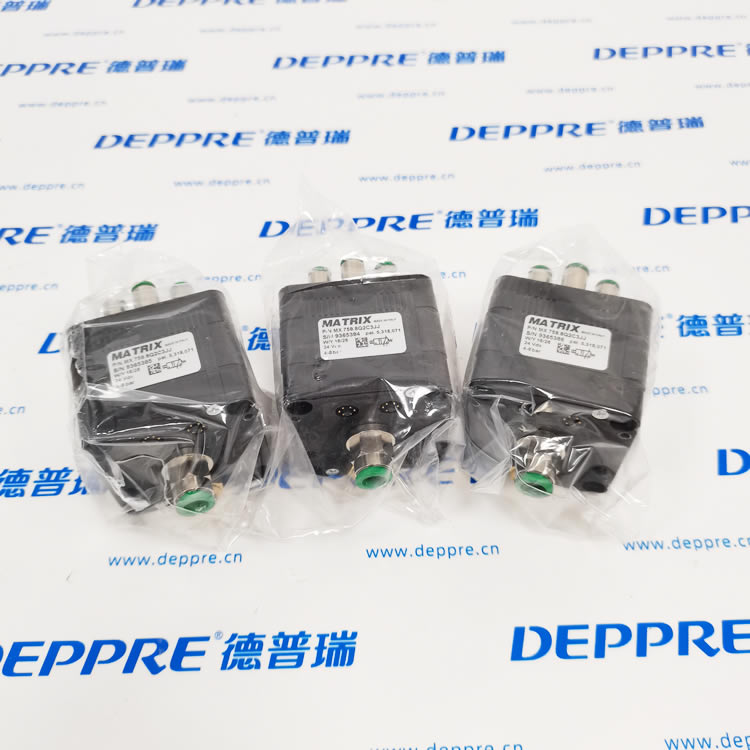

一、型號解析（MX 758.8Q2C3JJ）

• MX758：750 系列，3/2 通高頻平臺，標準流量 100 L/min（ANR）

• 8：閥體尺寸 / 流量規格（100 L/min）

• Q：線圈DC24V，標準功率

• 2：密封材質NBR 丁腈橡膠

• C：標準歧管安裝

• 3：3/2 常閉（NC）

• JJ：高頻加速型，開 / 關響應＜2 ms，最高 300 Hz

二、核心參數（精準版）

• 結構：3/2 通（可做 2/2 用），常閉 NC

• 工作介質：潔凈干燥無潤滑壓縮空氣、惰性氣體、真空（?0.9 bar 可選）

• 壓力范圍：0～8 bar

• 流量（ANR）：100 L/min

• 響應時間（24VDC）：開＜2 ms，關＜1.5 ms（JJ 加速型）

• 最高切換頻率：300 Hz（JJ），標準 200 Hz

• 循環壽命：≥5 億次（DLC 涂層閥芯，低摩擦耐磨）

• 線圈電壓：DC24V（標準）

• 接口：G1/8 內螺紋

• 材質：閥體 PPS 工程塑料，法蘭鋁合金，密封 NBR/FKM 可選

• 尺寸（長 × 寬 × 高）：約 61×55×55 mm

• 防護等級：IP52/IP62/IP65（可選）

• 工作溫度：?10℃～+50℃

三、工作原理

直動式高頻電磁閥：

1. 通電：電磁力驅動 DLC 涂層閥芯，毫秒級開啟，氣路導通；

2. 斷電：彈簧復位，快速關閉，切斷氣路；

3. 3/2 通結構可實現進氣 / 出氣 / 排氣三路控制，適配真空與正壓切換；

4. JJ 加速型通過特殊線圈 + 低摩擦閥芯，實現 300Hz 高頻循環。

四、典型應用

• 高速分揀：色選機、食品 / 藥品分揀高速吹氣剔除（24h 連續）

• 精密氣動：自動化夾緊、定位、高速氣缸驅動

• 真空控制：真空吸附 / 釋放、真空發生器切換

• 醫療設備：呼吸機、麻醉機氣體快速切換

• 電子制造：貼片機、焊膏印刷機高頻氣動控制

五、關鍵特點

• 極速響應：＜2 ms 開 / 關，300 Hz 高頻，行業頂尖

• 超長壽命：5 億次循環，免維護，適合 24h 連續運行

• 緊湊高效：61×55×55 mm，100 L/min 大流量，功率低

• 可靠密封：NBR/FKM 可選，適配多種介質，耐溫耐磨

  安裝靈活：歧管安裝，多閥并聯節省空間；IP65 可選適配惡劣環境
