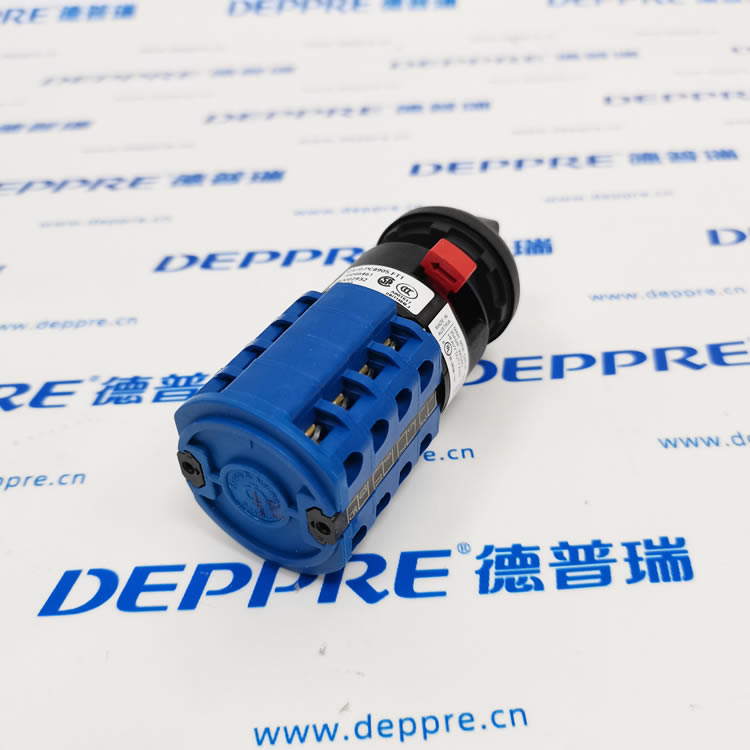

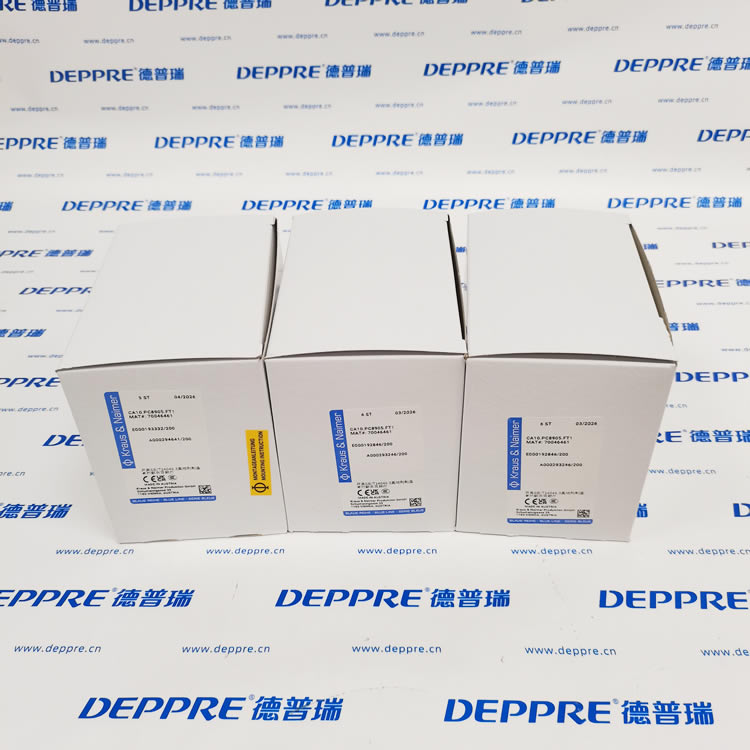

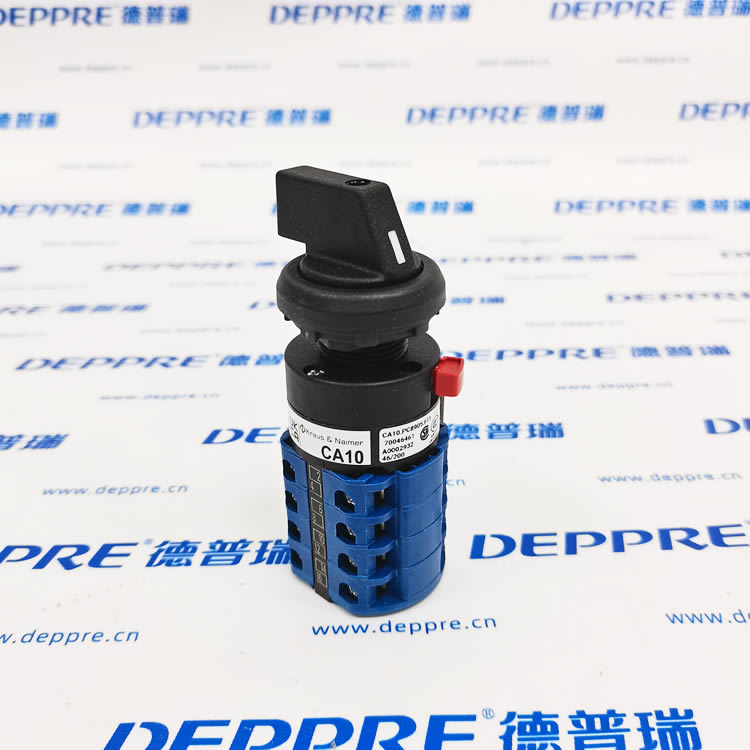

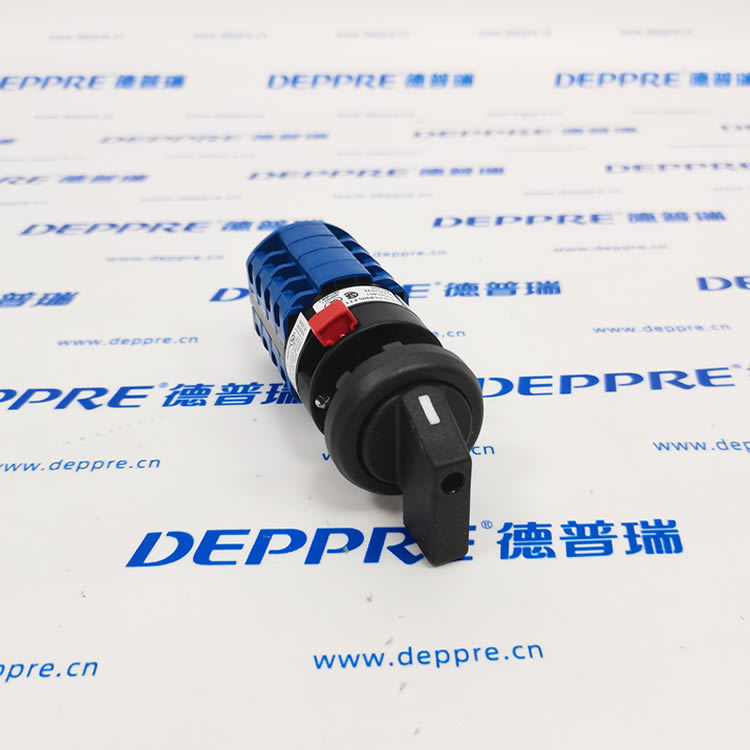

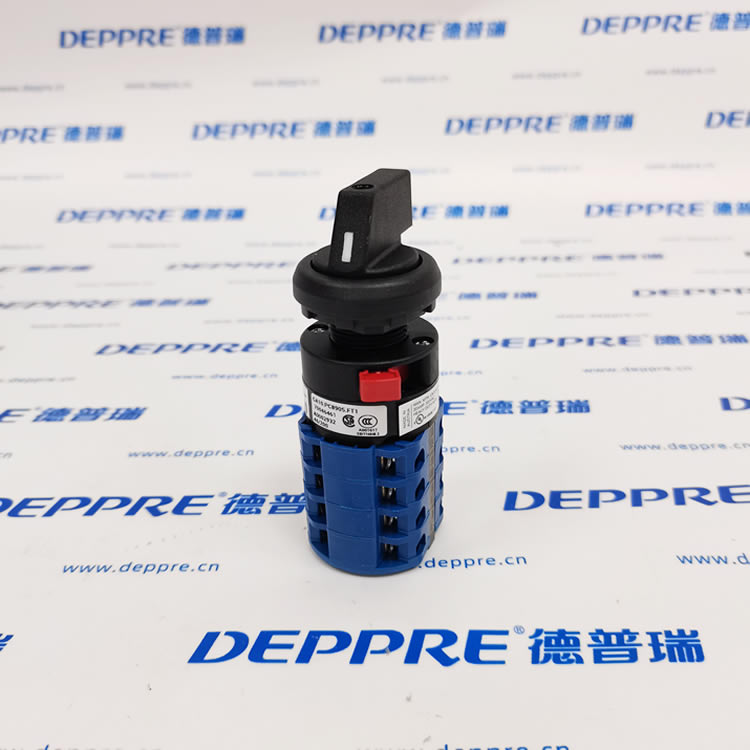

KRAUS&NAIMER CA10.PC8905.FTI（奧地利 KN 緊湊型旋轉凸輪開關）

CA10.PC8905.FTI 是奧地利 Kraus & Naimer（KN）CA10 系列緊湊型旋轉凸輪開關，S0 面板尺寸（48×48mm），20A/690V，主打小深度安裝、高可靠、多檔位控制，適配工業控制、機床與配電回路。

一、型號解析（CA10.PC8905.FTI）

• CA10：系列名，S0 尺寸（48×48mm），緊湊型凸輪開關

• PC8905：觸點 / 凸輪編碼，定義極數、檔位與通斷邏輯

• FTI：操作頭 + 面板配置（黑色旋鈕、標準面板、前置安裝）

二、核心參數（標準值）

• 額定絕緣電壓 Ui：690V AC

• 熱持續電流 Ith：20A

• 使用類別（AC-23A）：7.5kW（380–440V）

• 使用類別（AC-3）：5.5kW（電機直接啟動）

• 面板尺寸：48×48mm（S0）

• 安裝深度：淺深度，適配薄控制柜

• 切換角度：60°（常用）

• 防護等級：IP20（端子），IP40（面板）

• 環境溫度：-25℃～+55℃（滿載）

• 標準：IEC 947、EN 60947、VDE 0660

三、結構與特點

1. 緊湊淺裝：側面螺絲端子，安裝深度小，適合空間受限柜體。

2. 高可靠觸點：銀合金觸點，耐電弧、長壽命，適合頻繁操作。

3. 手指防護：端子防誤觸，提升操作安全。

4. 多檔位定制：PC8905 編碼對應多位置 / 多極切換（如正反轉、多段速、電源切換）。

5. 操作頭可選：旋鈕、鑰匙、手柄；可加掛鎖防誤操作。

四、典型應用

• 機床：主軸正反轉、多段速切換、電源隔離。

• 工業自動化：控制柜主電源、電機控制回路、選擇開關。

• 配電：小型隔離開關、負載切換、應急控制。

• 船舶 / 軌道交通：輔助電路控制（耐振動、寬溫）。
