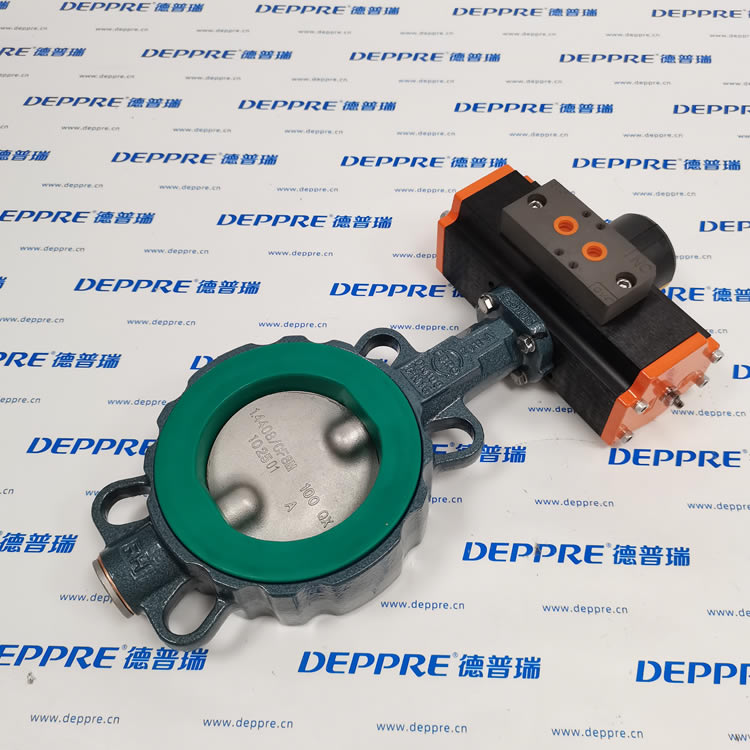

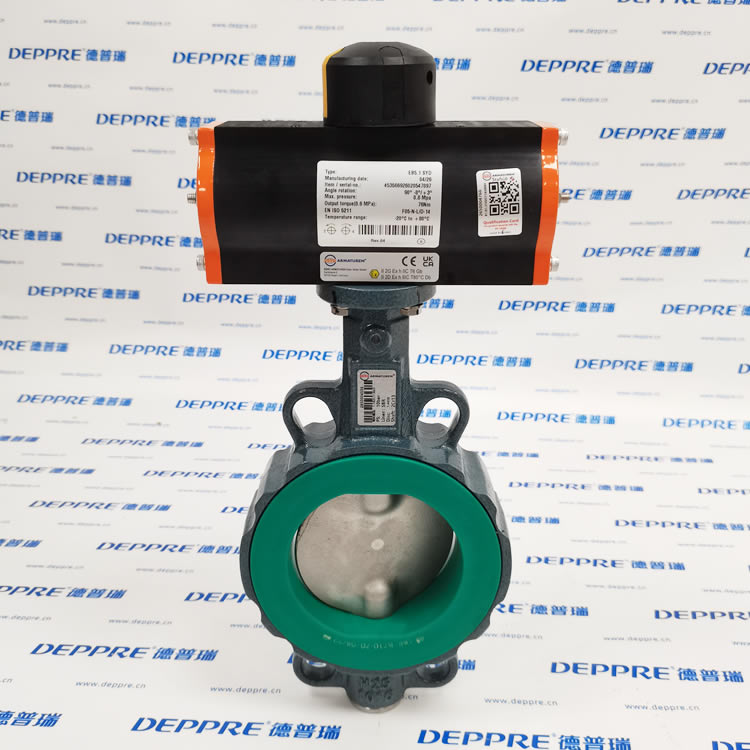

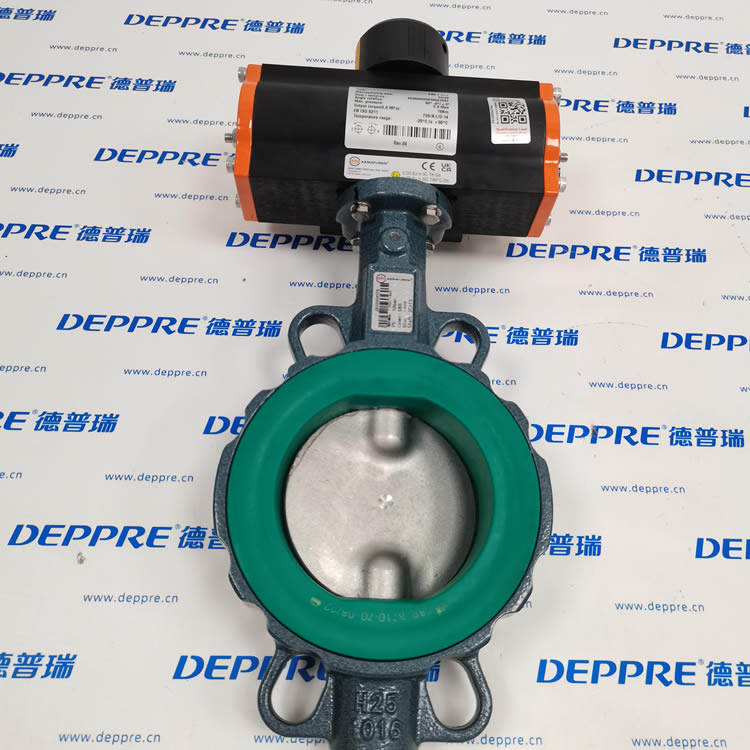

EBRO Z011?A DN100 + EB5.1SYD（對夾式氣動軟密封蝶閥成套）

型號：Z011?A DN100 + EB5.1SYD品牌：德國 EBRO（依博羅）一句話定位：DN100、PN16、對夾式中線軟密封蝶閥 + 雙作用氣動執行器，水處理 / 空調 / 給排水常用，6bar 氣源雙向密封、免維護。

一、Z011?A DN100 閥體（對夾蝶閥）

基本參數

• 通徑：DN100（4"）

• 結構：中線、對夾式（Wafer）

• 壓力：PN16（16bar）

• 密封：雙向完全密封，EN 12266 A 級（零泄漏）

• 連接法蘭：EN 1092 PN10/16、ASME Class 150

• 結構長度：EN 558 Series 20（薄型）

• 頂法蘭：EN ISO 5211 F05（與執行器接口匹配）

材質（標準配置）

• 閥體：鑄鐵 GG25，藍色環氧涂層

• 閥板：不銹鋼 CF8M（316）

• 閥座：EPDM（?20℃～+120℃，水 / 污水常用）；可選 NBR、PTFE

• 閥桿：不銹鋼，3 個軸承防偏斜

扭矩（10bar，濕工況）

• 開關扭矩：≈28 Nm（安全系數已放大）

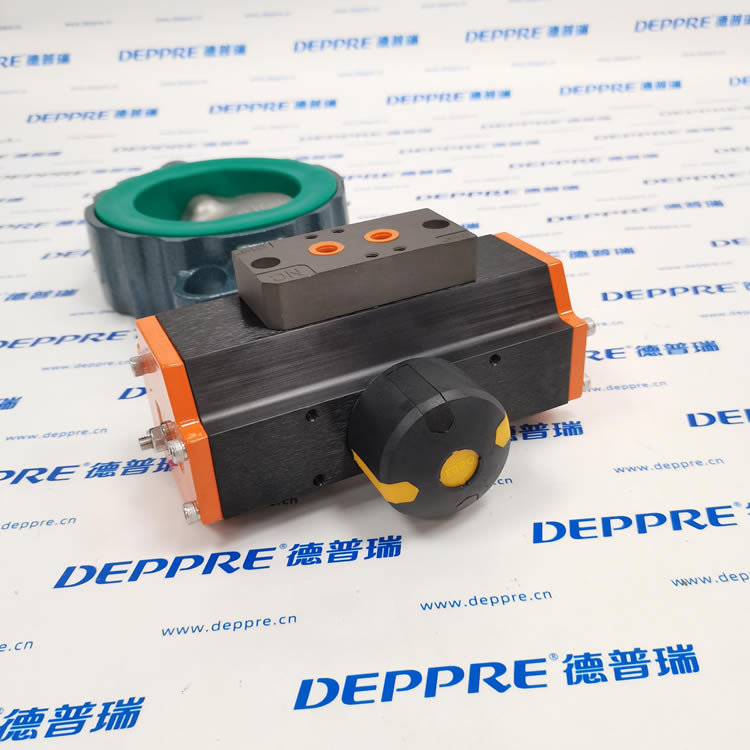

二、EB5.1SYD 執行器（雙作用）

基本參數

• 類型：雙作用氣動（氣開?氣關），撥叉式

• 氣源壓力：2.5～8bar（推薦 4～6bar）

• 輸出扭矩（6bar）：≈110 Nm（遠大于閥體 28Nm，冗余充足）

• 行程：90°，限位?8°～+3° 可調

• 溫度：?20℃～+80℃（標準）；可選低溫?40℃、高溫 + 120℃

• 缸體：船用級鋁合金，硬質陽極氧化 + 環氧烤漆

• 認證：SIL2、ATEX Ex II 2GD c T4、CE

接口匹配

• 閥門接口：EN ISO 5211 F05（與 Z011?A 頂法蘭完全匹配）

• 附件接口：VDI/VDE 3845（電磁閥、限位開關標準安裝位）

三、成套性能與選型要點

適配性

• 完美匹配：EB5.1SYD（110Nm）驅動 Z011?A DN100（28Nm），6bar 下扭矩裕度≈3.9 倍，開關迅速、不卡滯。

• 氣源：過濾干燥壓縮空氣（ISO 8573?1 Class3）

典型工況

• 介質：水、污水、空調水、中性液體 / 氣體

• 行業：水處理、給排水、暖通空調、化工、船舶

• 功能：開關 / 截止（調節需配定位器）

可選附件

• 電磁閥：二位五通（雙作用），24VDC/220VAC

• 限位開關：普通 / 防爆，反饋開 / 關信號

• 手輪機構：氣源故障手動操作

• 三聯件：過濾、減壓、油霧器

四、型號解析

• Z011?A：中線軟密封對夾蝶閥系列

• DN100：公稱通徑 100mm

• EB5.1SYD：EBRO 雙作用執行器，尺寸 5.1、S雙作用、Y撥叉、D標準設計
