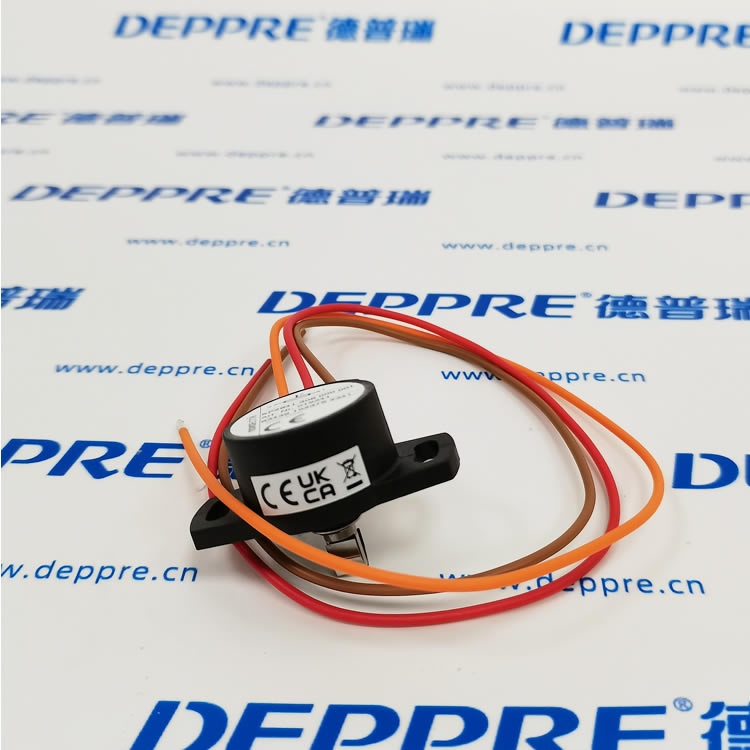

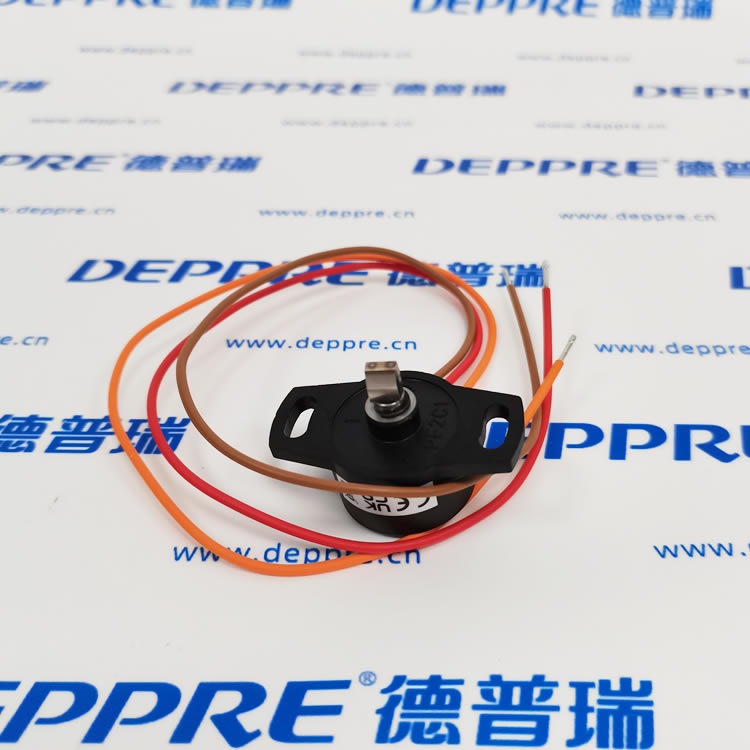

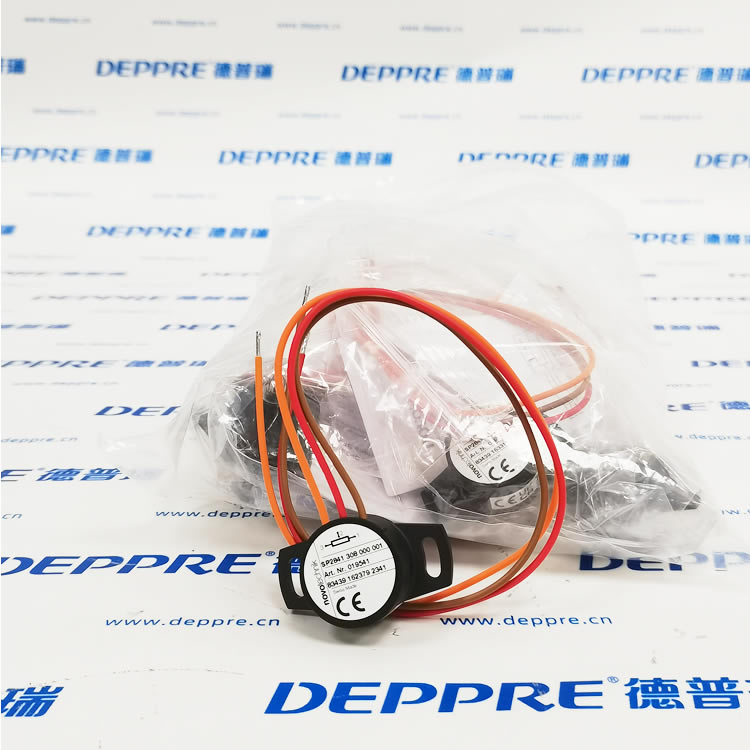

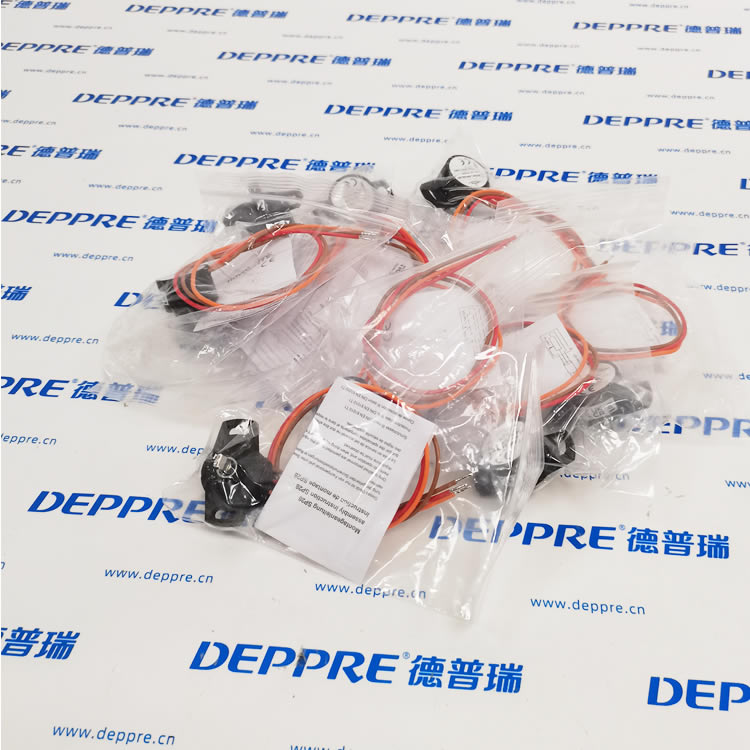

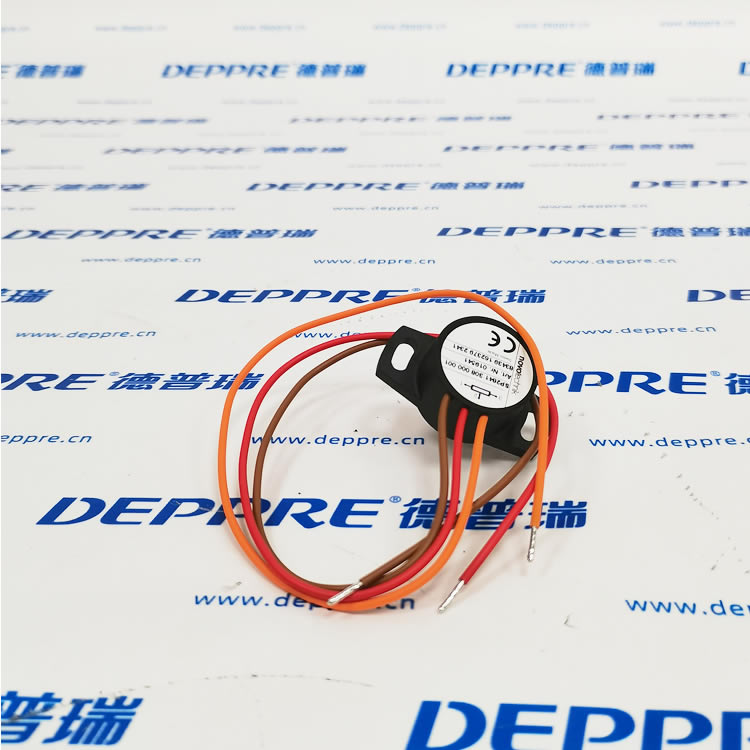

NOVOTECHNIK SP2841?308?000?001（角度電位計傳感器）

型號：SP2841?308?000?001品牌：德國 NOVOTECHNIK（諾沃泰克）一句話定位：SP2800 系列、308° 電氣角、5kΩ、推挽式耦合、IP65 防護、導電塑料角度傳感器，用于閥門 / 執行器角度反饋。

一、核心參數

• 電氣角度：308°（機械 360°）

• 電阻值：5 kΩ（公差 ±20%）

• 線性度：±0.3%（獨立線性）

• 輸出信號：電阻式（電位器）

• 軸類型：推挽式耦合（push?on coupling，D 型）

• 防護等級：IP65（防塵防噴水）

• 溫度范圍：?40℃ ～ +120℃（短時 150℃/1h）

• 最大電壓：42 VDC；推薦電流 <1 μA

• 壽命：50 × 10? 次動作

• 振動：5～2000 Hz，20 g

• 重量：約 35.5 g

• 出線：300 mm 長 3 芯電纜

二、型號解析

• SP2841：系列型號（SP2800，41 = 推挽軸 + IP65）

• 308：電氣角度 308°

• 000：標準電阻 5kΩ、單通道

• 001：電纜出線、標準端子

• 物料號：019541

三、結構與材質

• 外殼：耐高溫工程塑料（PPS?GF）

• 軸：不銹鋼（1.4305）

• 電阻體：導電塑料（長壽命、低噪聲）

• 電刷：貴金屬多觸點（低接觸電阻、耐磨）

• 安裝：長圓孔，方便對中調整

四、典型應用

• 工業閥門：蝶閥、球閥、風閥角度反饋（如 EBRO 執行器配套）

• 氣動執行器：90° 角行程位置監測

• 工程機械：轉向、擺臂角度測量

• 自動化設備：旋轉位置閉環控制

五、配套與選型要點

• 供電：5～24 VDC（分壓采樣）

• 信號采集：PLC 模擬量模塊（0～5 V 或 0～10 V）

• 安裝匹配：推挽軸內徑 ?10 mm，直接套在執行器軸上

• 替代型號：SP2831?308?000?001（6 mm 光軸，IP65）
