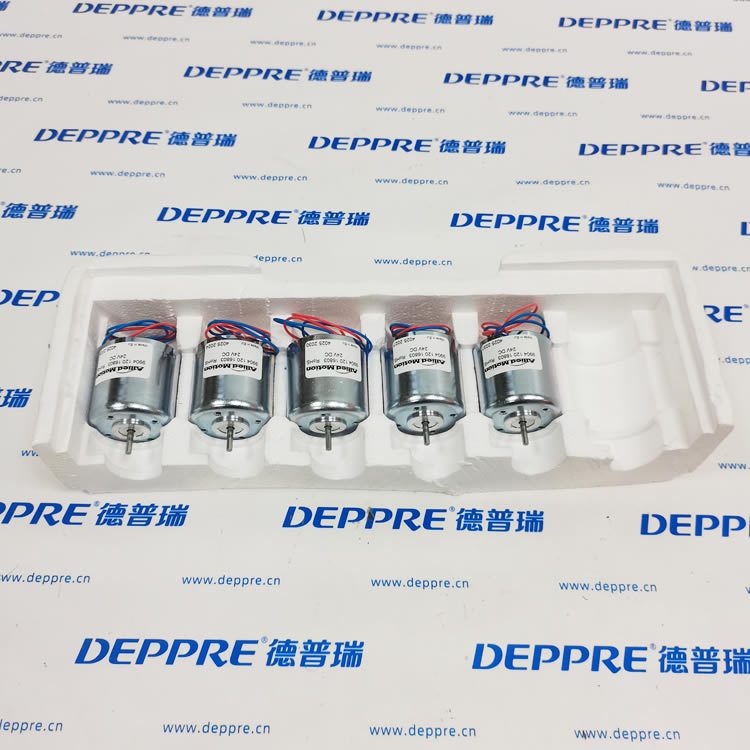

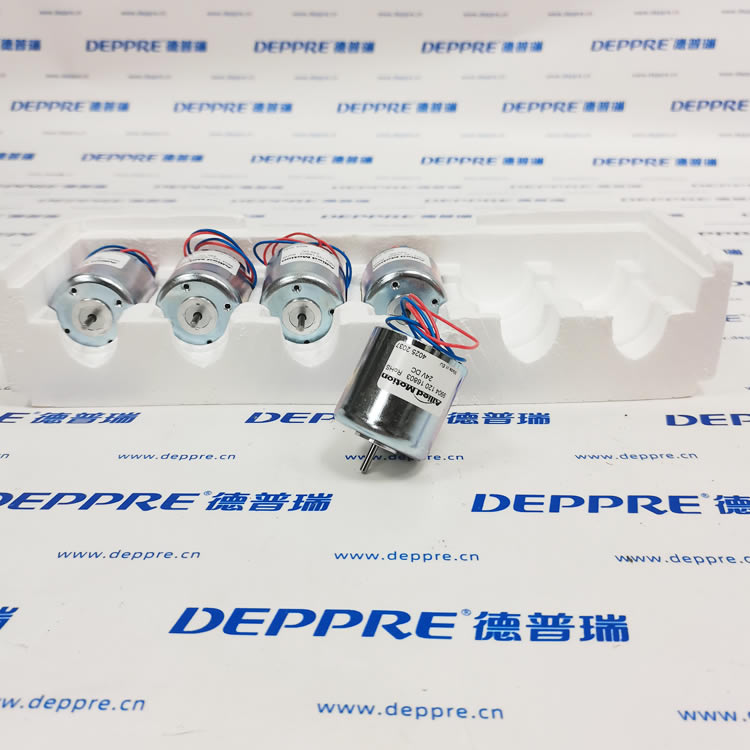

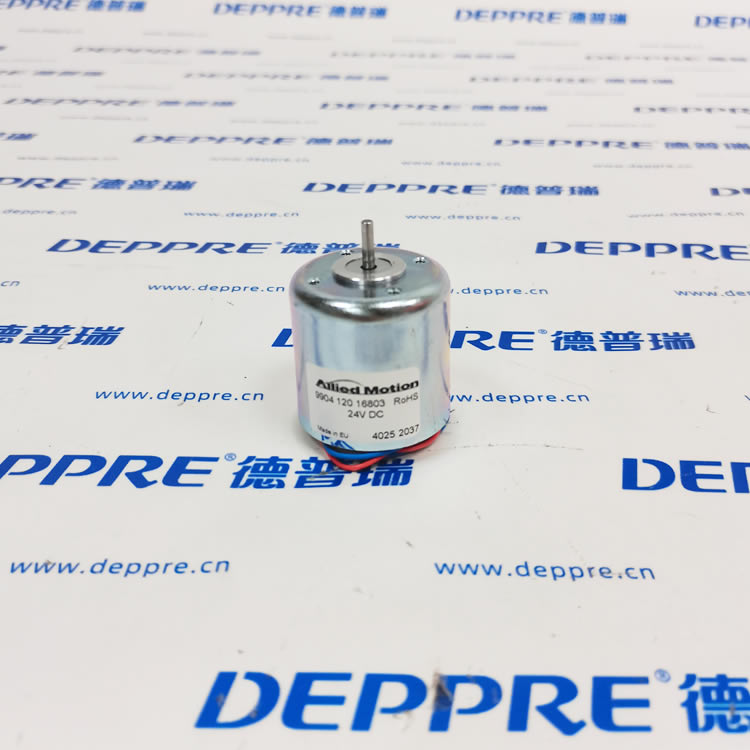

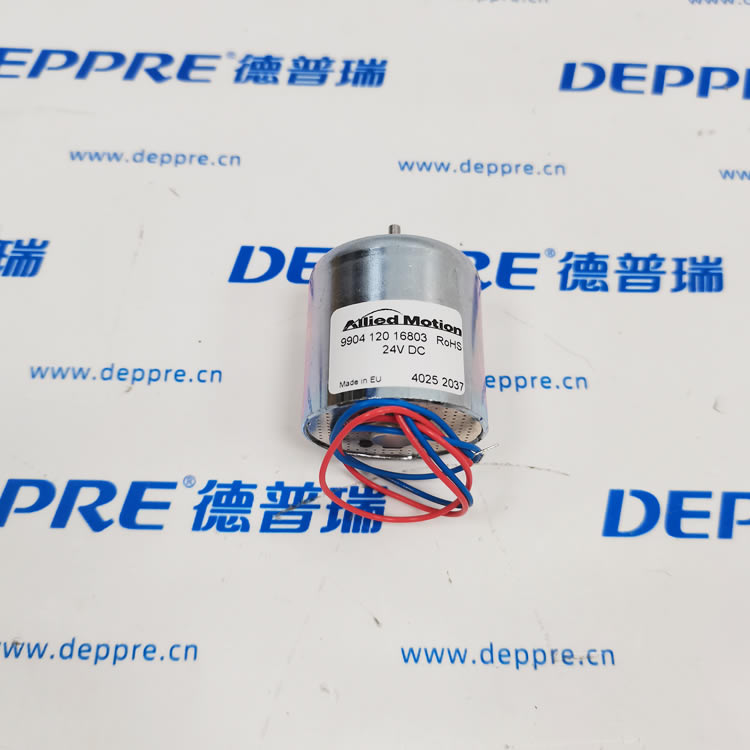

ALLIED MOTION 9904 120 16803（CL40 空心杯直流電機）

品牌：Allied Motion（原 Premotec）型號：9904 120 16803系列：CL40 空心杯（Coreless）DC （Obsolete），替代型號 9904 120 16206重量：約 0.18 kg

一、核心參數

• 額定電壓：24 VDC

• 額定功率：7 W（也有資料標 3 W，以官方 7 W 為準）

• 額定轉速：2280 RPM

• 電機類型：空心杯（無鐵芯）、貴金屬換向、有刷 DC

• 框架尺寸：?40 mm（CL40）

• 長度：約 60 mm（含軸）

• 輸出軸：?6 mm，單出軸

• 電氣連接：紅 / 黑引線（2 根）

• 特點：無鐵損、無齒槽效應、轉矩脈動極小、響應快

二、型號拆解（9904 120 16803）

• 9904：Premotec/Allied Motion 產品系列碼

• 120：電壓 / 繞組代碼（24V 對應）

• 16803：具體規格 / 出廠批次號

三、替代與兼容

• 直接替代：9904 120 16206（同電壓、同功率、同安裝尺寸）

• 相近備選：

• 9904 120 18105：12V、3840 RPM、2.9 W

• 同系列 CL29 / CL66：不同功率 / 尺寸

四、典型應用

• 醫療設備（泵、閥、精密驅動）

• 光學儀器、攝像頭云臺

• 工業自動化小型伺服

• 實驗室設備、精密傳動

五、關鍵優勢（空心杯結構）

•  無鐵芯：無鐵損、效率高、發熱小

•  低齒槽轉矩：運轉平滑、低速穩定

•  高響應：轉子慣量極低，啟停快

•  長壽命：貴金屬換向，適合連續運行
