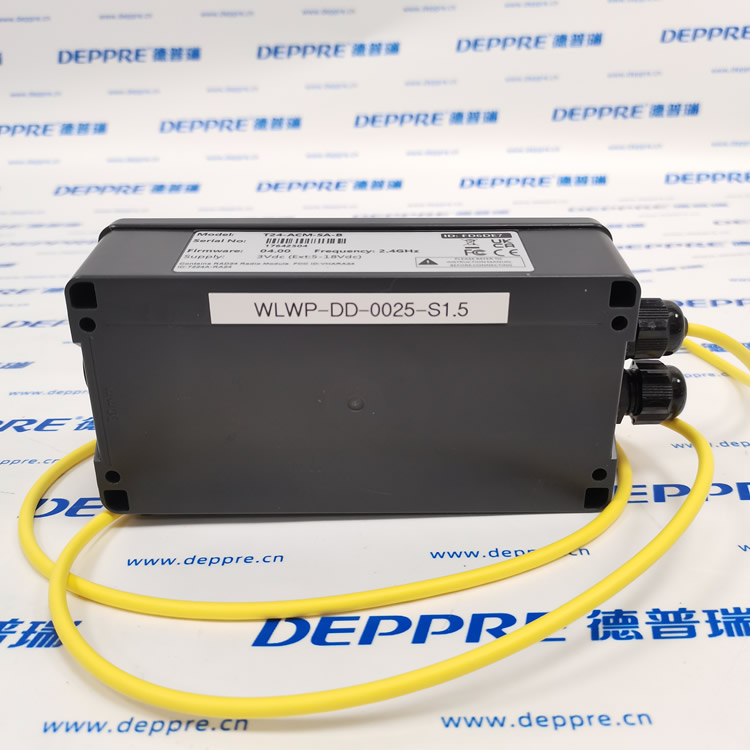

Hydrotechnik WLWP-DD-0025-S1.5 微型渦輪流量傳感器完整解析

一、品牌與產品定位

德國 Hydrotechnik（海德泰尼克）WLWP 系列微型高壓渦輪流量計，專為液壓油、潤滑脂 / 稀油、冷卻油小流量精密監測設計；集成渦輪葉輪 + 電感拾取探頭，輸出頻率脈沖信號，適配液壓支路、機床潤滑、小型冷卻回路流量采集，可搭配多通道液壓測試儀、PLC、數據記錄儀使用。

二、完整型號分段釋義：WLWP-DD-0025-S1.5

WLWP：產品系列，微型緊湊型渦輪流量傳感器，高壓液壓專用

DD：結構代號

D = 雙通路平衡流道，降低渦流擾動，提升測量線性；

D = 標準高壓殼體，最大耐壓 420bar；不銹鋼接液本體，FKM 氟橡膠密封

0025：額定流量量程 0.25～25 L/min（小量程微型規格，適配潤滑支路微量供油監測）

S：電感式信號拾取探頭（HySense RS 標準感應探頭，無磁滯、抗油污）

1.5：脈沖標定系數 1.5 pulses/L，每升流體輸出 1.5 個 TTL 脈沖，用于上位機換算瞬時 / 累計流量

三、內部硬件結構

不銹鋼渦輪葉輪：輕量化精密葉片，低啟動流量，微小流量即可穩定旋轉

平衡式 DD 雙流道殼體：流體對稱沖擊葉輪，抵消單側壓力偏移，寬量程線性度優異

RS 電感拾取探頭 S1.5：非接觸檢測葉片切割磁場，輸出標準 TTL 頻率脈沖，無機械磨損

內置壓力緩沖腔：適配液壓系統壓力沖擊、脈動流量，葉輪不會卡死

標準 M16×0.75 六針圓形電氣插頭，防護 IP67，防油霧、噴淋水

標準 G1/4 外螺紋管路接口，適配液壓軟管、油路塊集成安裝

四、核心工作原理（渦輪式流量測量）

1. 流體驅動葉輪旋轉

液壓油 / 潤滑油流經雙流道腔體，均勻沖擊渦輪葉片，葉輪轉速與流體瞬時流速線性成正比；流量越大，葉輪旋轉越快。

DD 對稱流道消除單邊渦流，小流量區間測量無偏移，啟動流量極低（≤0.2 L/min）。

2. 電感非接觸脈沖采集

尾部 S 系列電感探頭產生恒定交變磁場；鐵磁葉片周期性切割磁場，探頭感應產生頻率脈沖信號：

脈沖頻率 ∝ 葉輪轉速 ∝ 瞬時體積流量；

本型號標定系數 1.5 pulses/L，PLC / 測試儀通過脈沖計數換算：

瞬時流量 (L/min) = 脈沖頻率 (Hz) ÷ 1.5

累計流量 (L) = 總脈沖數 ÷ 1.5

3. 信號輸出邏輯

輸出 TTL 電平頻率信號，兼容 Hydrotechnik 全系列液壓測試儀（MultiHandy、HYDROcom），也可直接接入 PLC 高速計數口；支持瞬時流量實時顯示、總油量累積、流量過低斷流報警邏輯。

五、關鍵技術參數

測量量程：0.25～25 L/min（液壓油 40℃，ISO VG46 標準標定）

脈沖系數：1.5 pulses/L

耐壓等級：最大 420 bar（42MPa），峰值短時允許 480bar

精度：±0.5% FS（10%～100% 量程區間）；±1% FS（下限小流量區間）

介質適配：礦物液壓油、齒輪潤滑油、乙二醇冷卻介質；密封標配 FKM，兼容高溫油品

溫度范圍

介質溫度：-20℃ ～ +100℃

環境溫度：-20℃ ～ +85℃

防護等級：整機 IP67

電氣接口：M16×0.75 6 針，TTL 頻率輸出，供電 8～24VDC

管路連接：G1/4 外螺紋

壽命：無接觸感應采集，葉輪磨損極小，千萬次循環穩定運行

六、產品核心優勢

微型小流量專用

0.25L/min 極低啟動流量，完美匹配機床主軸潤滑、軸承支路微量供油，普通大口徑渦輪無法覆蓋該區間。

DD 雙流道抗脈動、抗沖擊

液壓泵脈動、壓力沖擊工況下葉輪不會抖動卡死，流量曲線線性穩定，適合間歇潤滑系統。

高壓適配液壓系統

420bar 耐壓，覆蓋絕大多數機床、注塑機、小型液壓站高壓支路。

IP67 工業防護

機床油霧、設備沖洗環境長期穩定工作，不易進水進塵。

通用采集兼容

脈沖信號可直連海德泰尼克液壓檢測儀，也可對接標準 PLC 高速計數模塊，兼顧現場手持檢測與自動化在線監控。

免維護長壽命

電感非接觸拾取，無磁鋼吸附雜質、無觸點磨損；不銹鋼葉輪耐油中細微雜質。

七、典型適用場景

數控機床集中潤滑支路

加工中心主軸、絲杠、導軌獨立潤滑管路流量監測，檢測油泵斷油、管路堵塞故障。

小型液壓站冷卻回路

注塑機、壓鑄機模具冷卻油小流量監控，防止冷卻不足過熱。

風電、齒輪箱稀油潤滑分支

風機偏航 / 變槳軸承微量供油計量，統計油脂消耗、預警供油不足。

實驗室液壓測試臺

比例閥、伺服閥微小控制油路流量標定，液壓元件性能測試。

工程機械液壓支路檢測

小型挖掘機、液壓夾具先導油路流量在線采集，搭配手持測試儀做故障診斷。

Woerner 多點潤滑系統配套監測

搭配 DMF-A 定量泵芯，實時采集各潤滑點實際輸出油量，校驗泵芯調節精度。

八、安裝使用要點

直管段要求：上游≥8DN、下游≥4DN，避開彎頭、節流閥直接安裝，減少渦流干擾；

介質建議加裝 40μm 前置過濾器，避免金屬碎屑磨損葉輪；

安裝方向：流體流向與殼體箭頭保持一致；

脈沖信號線纜遠離動力電纜，降低電磁干擾造成的計數誤差。
