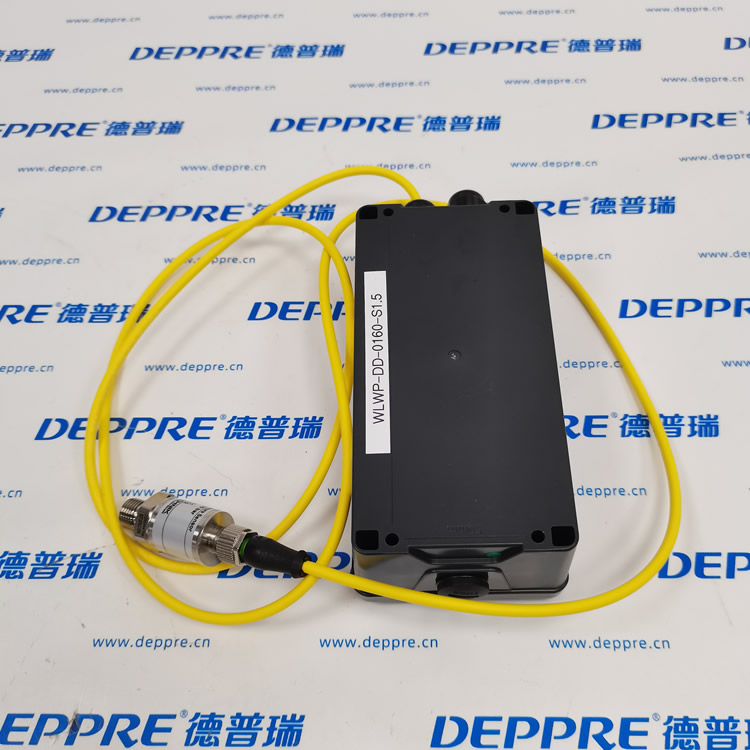

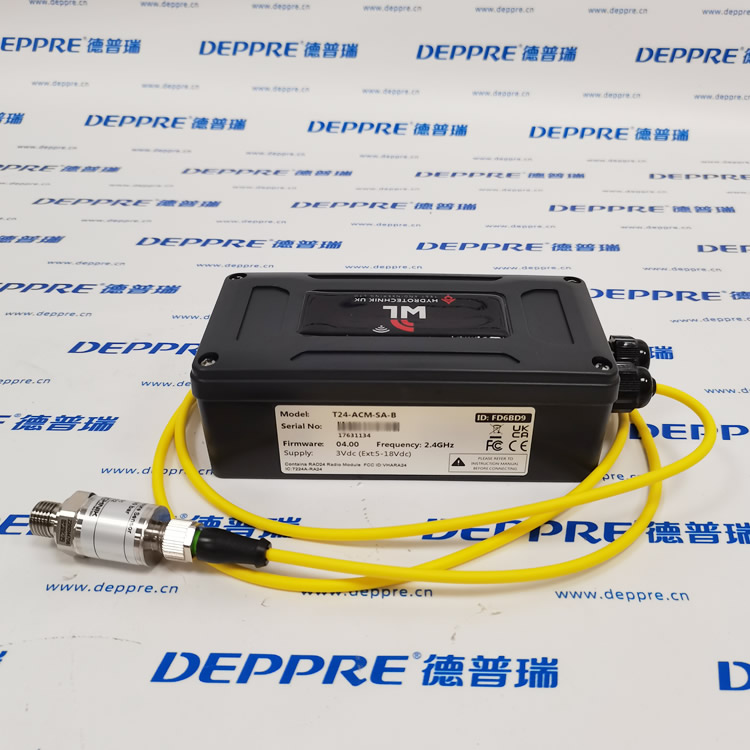

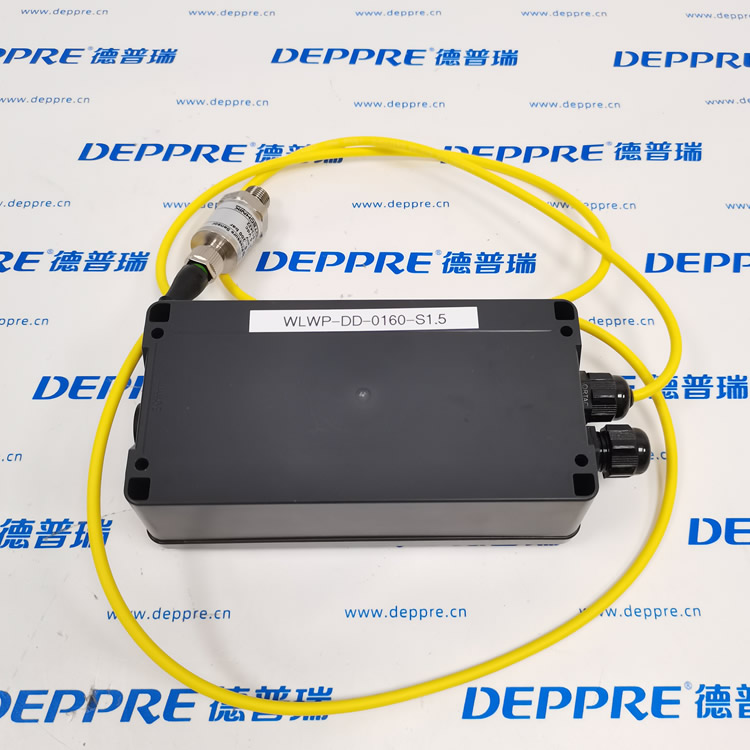

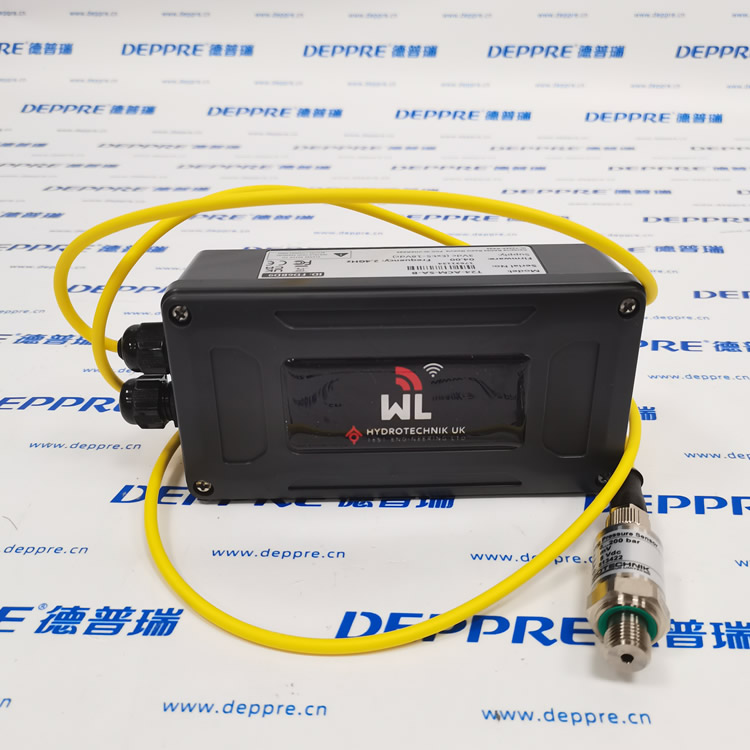

Hydrotechnik WLWP-DD-0160-S1.5 高壓渦輪流量傳感器完整解析

一、產品總覽

德國海德泰尼克 WLWP 系列微型高壓渦輪流量計，DD 雙流道抗脈動結構，專為中流量液壓油路、稀油潤滑、冷卻油在線流量監測；輸出 TTL 頻率脈沖，可對接 PLC 高速計數、Hydrotechnik 液壓測試儀、數據記錄儀，適合機床、液壓站、風電齒輪箱大流量潤滑支路測量。

二、型號分段完整釋義

WLWP - DD - 0160 - S1.5

WLWP：緊湊型高壓渦輪流量傳感器系列，液壓專用

DD：雙流道平衡式殼體

對稱雙流道消除單側渦流、抵消液壓脈動沖擊，葉輪運行穩定無抖動；

全不銹鋼承壓本體，標配 FKM 氟橡膠高溫耐油密封；

最高耐壓 420 bar，短時峰值 480bar。

0160：額定測量量程 16～160 L/min（中流量規格，適配潤滑總管、液壓冷卻主回路）

S：電感式非接觸信號拾取探頭（HySense RS 感應式，無磁吸附雜質、無機械磨損）

1.5：脈沖標定系數 1.5 pulses/L，每升流體輸出 1.5 個脈沖信號

換算公式：瞬時流量 (L/min)= 脈沖頻率 (Hz) ÷ 1.5

三、內部硬件結構

精密輕量化不銹鋼渦輪葉輪，硬質合金軸承，低壓力損失、耐磨；

DD 對稱雙流道腔體，緩沖泵源壓力脈動，拓寬線性測量區間；

RS 電感感應探頭：交變磁場非接觸檢測葉片旋轉，輸出標準 TTL 方波脈沖；

G1/4 外螺紋管路接口，油路塊、軟管直接安裝；

M16×0.75 六針圓形航空插頭，整機防護 IP67；

內置壓力緩沖腔，適配液壓系統沖擊、間歇供油工況。

四、工作原理

1. 流體驅動葉輪旋轉

液壓油、潤滑油流經對稱雙流道，均勻沖擊渦輪葉片；葉輪轉速與流體體積流速線性成正比，流量越大轉速越高。

DD 流道消除渦流擾動，全量程線性度優異，不會因泵脈動造成流量讀數漂移。

2. 電感脈沖采集輸出

尾部 S 電感探頭產生交變磁場，鐵磁葉片周期性切割磁場，感應輸出頻率脈沖：

脈沖頻率 ∝ 瞬時流量；

PLC / 采集設備通過脈沖計數，換算瞬時流量與累計總油量；

無磁鐵吸附結構，油中細微雜質不會附著葉輪造成卡滯。

3. 系統配套邏輯

脈沖信號一路可接海德泰尼克手持液壓檢測儀做現場故障診斷；一路接入 PLC 實現流量監控、低流量斷流聯鎖保護、潤滑油消耗統計。

五、核心技術參數

測量量程：16～160 L/min（ISO VG46 液壓油 40℃標定）

脈沖系數：1.5 pulses/L

耐壓：額定 420 bar，短時峰值 480 bar

測量精度

10%～100% 量程：±0.5% FS

下限 16～30 L/min 區間：±1% FS

適配介質：礦物液壓油、齒輪潤滑油、乙二醇冷卻介質；FKM 密封兼容高溫合成油

溫度范圍

介質：-20℃ ～ +100℃

環境：-20℃ ～ +85℃

防護等級：整機 IP67，防油霧、設備高壓沖洗

電氣規格：供電 8～24VDC，TTL 頻率脈沖輸出

管路接口：G1/4 外螺紋

壽命優勢：非接觸感應采集，無觸點磨損，千萬次循環穩定運行

六、產品核心優勢

DD 雙流道抗脈動

液壓泵流量脈動、壓力沖擊工況下葉輪穩定不抖動，適合稀油站連續供油、間歇潤滑系統。

420bar 高壓適配

覆蓋注塑機、壓鑄機、大型機床、風電齒輪箱高壓油路，通用液壓系統耐壓需求。

中大通量測量

16~160L/min 適配潤滑總管、冷卻主回路，區別于 0025 小流量支路型號。

IP67 工業防護

機床油污、車間噴淋、戶外設備長期穩定工作，不易進水積塵。

雙采集兼容

脈沖信號同時支持手持檢測儀現場調試 + 自動化 PLC 在線監控。

耐雜質免維護

電感拾取無磁鋼吸附，搭配前置 40μm 過濾器可長期運行無需拆解保養。

七、典型適用場景

集中潤滑站主供油回路

Woerner 多點潤滑系統總管流量監測，統計總供油量、預警油泵失效、管路堵塞。

大型液壓站冷卻油路

注塑、壓鑄、鍛壓設備冷卻油主回路流量監控，防止油溫過高、冷卻不足。

風電齒輪箱稀油循環系統

齒輪箱潤滑油總流量在線監測，判斷油循環泵、冷卻器工作狀態。

冶金軋機、重型設備稀油站

主潤滑管路流量采集，聯動 DCS 實現潤滑系統狀態監控、故障報警。

液壓綜合測試臺

液壓泵、比例閥、冷卻回路中大流量性能標定與流量曲線采集。

大型加工中心、龍門機床主潤滑油路

多軸設備集中供油總管流量實時監測，避免整體潤滑失效造成設備損壞。

八、同系列型號區分（對比 WLWP-DD-0025-S1.5）

WLWP-DD-0025-S1.5：0.25～25 L/min，用于單路主軸、絲杠小流量潤滑支路；

WLWP-DD-0160-S1.5：16～160 L/min，用于潤滑總管、冷卻主回路、大流量循環油路。
