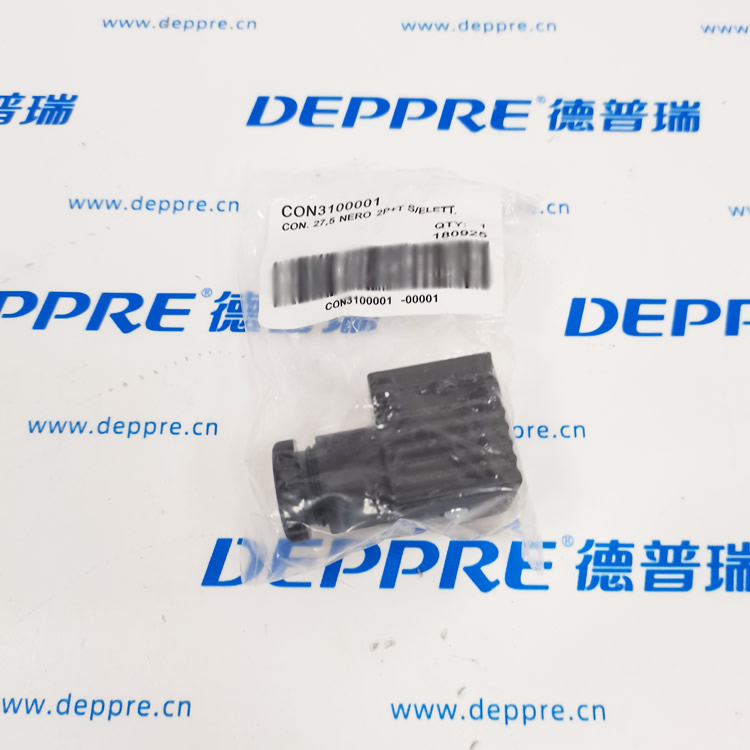

AIGNEP CON3100001 電磁閥 DIN 標準接線插頭完整解析
一、產品基礎信息
品牌：意大利 AIGNEP（安耐普）物料編碼：CON3100001產品類型：DIN 27.5 標準電磁閥防水接線插座，適配安耐普 01F/02F/03F/04F/X1F/X2F/X4F 全系列微型電磁閥（包含你之前查詢的 04F04114NO）
二、型號分段釋義
CON = Connector 接線插頭配件系列
3100001：物料編號，對應規格：2 針 + 接地（2P+T）黑色標準型、DIN27.5 規格
三、核心規格參數
針腳定義：2 功率針 + 接地保護針（2P+T）
適配線圈：DC24V / AC230V 通用電磁線圈
防護等級：IP65，防塵、防飛濺水、機床油霧
外殼材質：黑色阻燃 PA 工程塑料，耐切削液、潤滑油腐蝕
電纜鎖緊范圍：線纜外徑 30~36mm，內置橡膠密封壓蓋
安裝固定：頂部 M3 緊固螺絲，鎖緊后杜絕松動、進水
工作溫度：-20℃ ~ +60℃
電氣額定：最高 250VAC，10A 電流，適配所有微型電磁閥線圈
配套閥體：AIGNEP 04 系列二位二通電磁閥（04F04114NO）原廠標配接頭
四、結構與接線原理
內部結構
方形主體外殼、側邊電纜格蘭鎖緊頭
內置金屬導電插片、接地彈片
一體式橡膠密封圈，插頭插合后完全密封閥線圈接線底座
接線邏輯
電纜剝開后火線、零線接入 2 個主針；地線接接地保護端子
插頭對準電磁閥線圈底座推入，擰緊頂部 M3 螺絲鎖死
IP65 密封結構阻斷車間粉塵、冷凝水、切削油進入線圈接線端，防止短路燒線圈
五、產品核心優勢
原廠匹配：完美適配 AIGNEP 04 系列電磁閥，無需轉接，裝配無間隙
高防護工業級 IP65，適配機床、潤滑站、燃?xì)鈾z測設備潮濕油霧環境
線纜鎖緊可調，粗電纜也能可靠密封不滲水
阻燃耐油外殼，長期接觸液壓油、潤滑脂不會開裂老化
標準 DIN27.5 通用規格，可替換費斯托、寶德同規格電磁閥插頭
六、配套應用場景（匹配你的設備清單）
AIGNEP 04F04114NO 常開電磁閥專用供電接頭，Matrix 氣體流量閥輔助氣路控制
Kromschr?der 燃燒機吹掃氣、點火保護氣電磁閥接線防水
數控機床氣動吹掃、夾具微型電磁閥電氣連接
Woerner 潤滑系統氣動排氣、調壓電磁閥防水接線
氣密性檢測、實驗室色譜儀器微量氣路控制閥配套
