STAUBLI POAG-S6/15（物料編碼 04.0056）等電位 6mm 香蕉插針完整解析
一、品牌與產品定位
瑞士 St?ubli（史陶比爾 / 多觸點 Multi-Contact），POAG-S6/15 是垂直安裝 M6 螺紋固定式 6mm 香蕉公插，核心用于設備等電位均衡接地、測試儀器導電連接，無絕緣金屬款，機床、測試臺、實驗室設備通用接地端子。
二、型號分段釋義
POAG：螺紋固定面板式香蕉插針系列（等電位接地專用）
S6：香蕉插頭外徑 6mm（標準工業大電流香蕉插規格）
15：M6 外螺紋有效長度 15mm，含六角鎖緊定位臺階

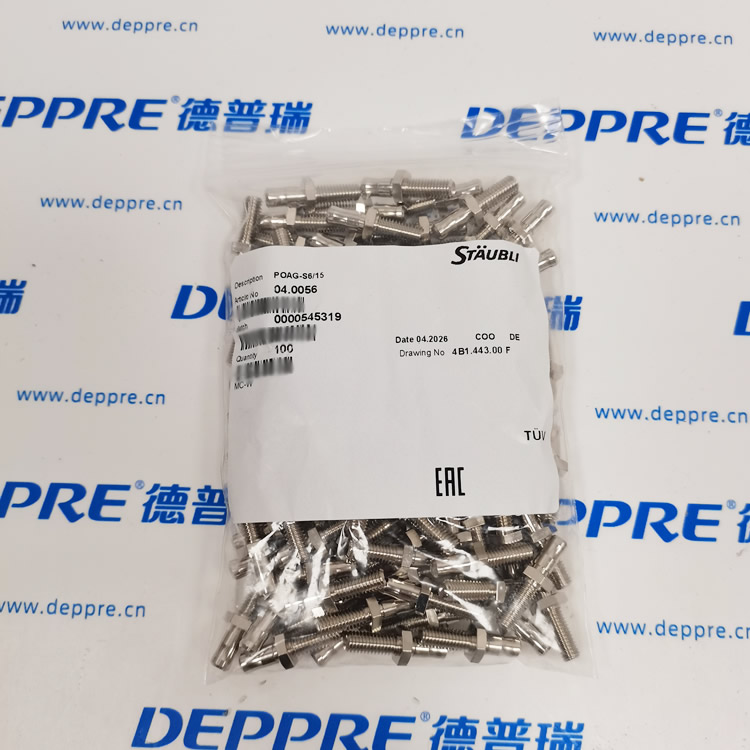

原廠料號：04.0056
三、核心技術參數
尺寸規格
香蕉頭部直徑：6mm
固定螺紋：M6 公牙，螺紋長 15mm，帶六角鎖緊墊片位
總長：30mm
材質：黃銅基材，整體鍍鎳，低電阻、防銹耐油、耐切削液腐蝕
安裝方式：垂直穿墻鎖裝，六角臺階配合螺母鎖緊柜體面板
擰緊扭矩：最大 3N?m
絕緣類型：全金屬無絕緣，僅做接地 / 等電位導通，不可直接接強電相線
合規標準
DIN 42801 香蕉接口標準
RoHS 環保合規
適用場景電流：適配測試、接地回路，短時大電流導通
四、結構與安裝原理
結構組成頭部 6mm 標準香蕉插接端 → 六角限位臺階 → M6 鎖緊外螺紋
安裝步驟
面板開 M6 通孔，螺紋從設備內側穿出；
六角臺階貼緊面板外側，內側擰 M6 螺母鎖緊固定；
尾部螺紋接線（線纜壓接后鎖螺母導通）；
外部可直插 6mm 標準香蕉母頭，實現設備等電位跨接。
功能邏輯整機、測試工裝、液壓潤滑設備多點通過該插針互聯，消除設備間電位差，防止靜電、感應電擊穿傳感器 / 電路板（適配 Hydrotechnik 流量傳感器、AMCI 位置模塊防靜電保護）。
五、產品核心優勢
全金屬低阻抗：鍍鎳黃銅導通穩定，接地回路無壓降；
機床惡劣環境耐用：耐液壓油、切削液、車間潮濕不生銹；
標準化 6mm 通用接口：市面所有 6mm 香蕉連接線可直插；
螺紋鎖緊安裝牢固，振動工況（沖壓、風電輔機）不易松動斷路；
體積小巧，控制柜、測試臺狹小面板均可布置。
六、典型配套應用（匹配你全套設備清單）
數控機床、液壓站控制柜等電位接地伺服驅動器、AMCI 位置模塊、流量傳感器防靜電接地；
Woerner 集中潤滑系統電控箱潤滑泵、液位傳感器多點電位均衡，避免干擾流量信號跳變；
液壓綜合測試臺、氣密性檢測工裝工裝、傳感器屏蔽層統一接地端子；
Kromschr?der 燃燒機、熱處理設備電控柜消除爐膛感應電，保護壓力開關 DG6U-3；
實驗室儀器、電氣耐壓 / 流量標定設備測試接口。
七、使用注意事項
本品無絕緣層，僅用于接地 / 等電位回路，禁止接入 220V/380V 動力相線；
安裝時六角臺階必須貼合面板，防止長期振動松脫；
配套 6mm 香蕉連接線建議選用帶護套絕緣款，避免人員誤觸金屬導電部分；
油污重的設備定期擦拭插針，保證接觸電阻穩定。
