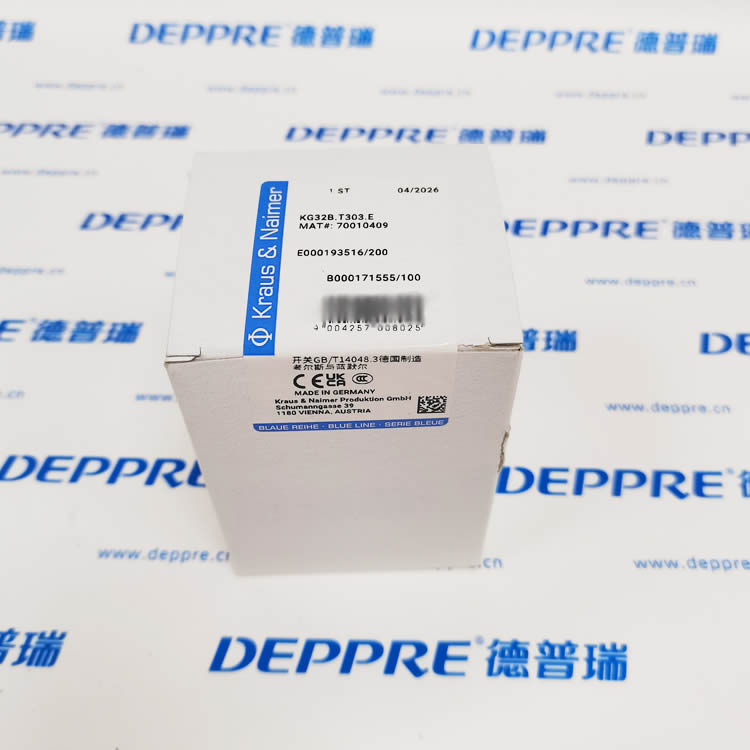

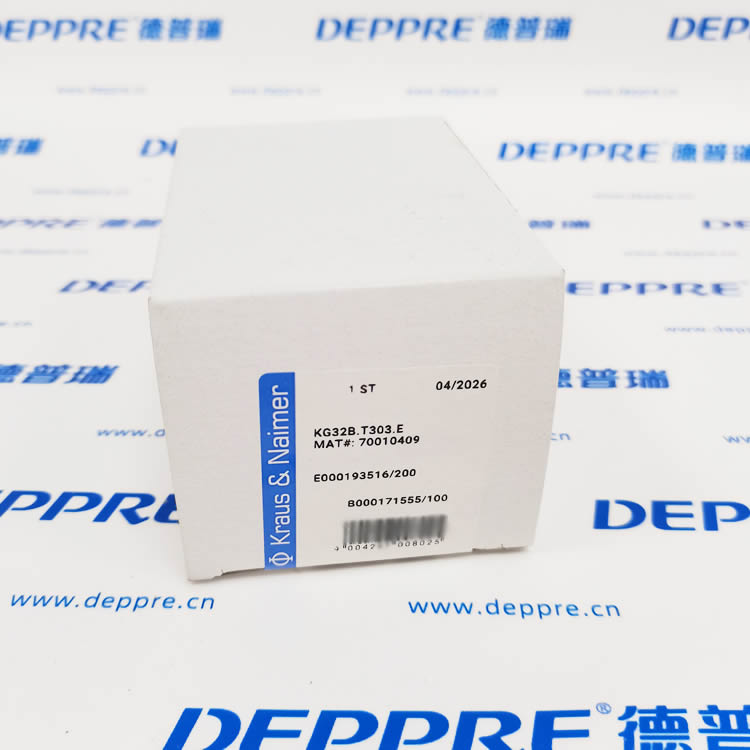

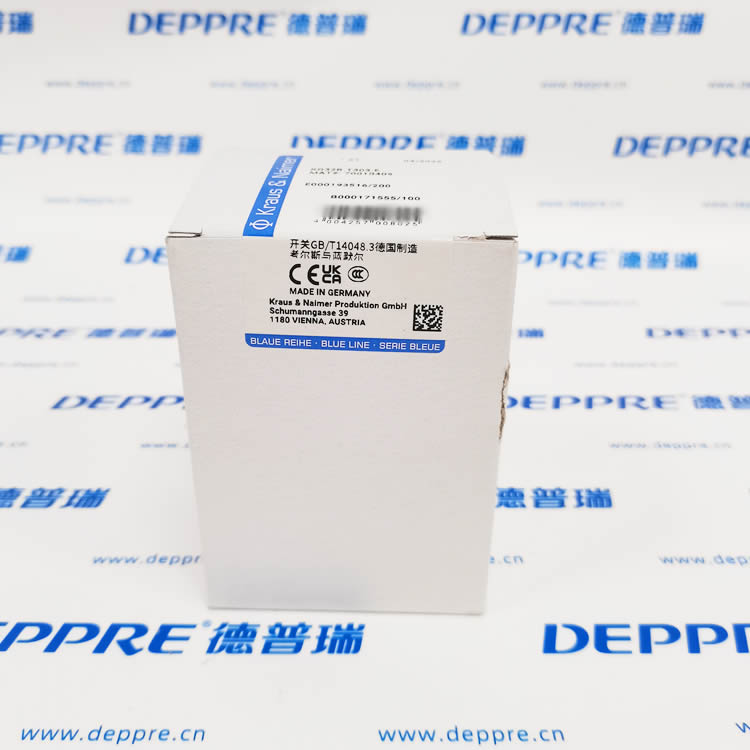

KRAUS&NAIMER KG32B.T303.E 負荷隔離開關完整解析
一、品牌與型號分段釋義
品牌：奧地利 KRAUS & NAIMER（K&N，考爾斯和藍默爾）型號：KG32B.T303.E
KG：Blue Line 系列負荷隔離開關 / 主電源開關
32：額定發熱電流 Ith=32A
B：標準方形面板安裝本體
T303：凸輪功能代碼
區分：T103 為普通主開關；T303 具備強制安全隔離結構，滿足設備檢修 LOTO 鎖斷電規范，斷口絕緣爬距更大，安全等級更高
T30 = 0-1 兩檔三相主切斷標準凸輪程序（僅 OFF/ON 兩檔位）
3 = 3 個主功率極 L1/L2/L3
E：柜門前置操作型（手柄裝柜門外側，開關主體在柜內）
二、核心電氣額定參數
額定發熱電流 Ith：32A
額定絕緣電壓 Ui：690V
400V 負載容量
AC-23A（整機混合負載）：11kW
AC-3（三相電機直接分?jǐn)啵?.5kW
短路耐受：配合 gG 熔斷器短時耐受 350A/1s
隔離認證：符合 IEC60947-3 安全隔離開關標準，斷開可見安全斷口，可掛鎖鎖定 OFF 檔
端子：M4 螺釘端子，適配 10～16mm2 銅電纜，緊固扭矩 1.2~1.5N?m
防護：柜內本體 IP20；柜門裝配操作面 IP65
機械壽命：≥10 萬次；電氣滿載分?jǐn)鄩勖? 萬次
工作溫度：-20℃ ~ +70℃
三、結構與工作原理
內部結構
阻燃藍色基座、三組銀合金主觸點、儲能彈簧強制分?jǐn)鄼C(jī)構、凸輪驅動軸、四孔方形安裝法蘭。
通斷邏輯
OFF 檔位（檢修位）儲能彈簧強力拉開三相觸點，形成足夠絕緣隔離斷口，三相完全斷電；手柄可加裝掛鎖鎖死，防止誤合閘，滿足機床、液壓設備安全檢修規范。
ON 檔位（運行位）旋轉手柄帶動凸輪壓緊三相主觸點，L1/L2/L3 全導通，整機供電。
T303 對比 T103 核心差異
T103：普通主開關，隔離性能基礎；
T303：強化安全隔離型，觸點開距、爬電距離加大，機械儲能分?jǐn)嗔Χ雀鼜?qiáng)，適合對安全規范要求高的設備（沖壓、液壓站、風電輔機）。
四、產品核心優勢
強制儲能分?jǐn)酂o論手柄快慢旋轉，彈簧極速分?jǐn)嚯娀。沤^觸點粘連帶電檢修隱患。
高安全隔離等級適配歐盟機械安全標準 EN60204，設備整機標配檢修總開關。
32A 通流能力可同時承載液壓泵電機、冷卻風機、潤滑泵站全套負載。
柜門前置安裝 E 結構僅操作手柄外露，開關主體封閉柜內，布線整潔、防觸電。
耐油污工業殼體阻燃耐油材質，適配機床油霧、多粉塵車間 24h 連續運行。
五、典型配套應用（匹配你全套液壓 / 潤滑元件）
Woerner 多點潤滑泵站控制柜總電源切斷潤滑泵、加熱模塊、流量 / 液位傳感器成套供電隔離，檢修斷電鎖止。
RICKMEIER 齒輪泵液壓站主隔離開關液壓泵、冷卻循環電機三相回路安全分?jǐn)唷?/p>
數控機床、龍門加工中心整機總電源開關，主軸 + 伺服系統統一斷電。
Kromschr?der 燃燒機、熱處理烘箱控制柜安全檢修開關。
液壓綜合測試臺、氣密性檢測設備動力回路隔離。
六、安裝接線要點
柜門方形四孔開孔安裝，手柄朝外，開關本體置于電控箱內部；
上端端子接三相進線 L1/L2/L3，下端接負載母線；
設備停機檢修必須旋轉至 OFF 并加裝掛鎖鎖定手柄；
多振動沖壓 / 風電設備每半年復檢端子螺釘，防止發熱松動。
