IGUS D-SUB 9PIN（DB9/DE9）完整產品介紹

一、產品基礎概述

IGUS D-SUB 9PIN 標準名稱DE-9，行業俗稱 DB9，是 D-Subminiature（D 型微型連接器）9 引腳規格，梯形 D 金屬外殼，兩排布局（上 5 針、下 4 針），自帶防反插結構與鎖緊螺絲，是工業串行通信通用標準接口。

核心結構特點

1. D 型金屬屏蔽外殼：隔絕變頻器、伺服電機電磁干擾，適配機床強干擾環境；

2. 鎖緊固定：兩端 M3/M4 螺絲鎖死，振動工況不易松動脫落；

3. 分公母兩類

• 公頭 Male：外露金屬插針，多用于設備面板固定端口；

• 母頭 Female：內凹插孔，多用于連接線端頭；

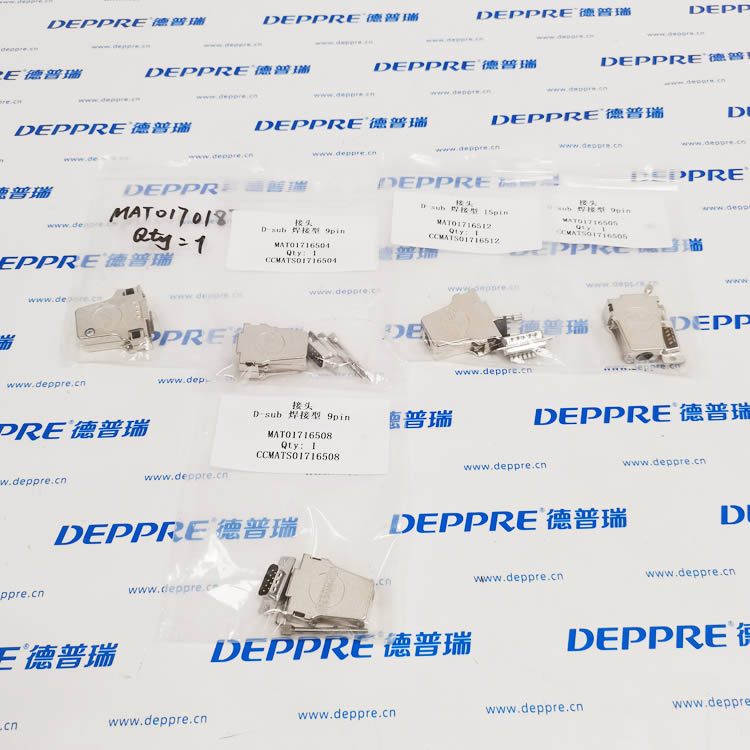

二、主流產品分類（按安裝 / 接線方式）

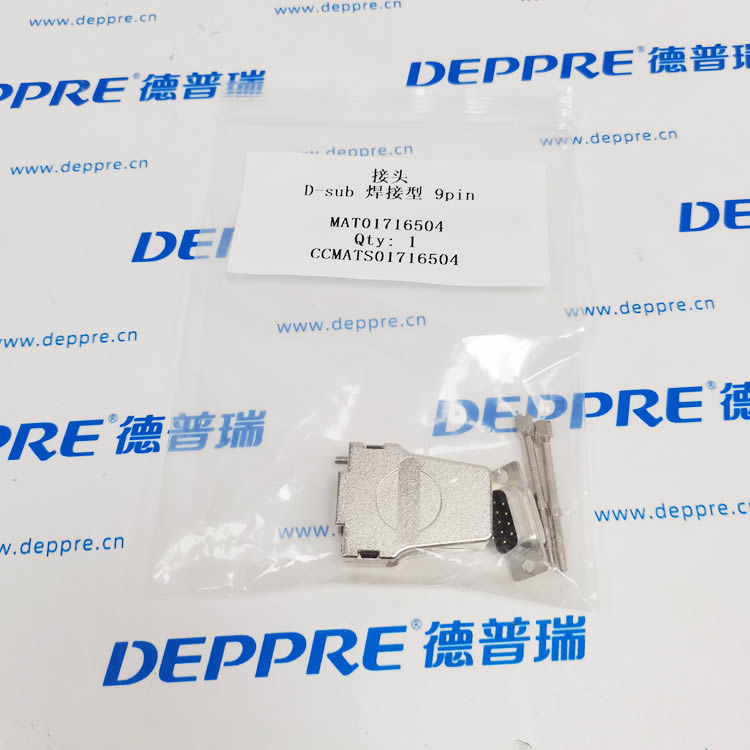

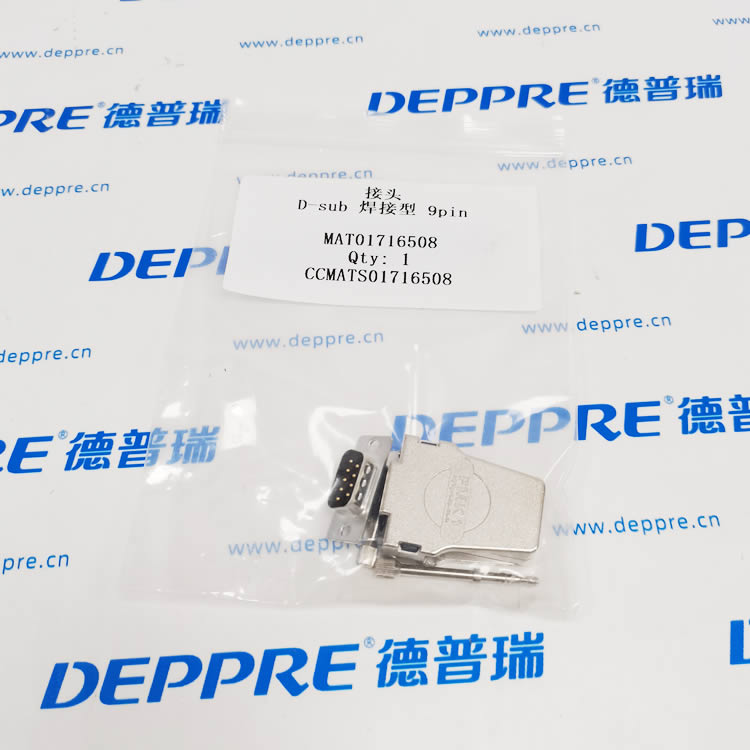

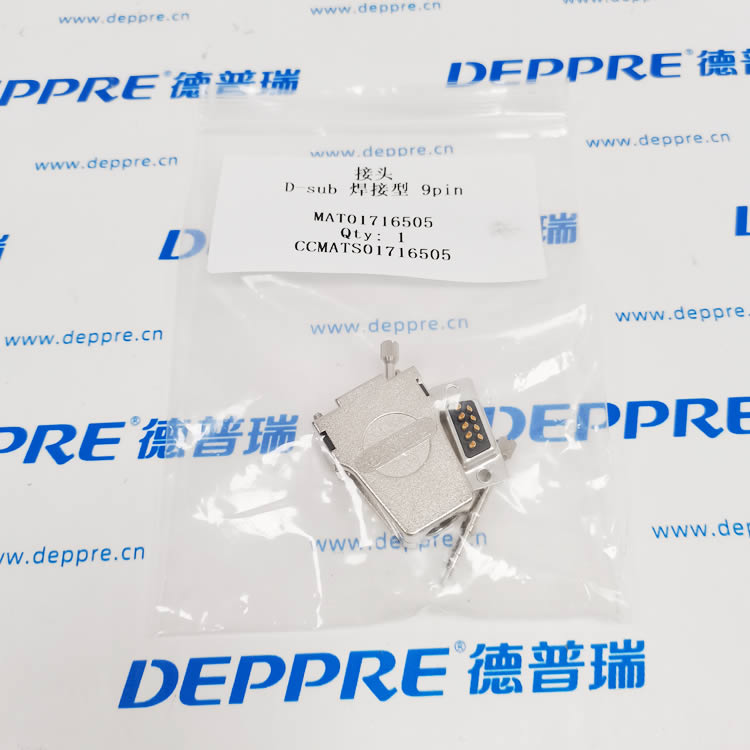

1. 面板焊線式（工業設備最常用）

金屬法蘭帶安裝孔，線纜后端焊接，可裝配屏蔽外殼，用于控制柜、儀表外部通訊口。

2. PCB 板載型（直插 / 彎插）

• 直插立式：引腳垂直焊 PCB；

• 90° 彎插臥式：節省柜體內部空間，PLC、AMCI 模塊、伺服驅動內置端口標配。

3. 壓接式 / 螺絲端子免焊款

無需電烙鐵，線纜直接螺絲壓緊，現場設備快速接線維護。

4. 密封防水款 IP67

帶硅膠密封圈，戶外、油污沖洗設備使用，防護等級升級。

三、標準 RS232 引腳定義（工業通用）

兩排 9 針核心三線即可完成基礎通訊：2 (RXD 接收)、3 (TXD 發送)、5 (GND 信號地)

四、電氣與環境參數

1. 額定電流：單針 1~5A，信號傳輸低電流；

2. 絕緣耐壓：1000V AC；

3. 工作溫度：-40℃ ~ +85℃；

4. 適配協議：RS232、RS485、Modbus、編碼器差分信號；

5. 機械壽命：標準沖壓觸點 500 次插拔，機加工鍍金觸點≥10000 次工業耐用款。

五、產品核心優勢

1. 工業通用標準：全系列工控、傳感器、儀表統一接口，兼容性極強；

2. 金屬屏蔽抗干擾：完美適配機床伺服、液壓站變頻器干擾場景，穩定流量 / 位置傳感器信號；

3. 安裝形式豐富：面板、PCB、免焊端子全覆蓋，適配柜內 / 設備外部；

4. 結構牢固：雙螺絲鎖緊，沖壓、風電振動設備長期可靠連接；

5. 成本低、備件通用，售后替換方便。
