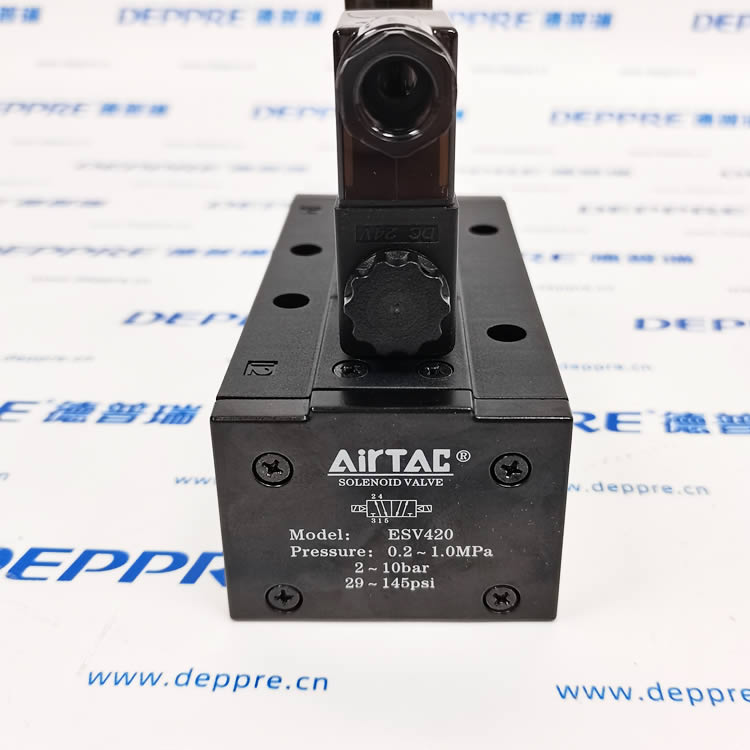

AIRTAC ESV420 亞德客 ISO 標準二位五通雙電控電磁閥完整介紹
一、型號編碼釋義
ESV：符合 ISO5599-1 國際標準工業電磁閥系列
4：400 規格系列，底座進氣 PT1/2 大流量接口
2：二位五通
0：雙電控（兩端帶線圈，帶記憶保持功能）后綴區分：
ESV420B：出線式線圈（標準工業款，IP65 防水）
電壓代碼：DC24V、AC220V、DC12V 可選
二、核心技術參數
機能：5/2 二位五通雙電控，斷電保持當前氣路狀態
介質：潔凈壓縮空氣（前置 40μm 過濾器），無需油潤滑
工作壓力：內先導 0.2~1.0MPa（2~10bar）；外先導 0~1.0MPa
耐壓：1.5MPa
流量：有效截面積 69mm2，CV 值 3.85，大流量適合大缸徑氣缸
接口：閥島底座 PT1/2，端板 PT3/4
線圈功耗：DC24V 僅 2W，發熱低；防護 IP65，B 級耐熱
溫度范圍：-20℃ ~ +70℃

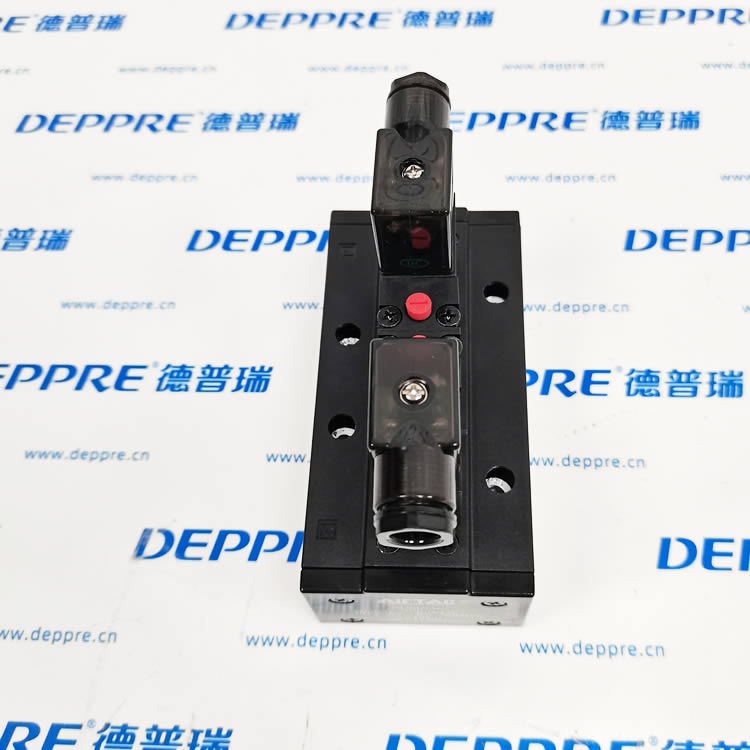

換向響應：50~68ms，帶紅色手動測試按鈕，斷電可手動調試
安裝：必須搭配 ESV400 系列單體 / 多聯匯流底座，可拼裝閥島
三、結構與工作原理

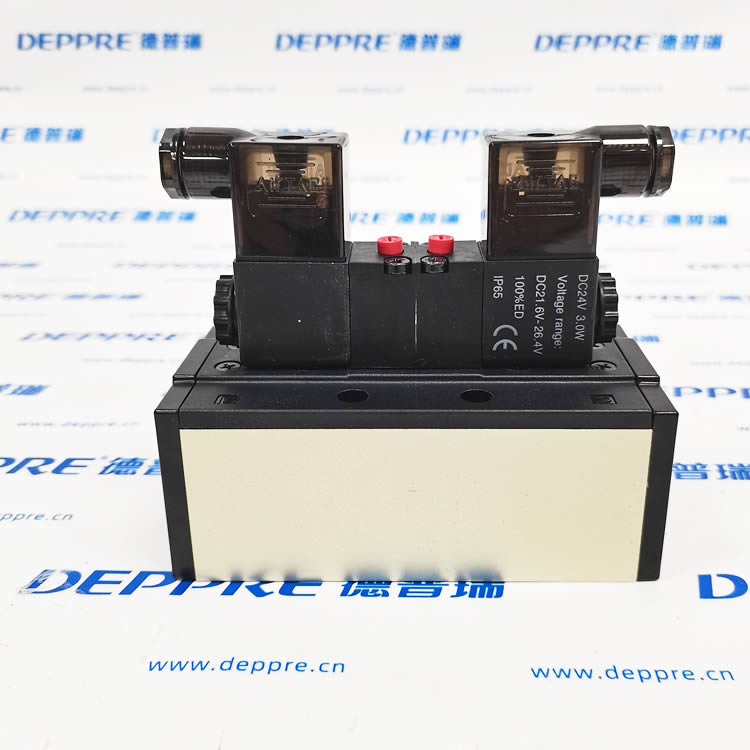

雙電控記憶結構兩端各一組電磁線圈，單側線圈得電切換閥芯；斷電后閥芯靠氣壓力鎖止，氣路保持不變，無需持續通電維持工位，節能。

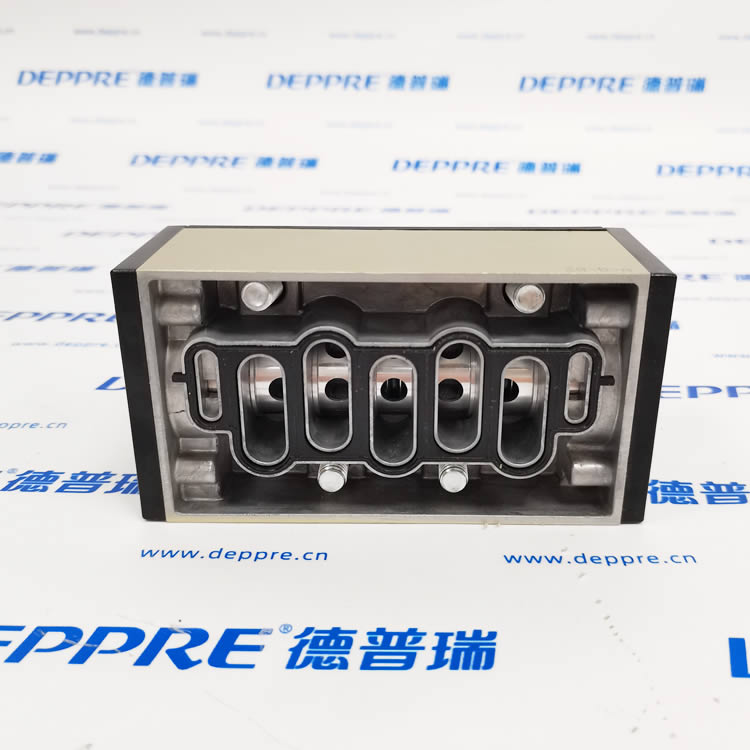

內置滑柱式密封，底座自帶集成排氣節流，無需額外加裝節流閥調節氣缸速度。
可切換內 / 外先導模式，高粘度氣源、低壓工況可改用外先導供氣。
四、產品核心優勢
ISO 標準通用底座，兼容市面同規格閥島，設備改造替換便捷；
大流量通徑，適配大型夾緊氣缸、升降氣缸、氣動擋板；
雙電控斷電記憶，沖壓、工裝設備斷電可保工件夾緊不掉落；
IP65 防水線圈，適配機床油霧、液壓站潮濕工況；
模塊化多聯閥島，集中供氣、布線整潔，配套拖鏈走線；
耐磨密封，百萬次耐久，故障率低。
五、配套應用（匹配你的設備清單）
數控機床大型氣動夾具、升降滑臺氣缸換向；
Woerner 潤滑系統氣動分配閥、油路切換大缸驅動；
燃燒機 Kromschr?der 氣動風門擋板控制；
氣密性檢測工裝夾緊、密封氣缸氣路切換；
液壓測試臺、自動化產線重載氣動執行元件控制；
搭配 IGUS 拖鏈保護氣管線纜，控制柜集中閥島布置。
六、使用要點
氣源前置精密過濾器，避免雜質卡滯閥芯；
雙電控需兩端獨立控制信號，不可單線圈長期通電；
多閥集中使用多聯匯流底座，統一進氣排氣；
潮濕重油污工況選用 ESV420B 出線防水線圈。
