一、品牌與型號釋義

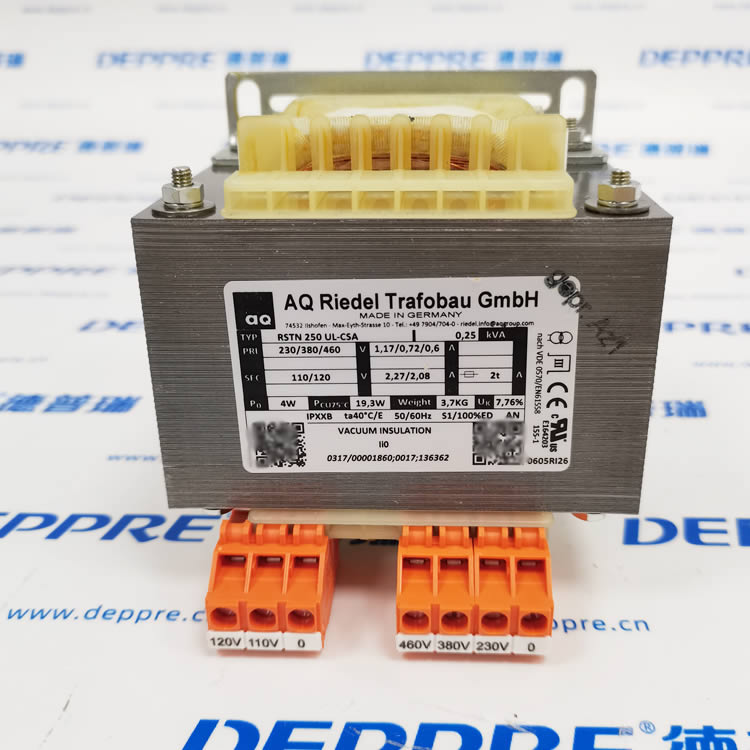

廠商：德國 Michael Riedel Transformatorenbau GmbH（里德爾專業工業變壓器廠）型號拆分

1. RSTN：單相干式兩用變壓器系列，兼具控制變壓器 + 隔離變壓器屬性，初 / 次級內置靜電屏蔽層；

2. 250：額定容量 250VA；

3. UL-CSA：整機通過美國 UL 5085、加拿大 CSA 22.2 北美雙安全認證，設備出口北美無需更換電源變壓器。

二、核心電氣規格（標準規格 400V/230V）

1. 額定容量：250VA，連續工作制 S1 長期滿負荷運行；

2. 輸入（初級）：400V，帶 ±5% 調壓抽頭，兼容 380~420V 工業電網；

3. 輸出（次級）：230V；可選定制 24V 安全低壓；

4. 頻率：50/60Hz 全球通用；

5. 絕緣等級：E 級，標準環境溫度 40℃滿載，短時 60℃可不降容運行；

6. 防護等級：IP00 開放式，僅限電控柜內自然風冷安裝；

7. 重量：約 3.7kg，底板螺栓固定，標配 6.3mm PE 接地端子；

8. 執行標準：EN61558、VDE0570，滿足隔離、控制雙重安全規范。

三、結構核心優勢

1. 內置靜電屏蔽層初次級之間金屬屏蔽隔斷共模干擾，抑制伺服、變頻器雜波，保護 AMCI 模塊、DB9 通訊口、流量 / 壓力傳感器信號穩定不跳變；

2. 真空環氧浸漬繞組無氣泡密封，耐機床切削液、液壓油、冷凝潮濕，長期運行不易匝間短路、漏電；

3. 低損耗高導磁硅鋼片鐵芯空載損耗低、溫升小，250VA 可同時驅動電磁閥、溫控、散熱風扇、小型儀表；

4. 端子帶絕緣防護蓋板，符合工業防觸碰安全規范，檢修不易觸電；

5. UL+CSA 雙認證，整機出口北美機床、自動化設備直接合規，無需額外整改電氣。

四、適配你的設備應用場景

1. 數控機床控制柜：400V 工業三相電隔離轉為 230V 控制電源，給 AIGNEP、亞德客 ESV420 電磁閥、溫控器供電；

2. Woerner 潤滑泵站、Rickmeier 油泵控制回路隔離供電，消除動力線纜電磁干擾；

3. Kromschr?der 燃燒控制器、風壓開關隔離供電，隔絕爐膛感應電避免誤報警；

4. 液壓測試臺、氣密性檢測設備儀表、傳感器穩壓隔離供電；

5. 出口北美自動化整機標配控制隔離變壓器。

五、安裝使用要點

1. 實際負載功率控制≤200W，預留 20% 以上功率冗余，防止持續滿載過熱；

2. 變壓器金屬外殼可靠 PE 接地，初次級地線分開獨立等電位接地；

3. 安裝遠離 IGUS 拖鏈、伺服動力電纜，降低交變磁場耦合干擾；

4. 環境長期高于 40℃工況需降容使用。
