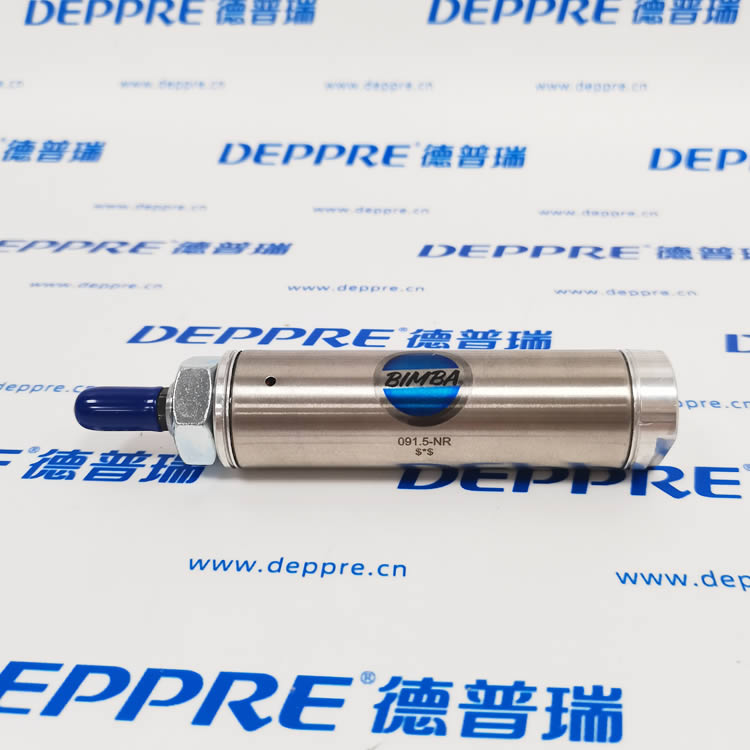

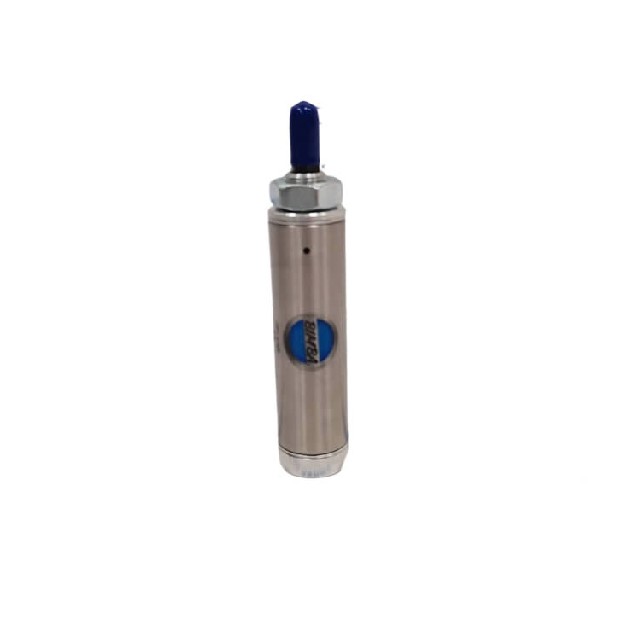

BIMBA 091.5-NR 氣缸完整介紹

一、品牌基礎

品牌：BIMBA（繽霸 / 賓霸，美國 IMI 旗下）北美經典不銹鋼圓氣缸原廠，1957 年創立，Original Line 原線系列是其招牌產品，一體滾壓不銹鋼缸體、免維護不可修復結構，自動化設備、工裝夾具通用微型氣缸。

二、型號拆解 091.5-NR

1. 09 = 缸徑規格：1-1/16 英寸（約 26.99mm）

2. 1.5 = 行程：1.5 英寸（38.1mm）

3. NR = 型號后綴含義

• N：非旋轉活塞桿（六角防轉桿），活塞桿不會自轉，適合夾持、定位、治具工位；

• R：后樞軸安裝（耳軸式），氣缸尾部帶樞軸支點，可小幅擺動補償安裝同軸誤差。

三、核心規格參數

1. 系列：Original Line 標準不銹鋼單 / 雙作用氣缸（NR 款為雙作用）

2. 缸體：304 不銹鋼一體滾壓成型，耐壓最高 250PSI（1.72MPa）

3. 活塞桿：5/16-24 UNF 公制螺紋，六角防轉碳鋼桿

4. 氣口：1/8" NPT 內螺紋標準氣動接口

5. 標配：5/8-18 UNF 安裝鎖緊螺母

6. 密封：丁腈橡膠 U 型密封圈，出廠預注長效潤滑脂，終身免加油

7. 工作溫度：-28℃ ~ +93℃

8. 結構：全密封不可拆解維修，壽命為普通鋁合金氣缸 2 倍以上

四、產品核心特點

1. 六角防轉活塞桿（N）活塞桿截面六角結構，完全杜絕輸出軸自轉，用于定位擋料、夾爪、推料工位，無需額外導向防轉機構。

2. 后樞軸擺動安裝（R）尾部耳軸支點安裝，氣缸可小幅擺轉，吸收側向安裝偏差，減少活塞桿偏載磨損。

3. 緊湊不銹鋼一體缸身，耐腐蝕，機床、食品、自動化產線潮濕粉塵環境穩定使用。

4. 標準化美制螺紋，適配北美氣動設備、進口注塑 / 沖壓工裝。

五、應用場景

自動化流水線定位擋料、小型夾具夾緊、印刷設備推料、機床輔機、包裝機械微型驅動工位。
