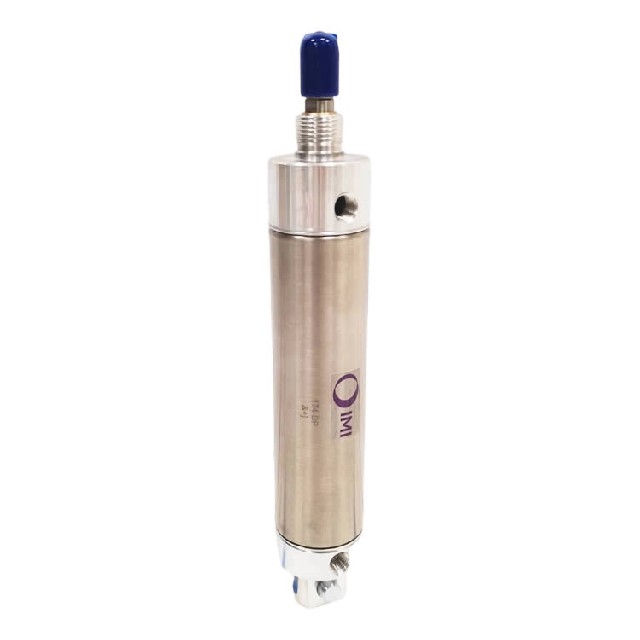

BIMBA 174-DP 氣缸完整介紹

一、品牌

BIMBA（美國賓霸 / 繽霸），IMI 旗下老牌不銹鋼圓筒氣缸品牌，Original Line 標準系列，一體不銹鋼缸體、免維護密封結構，自動化設備、工裝夾具常用。

二、型號拆解 174-DP

1. 17：缸徑 1-7/16 英寸 ≈ 26.99mm

2. 4：行程 4 英寸 = 101.6mm

3. DP 后綴含義

• D：雙作用氣缸（兩端通氣，伸出 / 縮回均靠氣壓驅動）

• P：前端法蘭安裝，缸頭自帶法蘭盤，正面螺栓固定安裝

三、核心規格參數

1. 系列：Original Line 標準不銹鋼圓筒氣缸

2. 缸體：304 不銹鋼滾壓一體成型，最大工作壓力 250PSI（1.72MPa）

3. 活塞桿：標準圓形活塞桿，美制 UNF 外螺紋

4. 氣口規格：1/8" NPT 內螺紋

5. 密封：丁腈長效預潤滑密封，終身免加油，不可拆解維修

6. 工作溫度：-28℃ ~ +93℃

7. 安裝形式：前法蘭固定式，受力穩定，適合垂直下壓、頂緊工位

四、產品特點

1. 前法蘭 DP 安裝方式，端面直接鎖附，安裝剛性強，下壓、頂推負載不易偏移；

2. 不銹鋼缸體防銹，粉塵、潮濕、切削液工況耐用；

3. 雙作用出力均衡，伸出、縮回均可輸出標準推力；

4. 全密封免維護，長期連續作業故障率低。

五、適用場景

自動化產線壓緊工裝、沖壓輔助頂料、包裝機械推料、機床定位、小型升降頂升機構。
