HAAG-ZEISSLER 990074（德國原裝 9001MD 系列微型氣動回轉滑環 / 多通路旋轉接頭）
一、品牌與品類
德國 HAAG+ZEISSLER（哈格蔡斯勒），990074 屬于 9001MD 模塊化小型旋轉接頭，專用于轉軸持續回轉工況，多路壓縮空氣 / 真空介質導通，對標 MATRIX 微型氣動配套，自動化工裝、精密夾具常用款。
二、型號含義

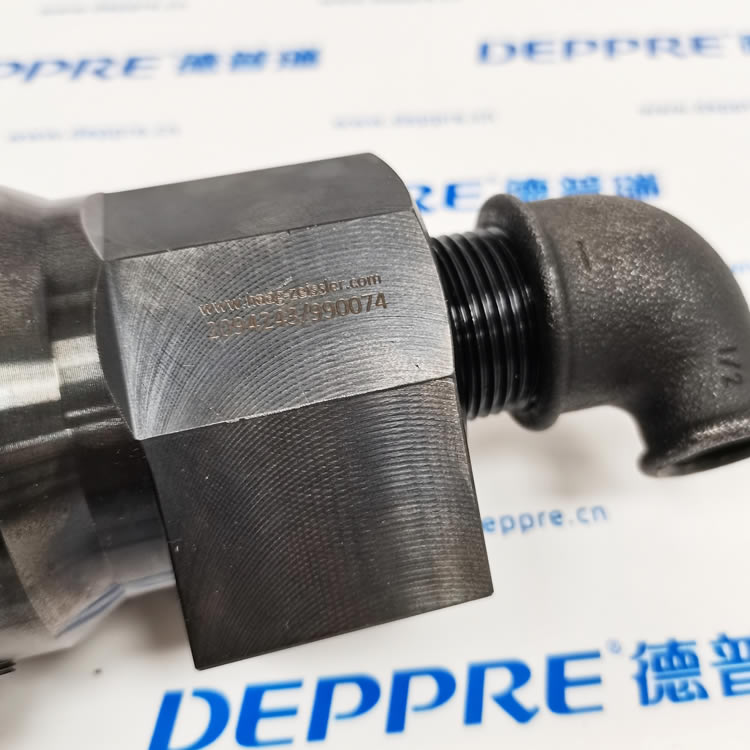

9001 = 微型緊湊型旋轉接頭系列；MD = 波紋管密封模塊化結構；990074 單品料號（4 通路氣滑環）同系列：990070/990088 為同結構不同通路規格。
三、關鍵技術參數
通路數：4 路獨立氣路（4 通道氣動），氣路互不竄氣
適用介質：干燥壓縮空氣、真空、惰性氣體（可通少量霧化切削液）
工作壓力：真空 - 0.9bar～8bar（氣動標準壓力），極限短時 10bar
極限轉速：最高 8000rpm，常規工況≤5000rpm
密封結構：不銹鋼波紋管 + PTFE 復合密封（MD 專利結構），無油免維護、低摩擦無泄漏
溫度范圍：-20℃～+85℃，常溫氣動標配
接口規格：每路氣口 G1/8 內牙
閥體材質：殼體黃銅鍍鎳、轉軸不銹鋼 304、內部軸承精密滾珠軸承
外形：圓盤緊湊型法蘭安裝，軸向超薄體積
使用壽命：千萬次回轉無內漏，適配高頻間歇旋轉
四、工作原理
定子端固定接氣源（多路氣管），轉子隨設備主軸同步旋轉，4 路氣體持續從靜止端輸送至旋轉工裝 / 旋轉氣缸 / 氣動夾爪，解決旋轉機構氣管纏繞問題。
五、配套氣動方案（和你 MATRIX 閥組聯用）
DCX321 電磁閥→021.244C 五通閥→990074 旋轉接頭→旋轉軸端微型氣缸 / 夾爪，整套旋轉氣動控制模組。
六、應用場景
機床分度卡盤、旋轉工裝夾具氣動供氣
自動化轉盤、多工位旋轉治具氣路轉接
3C 設備旋轉吸附真空回路、旋轉夾爪
替代分體纏繞氣管，杜絕管線扭斷故障
