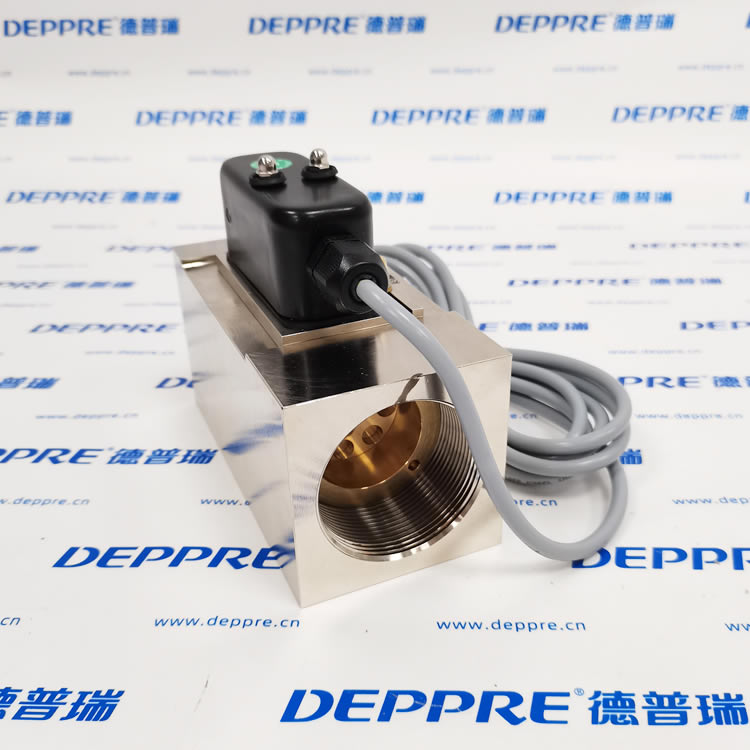

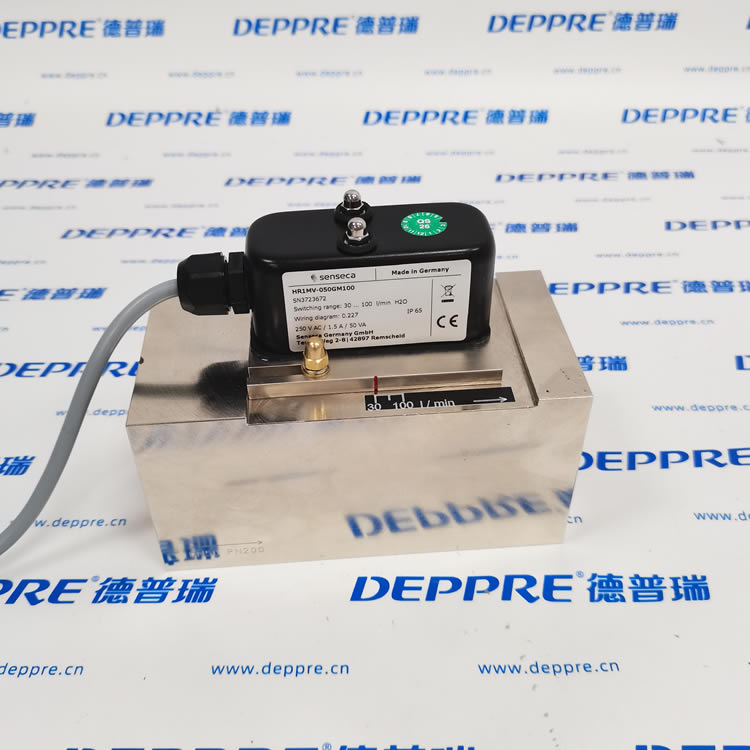

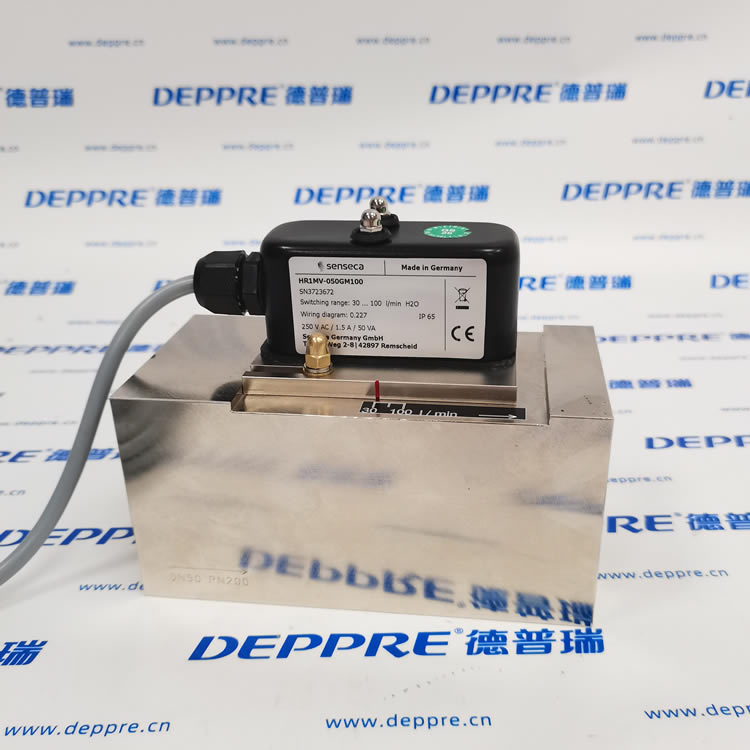

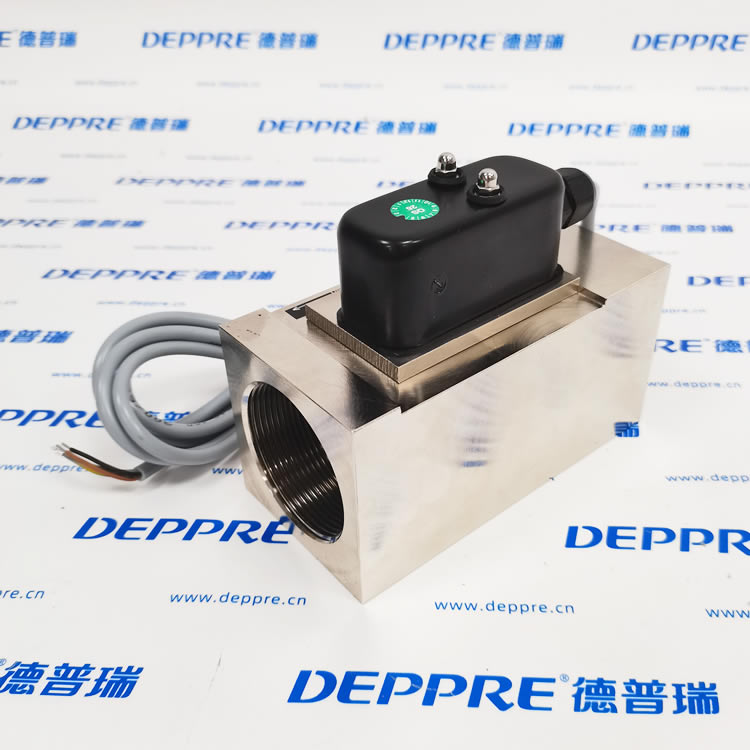

SENSECA HR1MV-050GM100 活塞式流量開關（原德國 HONSBERG 豪斯派克）

一、型號釋義

• HR1MV：帶粘度補償活塞式流量開關系列（機械式干簧觸點）

• 050：DN50，接口G2 寸內螺紋

• GM：閥體黃銅鍍鎳；GK=316 不銹鋼耐腐蝕閥體

• 100：動作整定流量：30～100 L/min（清水 20℃標定）

• 后綴E：4～20mA 變送輸出（本型號無 E，純開關量）

二、工作原理

介質推動內置不銹鋼活塞壓縮彈簧，活塞內置磁鋼，流量達標后磁吸殼體干簧管觸點通斷，自帶粘度補償結構，油品 / 水不易誤動作。

三、核心技術參數

1. 流體參數

• 量程：觸發流量 30～100L/min，極限瞬時最大 200L/min

• 耐壓：PN200（20MPa 高壓）

• 介質粘度：1～200mm2/s（水、機油、切削液、乙二醇通用）

• 介質溫度：-20℃～+120℃；環境溫度 - 20℃～+70℃

• 精度：±3% FS

• 適用介質：清水、潤滑油、冷卻液、低粘度液壓油

2. 材質配置

• 閥體：黃銅鍍鎳 GM；活塞 / 彈簧：304 不銹鋼；密封 NBR 丁腈（可選 FKM 氟橡膠耐溫耐油）

3. 電氣規格（標配無源干簧 SPDT 轉換觸點）

• 觸點容量：AC250V /1.5A /50VA，無源無需供電

• 出線：標配線纜引出，IP65 防護

• 安裝：管道水平 / 豎直任意安裝，無強制前后直管段

四、產品特點

1. 獨有粘度自動補償，高低粘度液體通用，粘稠液壓油不卡滯、不誤報警

2. 全機械結構、無電路板，抗油污雜質、抗震動，惡劣工況免維護

3. 高壓 200bar 適配液壓系統，機床、液壓站標配

4. 可現場微調動作流量，拆裝便捷

五、應用場景

1. 液壓站潤滑油斷流保護、缺水停機聯鎖

2. 注塑機、加工中心主軸冷卻水路流量監測、缺水報警

3. 空壓機、發電機組循環冷卻油 / 水流量保護

4. 工業冷水機、換熱設備水路斷流保護
