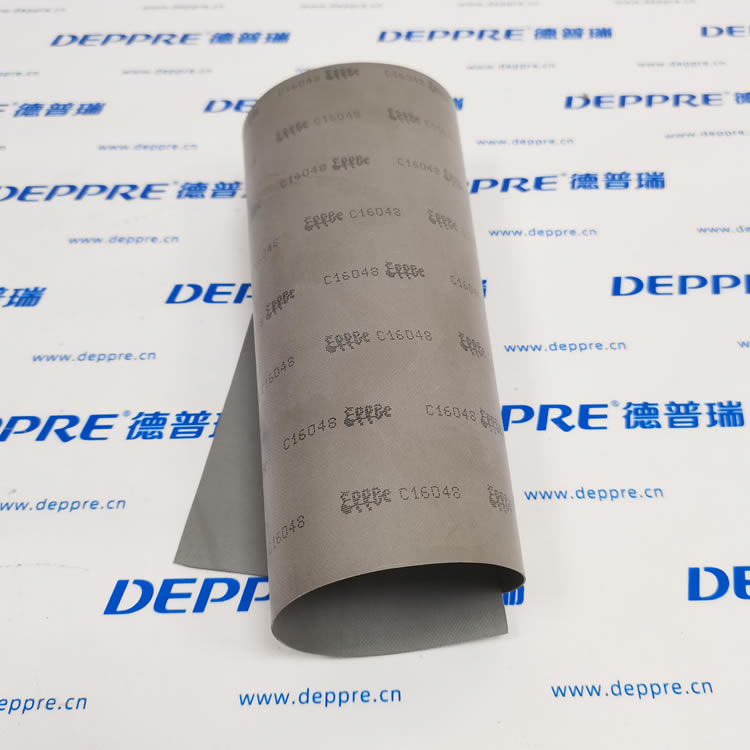

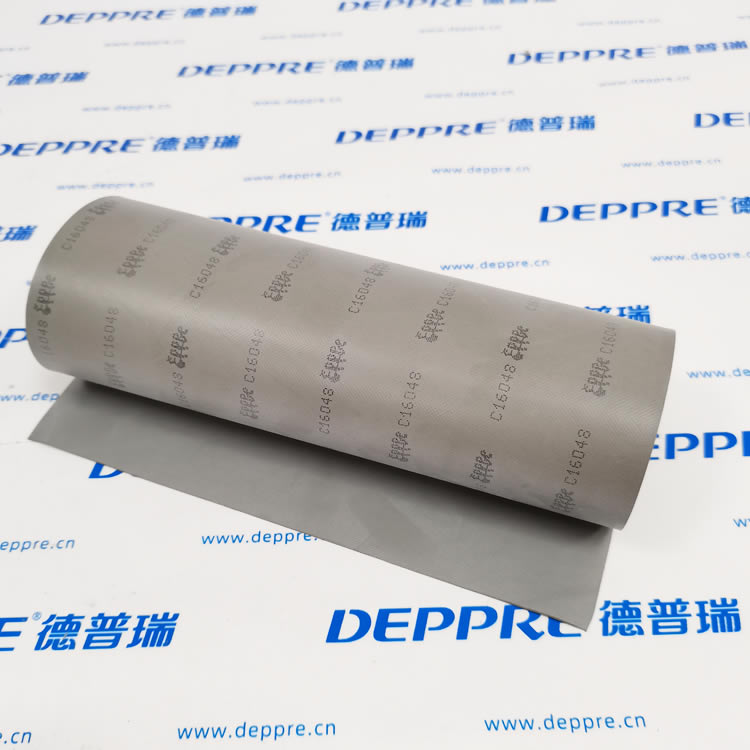

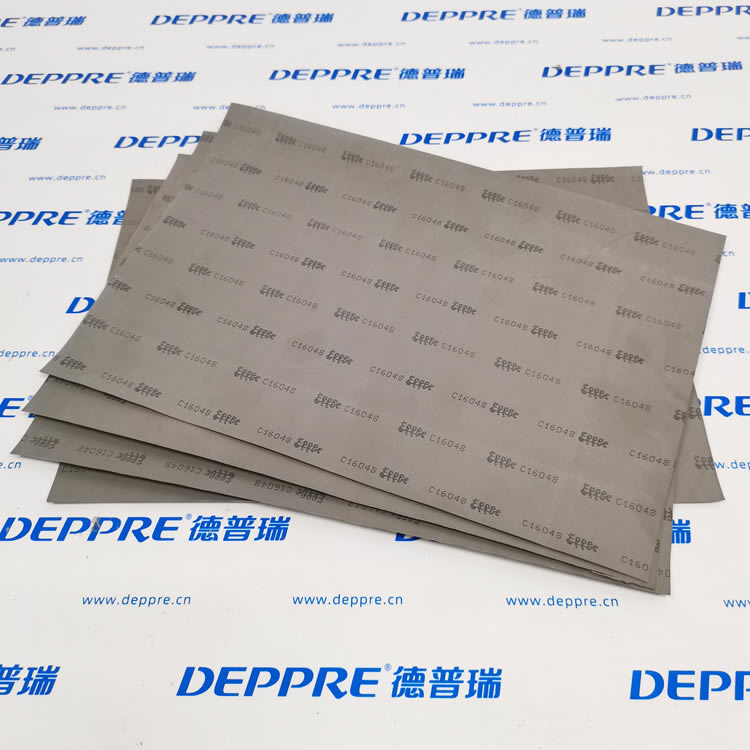

EFFBE 603C?AG550?0,55MM 德國埃福貝 氣動橡膠膜片（氣缸皮碗）

一、型號拆分釋義

• 603C：產品系列代號 = C 型通用氣缸膜片系列，圓盤式夾布橡膠隔膜、無中心通孔標準款

• AG550：AG 材質配方（丁腈 NBR + 高強度化纖夾布復合），硬度 55±5 Shore A；550 對應配方代號

• 0,55MM：膜片總厚度 0.55mm（含夾布骨架層）

二、材質與關鍵參數

1. 結構：雙層化纖織物 + NBR 丁腈橡膠硫化復合夾布膜片，中間纖維層抗拉伸、防變形

2. 厚度：0.55mm；耐油壓 / 氣壓：最大工作壓力 0.6MPa（6bar），短時耐壓≤0.8MPa

3. 耐介質：機油、壓縮空氣、液壓油、少量柴油；不耐強酸強堿

4. 工作溫度：-30℃～+85℃，冷熱交變不易開裂、蠕變小

5. 執行標準：德國 DIN 工業標準、EFFBE 原廠硫化工藝，耐疲勞往復百萬次不漏氣

三、產品特點

1. 夾布增強結構：相比純橡膠，高壓不鼓包、拉伸變形極小，氣缸行程穩定性高

2. AG550 配方：中等硬度，兼顧密封彈性與耐磨，空壓機 / 微型氣缸高頻往復優選

3. 精密厚度公差 ±0.02mm，批量互換性好，替換原裝無漏氣故障

4. 抗老化、耐壓縮永久變形，潮濕油污工況長效使用

四、應用場景

1. 小型無油空壓機泵頭皮碗、真空泵隔膜

2. 電磁閥、比例閥、微型氣動執行氣缸密封膜片

3. 水泵壓力開關、調壓閥、儀表壓力傳感隔膜（氣源 / 液壓控制）

4. 紡織、包裝設備微型氣缸密封件

五、同系列區分

• AG300：軟質 30A、薄款 0.4mm；AG600：偏硬 60A、厚度 1.0/1.5mm

• 603E/738E：帶中心安裝孔膜片；603C：無孔整片圓盤膜片
